高解像度ハイパースペクトルセンシングシステム
AG-HSV10M＋AG-HSS10

デモ機あり注目の製品

高解像度ハイパースペクトルセンシングシステム<br>AG-HSV10M＋AG-HSS10

デジタルカメラのように扱える高感度·高解像度ハイパースペクトルカメラ

パナソニック株式会社のハイパースペクトルAG-HSV10Mは、デジタルカメラLUMIXを開発してきた経験を活かして、独自の圧縮センシング技術と画像処理技術により、高感度・高解像度のハイパースペクトルカメラを実現しました。
これにより、室内照明下でも、最大4Kの解像度撮影が可能です。また、エリア方式の採用により、短時間での撮影に対応します。

また、少ないデータでスピーディに学習、かんたんアノテーションで誰でも使えるAI検査ソフトAG-HSS10と組み合わせることで高精度で判別をおこなえるようになります。

AI検査ソフト NTシリーズ

問い合わせ

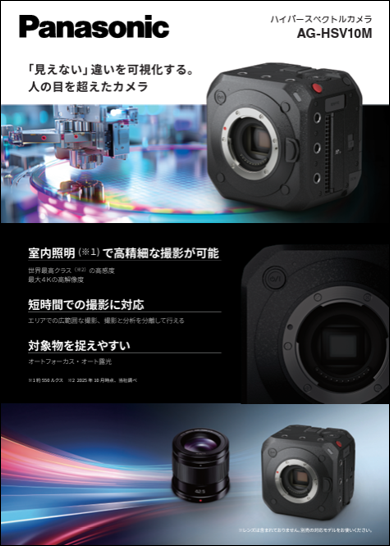

カタログ

製品の特徴

室内照明で撮影できる高感度
4Kの高解像度で撮影が可能
デジタルカメラのように使えるモビリティ

製品情報

仕様アプリケーション PDF資料
ダウンロード

仕様

型番	AG-HSV10M
製品画像
波長範囲	420~700 nm/600~900 nm ※バンドパスフィルタで切替
スペクトルバンド数	29 band（420~700nm） 31 band（600~900nm）
FWMH	10 nm
空間分解能（解像度）	420~700 nm：3840x2160 / 1920x1440 600~900 nm：1920x1440
ピクセルピッチ	2.74 μm
取得速度	VGA 12fps / QVGA 27fps（条件：NVIDIA® GeForce RTX™ 4090、29band、反復回数200回） ※GPU性能、画素数、波長数、復元設定による
センサータイプ	CMOS / グローバルシャッター、1/1.1"sensor optical format
bit数	12 bit
サイズ（幅×高さ×奥行）	93.0×93.0×78.0 mm
重量	約540 g （本体のみ、ボディキャップ無）
対応レンズ	H-H025（25mm F1.7）/ H-HS043（42.5mm F1.7） ※F1.7とF4.0をキャリブレーションデータで切替マイクロフォーサーズ™マウント
インターフェース	USB Type-C® / HDMI Type-A / SDカード×2
付属品	SDカード（取扱説明書、ソフトウェア※、キャリブレーションデータ） ACアダプター ※ソフトウェア（撮影画像の取得、撮影画像の復元処理、ハイパースペクトル画像の可視化、SDK含む）
別途用意いただくもの	GPU搭載PC（NVIDIA® RTX™シリーズメモリ12GB以上推奨）レンズ（H-H025 or H-HS043）ショートパスフィルター 715 nm ロングパスフィルター 590 nm USBケーブル（Type-C）

製品に関するご注意

※ 製品改良のため、仕様・外観・構成等は、予告なく変更となる場合がございます。あらかじめご了承ください。

アプリケーション

基板上の異物検査
低照度環境でのハイパースペクトルカメラ画像測定
微細な成分の分析
文化財などに対する非接触・非破壊での調査
食品製造現場での検査工程
外観検査工程

ハイパースペクトルカメラ連携 AI検査ソフト　NTシリーズ AG-HSS10

AG-HSS10は、ハイパースペクトルカメラ「AG-HSV10M」で取得した画像をAIで解析し、人の目では判別が難しい違いを自動で検査・判定するAI検査ソフトです。
AIモデル作成ソフト「NT-Train」と検査実行ソフト「NT-1」の2本で構成され、学習から検査実行までを一連のシステムとして構築できます。

独自の「チョップドラーニング」技術は、1枚の画像からOK部分・NG部分を細かく切り出して学習データを生成します。メーカー公表の基板異物検査での比較では、一般的なAI（450MB・180分）に対し、15MB・5分で学習できるとされています。OK／NG箇所は画面上でなぞるだけで指定でき、専門知識がなくても学習データを設定できます。

検査実行時は、形状認識にスペクトル認識を組み合わせ、検査画像を細かく切り出して判別します。NG率は256階調のヒートマップで出力され、ルールベース検査と組み合わせてOK／NGを判定します。

AG-HSS10の特徴

少ないデータでAI学習が可能
直感的なUIで、なぞるだけの簡単アノテーション
形状認識とスペクトル認識の組み合わせで、RGBカメラでは難しい違いを検出
16点入出力・MCプロトコル・FINS®に対応し、設備と連携可能
シミュレーション機能・撮り溜め機能で、運用前の検査テストが可能
21日間のトライアル機能付き

AG-HSS10 ソフトウェア　動作環境・機能

製品モデル	NT-Train
用途	AIモデル作成ソフト
認証方式	キーコードによるアクティベーション方式 ※トライアル機能（21日）あり
OS	Windows 11
Webブラウザ	Microsoft Edge もしくは Google Chrome
画面解像度	FHD（1920×1080）以上（表示スケール100％時）推奨
空きストレージ	10GB以上
メインメモリ	32GB以上推奨
アプリ動作方式	Webアプリ（ローカル）
AI学習方式	パナソニック独自方式による学習（教師あり学習）
画像サイズ	Min 240×240 ～ Max 3840×3840
画像フォーマット	.hdr & .raw（ENVI形式） ※NT-1またはAG-HSV10M付属ソフトウェアで撮影された画像のみ
プロジェクト数	最大1000
登録画像枚数（学習）	最大300／プロジェクト
登録画像枚数（評価）	最大200／プロジェクト
チェックポイント数	最大500／プロジェクト
カテゴリ数	最大8（NG・OK個別）

製品モデル	NT-1
用途	検査実行ソフト
認証方式	キーコードによるアクティベーション方式 ※トライアル機能（21日）あり
OS	Windows 11
GPU	Compute Capability 6.1以上 NVIDIA®ドライバ：GeForce RTX™（572.61以降）
GPUメモリ	12GB以上推奨
空きストレージ	10GB以上
対応カメラ（接続台数）	AG-HSV10M（1台） ※2026年9月現在、ファームウェアVer1.1以上
I/O	OUT、IN 各16点
画素数	Min 240×240 ～ Max 3840×2160
画像フォーマット	.hdr & .raw（ENVI形式）
品種数	最大256個／プロジェクト
位置補正	検索領域指定、検出個数設定、回転補正、全体／局所サーチ
AI処理可能数	最大5個／品種
判定設定	UIロジック配線方式
カメラ設定	露出設定、復元設定、フォーカス設定
入出力設定	DIO-1616L-PE／MCプロトコル／上位リンク／FINS®
検査テスト	シミュレーション機能搭載、撮り溜め機能
言語設定	日本語／英語
ログ設定	最大10000個

※仕様は変更の可能性があります。
※NVIDIA、GeForce RTXは、米国およびその他の国におけるNVIDIA Corporationの商標または登録商標です。
※MCプロトコルはMELSECコミュニケーションプロトコルの略称で、MELSECは三菱電機株式会社の登録商標です。
※FINSはオムロン株式会社の登録商標です。
