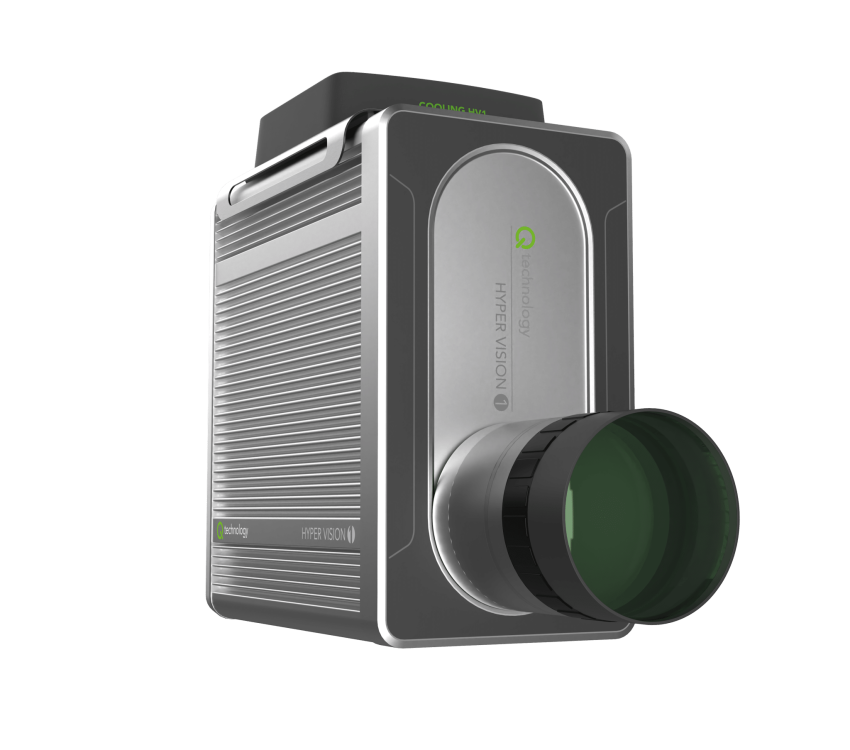

QtechnologyのHypervisionは、1台で可視域から近赤外の広帯域の波長範囲のスペクトル情報を取得できるハイパースペクトルカメラです。CPU, GPU, FPGAを搭載しており、外部のコンピューター不要でカメラ内で直接画像処理を行うことができるため、アプリケーション開発やシステムの構築が容易になります。
また、ハイパースペクトルカメラHypervisionと広帯域照明が統合された装置「HSI LAB SCANNER」も用意しており、サンプルを迅速に測定することが可能です。
材質の識別や異物検出、欠陥検出など、非破壊検査や品質管理の用途にご使用いただけます。
| 型番 | Hypervision 1000 VIS-NIR |
Hypervision 1700 VIS-NIR-SWIR |
|---|---|---|
| 製品画像 |  |
|
| 光学仕様 | ||
| 波長範囲 | 430-1,000 nm | 430-1,700 nm |
| 波長分解能 | 6 nm (FWHM) | |
| スペクトルサンプリング | 330 | 920 |
| スペクトルバンド数 | 1.77 nm/pix | 1.38 nm/pix |
| 空間分解能 | 1,840 pixel | 1,280 pixel |
| Smile（スマイル歪み） | < 0.2% | |
| Keystone（キーストーン歪み） | < 0.2% | |
| 開口数(*1) （NA、Numerical aperture） |
F/2.8 | |
| Working Distance(*1)（ワーキングディスタンス）* | 0.2 m ~ Infinity | |
| 光学倍率 | 1:1 | |
| スリット幅オプション | 10 μm、20 μm (標準)、30 μm | 10 μm、20 μm (標準)、30 μm |
| スリット長 | 12.5 mm | 8 mm |
| レンズの視野角オプション | 15.2 º、21.5 º、29.8 º (標準)、36.8 º、45.1 º | 7.3 º、10.4 º、14.5 º、29.9 º (標準)、43.6 º |
| カメラ本体仕様 | ||
| レンズマウント | C-mount | |
| 入力電圧 | 24 VDC | |
| 消費電力 | 40 W | |
| コネクタ | M12 5-pin PWR、1000Base-T Ethernet、USB-C Display Port | |
| 寸法（高さ × 長さ × 幅） | 175 × 185 × 105 mm | |
| 重量 | 4.9 kg | |
| 動作温度 | 5 ~ 40 ºC | |
| 出力特性 | ||
| センサータイプ | Scientific CMOS（sCMOS） | InGaAs CMOS |
| センサーサイズ | 18.8 mm (Type 1.2”) | 8.2 mm (Type 1/2”) |
*1 最大フレームレートは、すべてのスペクトルバンドを選択した状態で測定した場合の速度となります。 スペクトルバンドの数を少なくすると、より高いフレームレートを実現することができます。
| Hardware | |
|---|---|
| CPU | AMD Ryzen V 1605B(8) @2GHz |
| GPU | AMD ATI Radeon Vega Series |
| Sensor Interface(AFE) | Kintex-7 XC7K160T(PCle 2.0 ×4) |

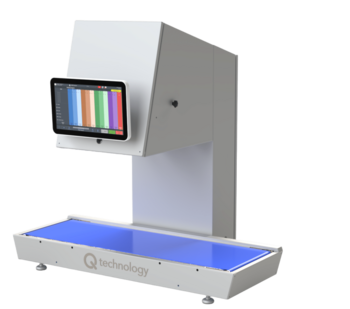

ハイパースペクトルカメラHypervisionと照明が搭載された「HSI LAB SCANNER」は、最大300ｍｍまでの広いエリアをスキャンすることが可能です。
顕微鏡とCマウント接続により、ハイパースぺクトル顕微鏡としてご使用いただけます。
