高解像度ハイパースペクトルカメラ AG-HSV10M用途例
基板上の異物検査

通常のハイパースペクトルカメラを暗所で活用する際には、光源を活用することが多い。
ハイパースペクトルカメラは光を波長ごとに分光して撮影します。波長数が多くなるほど、画像は暗くなり、それに伴い撮影時間も長くなります。

Panasonic社のハイパースペクトルカメラ「AG-HSV10M」は、圧倒的な高感度を実現していることから、鮮明なスペクトル画像を取得可能である。

今回は基板上に異物がある環境を構築し、異物を識別できる結果が得られることを実験で確認しました。

デモの内容

概要

プリント基板上にあるリード線を認識できるか確認しました。

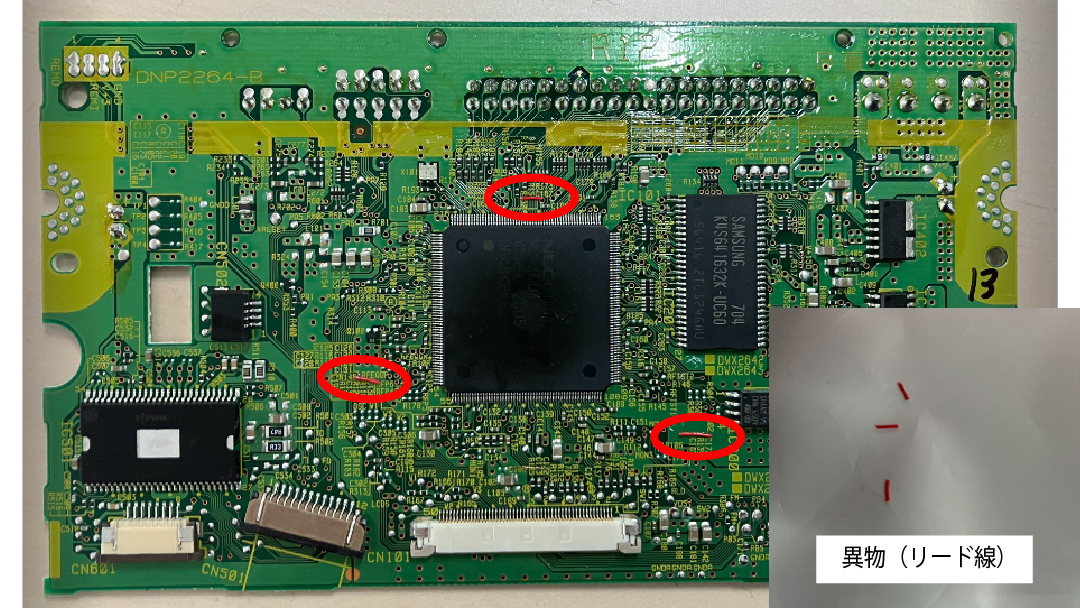

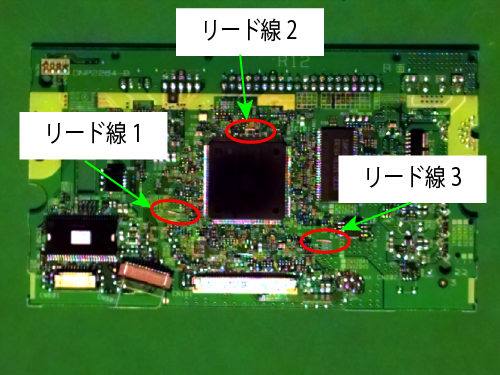

基板の上には異物として、赤系で太さ0.4mmのリード線を３つ配置しました。

測定カメラ

カメラ：Panasonic社製ハイパースペクトルカメラ「AG-HSV10M」
撮影可能波長：420~700 nm ※フィルターにより変更可能
波長分解能：10 nm
空間分解能：2,000 pix × 1,100 pix

パターン1

測定条件

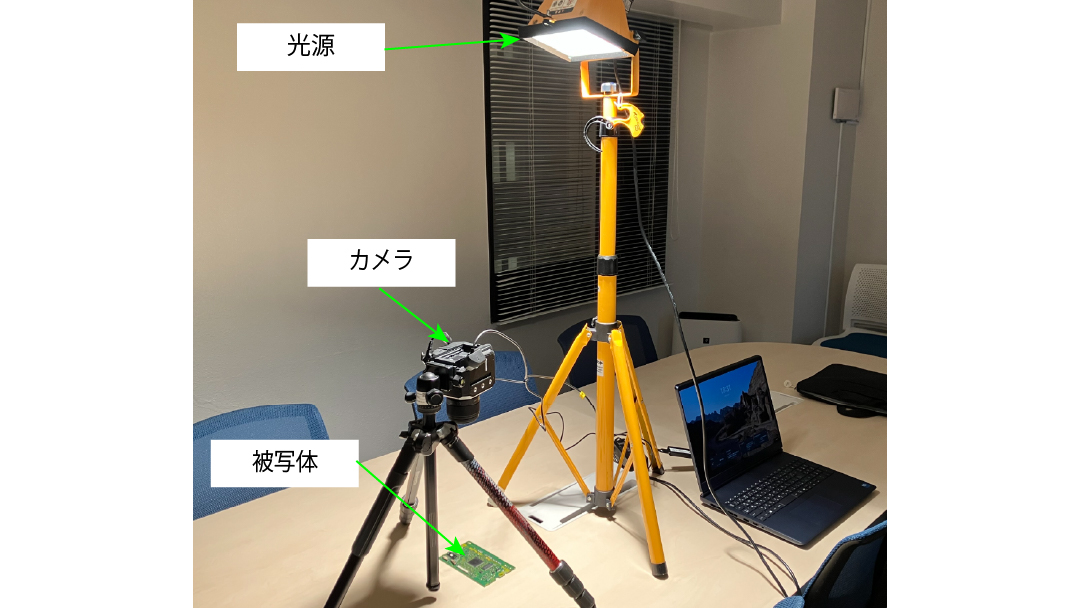

ハロゲン光源を用いて測定を実施しました。

測定結果

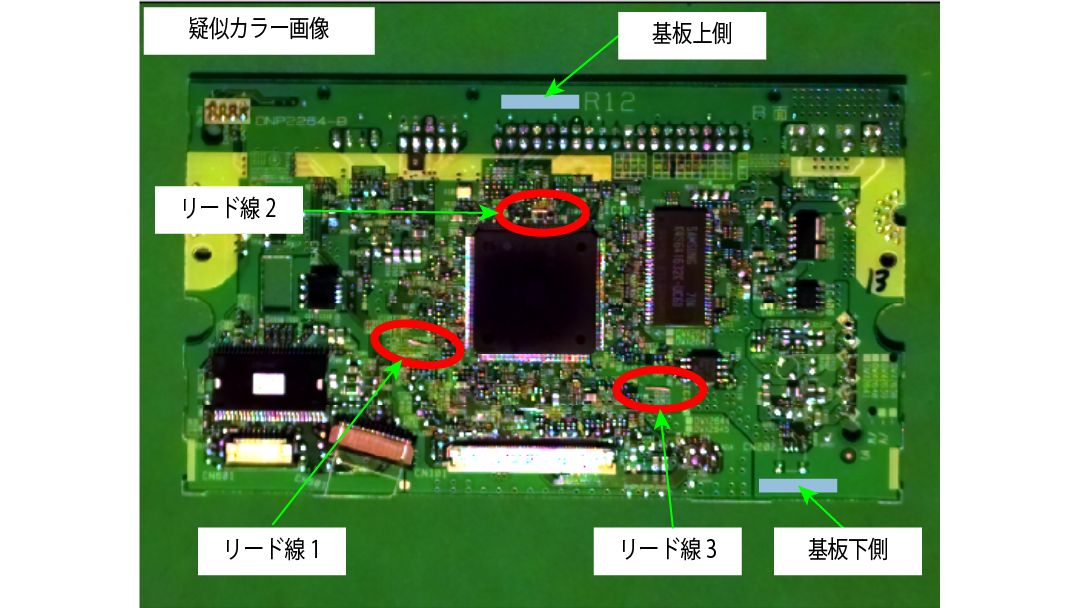

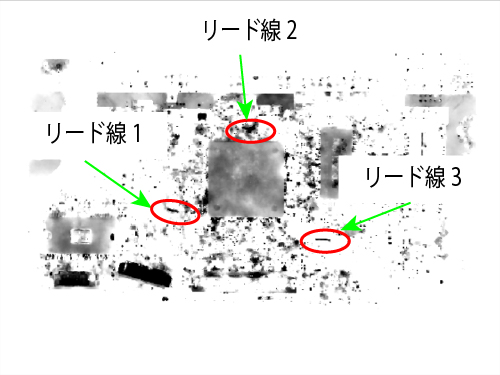

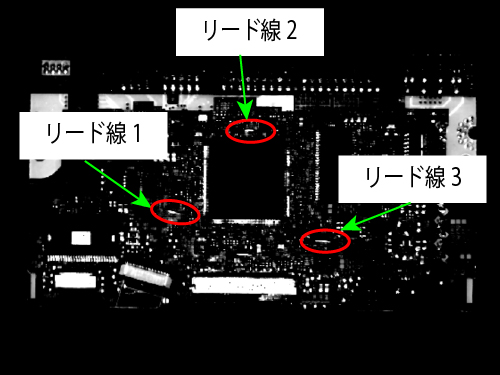

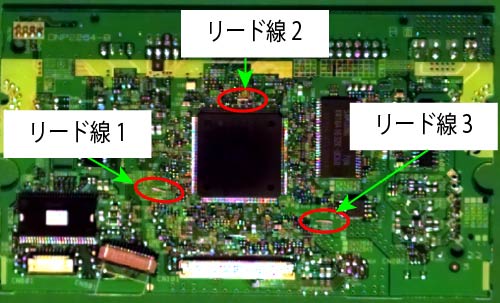

疑似カラー画像において、リード線1～3は同じサンプルを使用しているが、サンプルと光源の位置関係により映り方が変化する。
特にリード線2は反射が強い傾向にある。

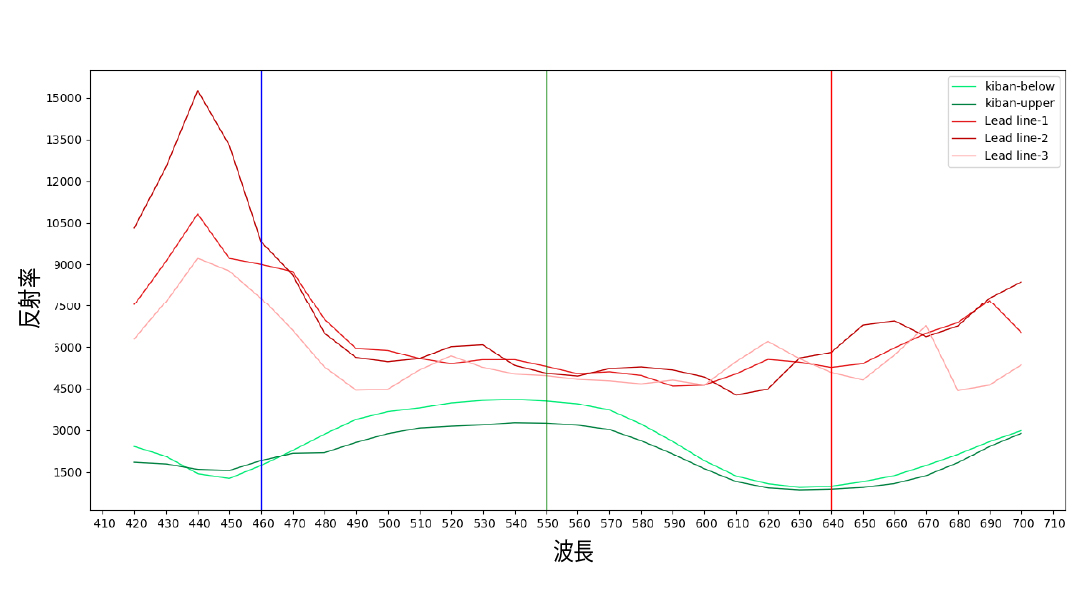

また、スペクトルデータにおいて、基板上側と下側で色の濃さが違っているため、upperとbelowでスペクトルを取得した。（左図の青い四角に平均スペクトル）550nm付近の波長で反射率が上がっているため、緑系の波長といえる。

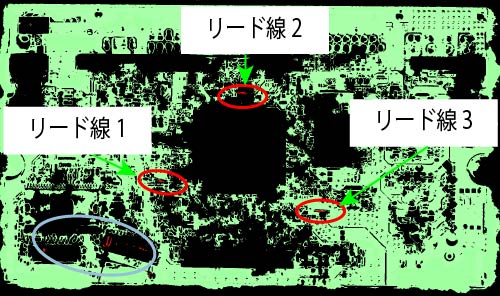

一方、リード線も３本で同様のスペクトルを示している。これらは青系と赤系の波長が強く出ているため、やや紫色がかった赤色のスペクトルといえる。
