変圧器の温度モニタリングに最適
OSENSAの変圧器向けの光ファイバー温度センサーは、EMI/RFIや高電圧の環境下におけるノイズの影響を受けずに変圧器の温度モニタリングをリアルタイムに行うことが可能です。
プローブPRB-230は、耐久性と精度が要求される油入変圧器用に設計されており、様々な変圧器オイルタイプへの浸漬や脱着プロセスに対応します。
製品の基本構成
- プローブ
- トランスミッター
- ソフトウェア
- オプション（延長ケーブル、アクセサリー等）
電力・医療向け専用
光ファイバー温度計シリーズ
OSENSA×電力・医療向け専用 光ファイバー温度計
変圧器向け
光ファイバー温度センサー
この製品の関連ソフトウェア
製品の特徴
- 変圧器の温度監視に特化した設計
- 精度、耐久性が要求される油入変圧器での使用に対応したプローブ
製品情報
モデル一覧
| 推奨アプリケーション | プローブ | 最大温度 | 最長 プローブ長 |
精度 | トランスミッター 対応機種 |
互換性 延長ケーブル |
|---|---|---|---|---|---|---|
| 変圧器 | PRB-230 | 230℃ | 50m | ±1.0℃ | FTX-XFMR+ | EXT-230 |
仕様
プローブ
PRB-230-02M-ST-L
PRB-230-02M-ST-L-TP4
| 型式名 | PRB-230-02M-ST-L / TP4 | |
|---|---|---|
| 測定範囲 | -40℃～+230℃ | |
| 精度 | ±1.0℃ | |
| 浸漬応答時間定数 | 2.0秒 | |
| プローブ先端部直径 | 2.0ｍｍ | |
| 最小曲げ半径 | 50ｍｍ | |
| プローブ素材 | PTFE、ポリイミド | |
| 部分放電 ASTM-D149 |
10 kV/mm | |
| 絶縁耐力 IEC 60270 |
10 pC 未満 | |
プローブ長は0.5ｍ～10ｍの間で指定できます。
プローブはACC-FEEDTHRU-NPT-200 と延長ケーブル EXT-230を組み合わせて設置します。
トランスミッター
FTX-XFMR+シリーズ
変圧器の温度監視に適したトランスミッターです。OSENSAの変圧器向けプローブPRB-230に対応しています。また、Luxtron™ブランド（Lumasense製）のプローブの温度も読み取ることができます。
複数のトランスミッターを35mm DINレール上に直列接続することも可能です。
| 型式名 | FTX-402-XFMR+ | FTX-602-XFMR+ | |
|---|---|---|---|
| チャンネル数 | 4 | 6 | |
| アナログ出力 | － | ||
| デジタルインターフェース | 単独RS-485 | ||
| 測定範囲 | -50℃～+250℃ | ||
| 分解能 | 0.1℃ | ||
| システム精度 | ±2.0℃ | ||
| アップデート速度 | 30Hz | ||
| 通信プロトコル | Modbus RTU、Half Duplex | ||
| ステータス表示 | 6色点滅とLED点灯 | ||
| 動作湿度 | 0～90％RH（結露なきこと） | ||
| 動作環境 | -40℃～+65℃ | ||
| 電力 | 12～24VDC（最大2.5W） | ||
| 寸法 | 高さ114×幅22.5×長さ102ｍｍ | ||
| 設置 | 35ｍｍ DINレール | ||
| 設定ソフトウェア | OSENSA ViewまたはOSENSA View Pro | ||
| 製品コンプライアンス |  |
||
オプション：延長ケーブル、アクセサリー
延長ケーブル：EXT-230
OSENSAの変圧器向けプローブと組み合わせて使用することができます。EXT-230のケーブル長は標準で2m～50mでご指定頂けますが、ご要望に応じてカスタムの長さに対応可能ですのでご相談ください。
| 型式名 | EXT-230 |
|---|---|
| 動作温度範囲 | -40～+80℃ |
| 難燃性 | IEC 332-3 |
| 耐屈曲性 | ＞50,000 サイクル |
| ケーブル外径 | 2.5mm |
| ファイバーコア径 | 200μｍ |
| 最小曲げ半径 | 25mm |
| 被覆材質 | LSZH (橙) |
| 設置/動作負荷 | 110 / 55 lbs |
ファイバー・フィードスルー：ACC-FEEDTHRU-NPT
ACC-FEEDTHRU-NPTはOSENSAのプローブを変圧器やプロセス装置などへ接続するためのファイバーフィードスルーです。
| 型式名 | ACC-FEEDTHRU-NPT-200 |
|---|---|
| ファイバーサイズ | 200 µm |
| N.A. | 0.22 |
| プローブ接続 | Female ST |
| NPTフィッティング | 1/4 -18 NPT |
| タイプ | ANSI/ASME B1.20.1 Pipe Threads |
| 材質 | 316 Series Stainless Steel |
| 動作温度範囲 | -40℃ ～ +200℃（*） |
| 最大圧力 | 200 psi (1.4 MPa) （*） |
*動作温度範囲、最大圧力の詳細はお問い合わせください。
油入変圧器用アクセサリー：ACC-TWP-XFMR
最大25本の光ファイバーを油入変圧器タンク壁に通過させることができます。タンク壁板は溶接またはボルトで変圧器に固定できます。オプションでIP規格のジャンクションボックス用の取り付け穴を追加することができます。
| 型式名 | ACC-TWP-NN-316/CRS |
|---|---|
| プレート材オプション | Stainless Steel (O-Ring Seal) または CRS (Welded) |
| 寸法 | φ275mm × 厚み12.7mm |
| NPT Port Patterns* | 9、16、25 |
| 動作環境 | -40℃ ～ +200℃ |
| O-Ring Seal | Dash Number 369 |
| 重量 | 8 kg |
*ACC-FEEDTHRU-NPT-200 またはACC-PLUG-0.25-NPT-SSの取付けには、3M Scotch-Weld Sealant PS65, PS67, PS92をご使用ください。
アプリケーション
- 油入変圧器の温度モニタリング
PDF資料ダウンロード
光ファイバー温度計
ダウンロードこの製品の関連ソフトウェア

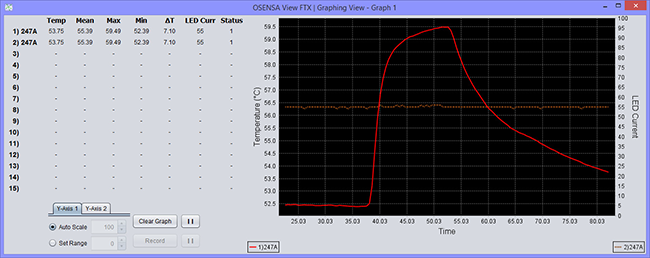

光ファイバー温度センサー用ソフトウェア OSENSAView
