OSENSA×電力・医療向け専用光ファイバー温度計

スイッチギア・バスバー向け
光ファイバー温度センサー

スイッチギア・バスバー向け<br>光ファイバー温度センサー

スイッチギアの接点、バスバーおよび重要な接続部における継続的な温度監視に適した電力アプリケーション向けの光ファイバー温度センサーです。

プローブは高い絶縁耐力の素材で作られており、最大38kV（三相）までの環境でご使用いただけます。プローブは先端部のオプションも用意しております。

製品の基本構成

プローブ
トランスミッター
ソフトウェア
オプション（アクセサリー）

この製品の関連ソフトウェア

光ファイバー温度センサー用ソフトウェア OSENSAView

問い合わせ

カタログ

製品の特徴

ノイズの影響を受けずに信頼性の高い継続的な温度モニタリングが可能
スイッチギア、バスバーの温度モニタリングに適したプローブを用意

製品情報

モデル一覧仕様アプリケーション PDF資料
ダウンロード

モデル一覧

推奨アプリケーション	プローブ	最大温度	最長プローブ長	精度	トランスミッター対応機種	互換性延長ケーブル
スイッチギア、バスバー（Busbar)	PRB-110	120℃	10m	±1.0℃	FTX-PWR+R	ー
スイッチギア、バスバー（Busbar)	PRB-910	200℃	10m	±1.0℃	FTX-PWR+R	ー

仕様

プローブ

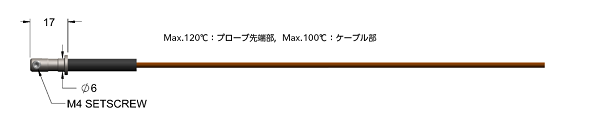

PRB-110-10M-NC-L-TP2

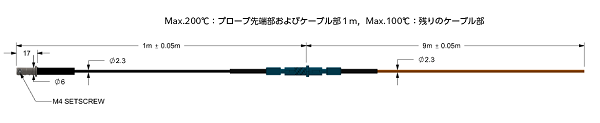

PRB-910-10M-NC-TP2

PRB910-05M-NC-L

型式名	最大定格	測定範囲	精度	被覆	曲げ半径
PRB-110- 10M-NC-L-TP2	38kV, 三相	-40～+120℃	±1.0℃	ナイロン	15mm
PRB-910- 10M-NC-TP2	38kV, 三相	-40～+200℃	±1.0℃	FEP(先端からケーブル１ｍまで）ナイロン（残りのケーブル）	8mm 15mm
PRB-910- 05M-NC-L	38kV, 三相	-40～+200℃	±1.0℃	FEP(先端からケーブル１ｍまで）ナイロン（残りのケーブル）	8mm 15mm

注記：
・上記プローブはOSENSAのトランスミッターFTX-PWR+Rシリーズに対応しています。
・プローブ長は5mと10mがあります。

コネクターリング取り付けオプション

トランスミッター

FTX-PWR+Rシリーズ

トランスミッターFTX-PWR+Rシリーズは、スイッチギアの接点、バスバー、その他中電圧の電気機器の温度をリアルタイムで継続的に監視することが可能です。OSENSAのプローブPRB-110およびPRB-910のモデルに対応しています。1台のトランスミッターで3～9本のプローブを接続することができるため、複数ポイントの温度を同時に測定することが可能です。
また、複数のトランスミッターを35mm DINレール上に直列に接続することも可能です。

FTX-PWR+Rシリーズは、２A のリレーを搭載しており、トランスミッター内にプログラムを書き込むことが可能となっています。

型式名	FTX-910-PWR+R	FTX-610-PWR+R	FTX-310-PWR+R
チャンネル数	9	6	3
リレー出力	定格電流：２A 最大スイッチング電圧：250VAC、220VDC タイプ：SPST-NO
デジタルインターフェース	単独RS-485
測定範囲	-40℃～+200℃
分解能	0.1℃
測定精度	±1.0℃
アップデート速度	10Hz/チャンネル
通信プロトコル	Modbus RTU、Half Duplex
ステータス表示	3色点滅とLED点灯
動作湿度	0～90％RH（結露なきこと）
動作環境	-40℃～+65℃
電力	12～24VDC（最大2.5W）
寸法	高さ70×幅22.5×長さ90ｍｍ
重量	90g
設置	35ｍｍ DINレール
設定ソフトウェア	OSENSA ViewまたはOSENSA View Pro
