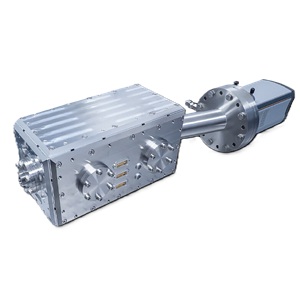

UltraFast innovations社の分光器「EVEREST」は、真空紫外（VUV）、極端紫外（XUV）、軟Ｘ線領域における一般的な計測および分光分析に最適です。高次高調波発生（HHG）やレーザー励起プラズマ光源をはじめとする、コヒーレントおよびインコヒーレントなXUV光源の診断・評価機器として優れた性能を発揮します。
EVERESTは収差補正フラットフィールド結像光学系を採用しており、歪みのない正確なスペクトルを得ることができます。
軟X線：1～6 nm（206～1240 eV）、XUV： 5～20 nm / 20～80 nm（62～248 eV / 15～62 eV）、およびVUV：50～200 nm（6～25 eV）のスペクトル範囲をカバーする4種類の回折格子が用意されています。回折格子は真空下において切り替えることが可能です。
実験要件に合わせてスペクトル分解能や集光効率を最大化することができる柔軟な設計で、薄型金属フィルターを取り付けるためのフィルターホルダーも備えています。
収差補正フラットフィールド斜入射光学系の採用により、検出器上に歪みのない正確なスペクトルを結像させ、極めて高い波長分解能を実現します。
波長範囲の異なる最大4枚の回折格子を切り替えることにより、広帯域をカバーすることを実現しています。
| 回折格子 | Grating 1 | Grating 2 | Grating 3 | Grating 4 |
|---|---|---|---|---|
| 波長範囲 | 1-6 nm | 5-20 nm | 20-80 nm | 50-200 nm |
| 光子エネルギー | 206-1240 eV | 62-248 eV | 15-62 eV | 6-25 eV |
| 分解能※ | 0.010 nm | 0.028 nm | 0.11 nm | 0.28 nm |
| スリット無しの運用 | オプション | |||
※13.5 µmピクセルのCCDカメラを使用した場合の検出器限界値（理論値）

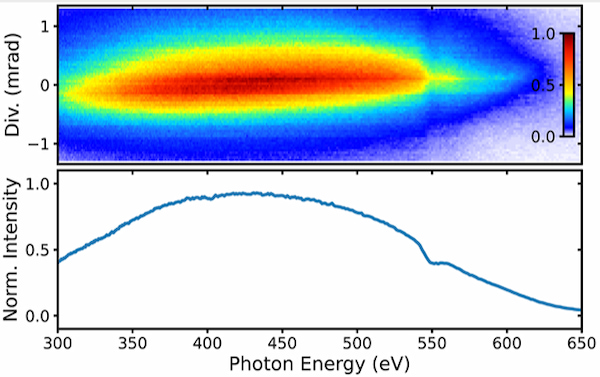

EVERESTを用いて測定された軟X線スペクトル：波長2 μmのOPCPAシステム駆動によるガス中の高次高調波（HHG）計測
EVERESTには、直感的な操作で使いやすい専用ソフトウェアが付属しています。このソフトウェアは、分光計測におけるアライメント、データ取得、データ解析をシームレスにサポートします。

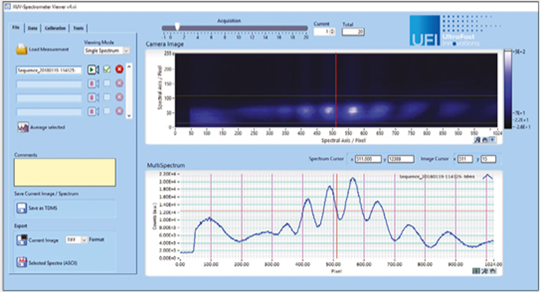

XUV領域における高次高調波発生（HHG）の測定結果を表示
XUV（極端紫外）光子領域における高次高調波発生（HHG）をはじめとする極限の光の計測とデータ取得を実行できます。

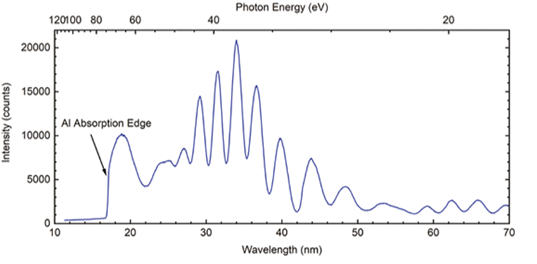

波長（nm）および光子エネルギー（eV）の校正スペクトル
取得した生データを解析し、校正を行います。校正されたスペクトルは「波長（nm）」と「光子エネルギー（eV）」の両方の軸で表示され、直感的なデータ評価が可能です。
[1] XUV-beamline for photoelectron imaging spectroscopy with shaped pulses
（整形パルスを用いた光電子イメージング分光用XUVビームライン）
M. Behrens, L. Englert, T. Bayer, and M. Wollenhaupt
Review of Scientific Instruments 95, 093101 (2024)
[2] Multi-μJ harmonic emission energy from laser-driven plasma
（レーザー駆動プラズマからのマルチμJ高調波放射エネルギー）
P. Heißler, A. Barna, J. Mikhailova, G. Ma, K. Khrennikov, S. Karsch, L. Veisz, I. Földes, G. Tsakiris
Applied Physics B 118, 195 (2014)
[3]Few-Cycle Driven Relativistically Oscillating Plasma Mirrors: A Sourceof Intense Isolated Attosecond Pulses
（数サイクル駆動による相対論的振動プラズマミラー：高強度孤立アト秒パルス光源）
P. Heißler, R. Hörlein, J. Mikhailova, L. Waldecker, P. Tzallas, A. Buck, K. Schmid, C. Sears, F. Krausz, L. Veisz, M. Zepf, G. Tsakiris
Physical Review Letters 108, 235003 (2012)
[4]Towards single attosecond pulses using harmonic emission from solid-density plasmas
（固体密度プラズマからの高調波放射を用いた単一アト秒パルスの実現に向けて）
P. Heißler, R. Hörlein, M. Stafe, J. Mikhailova, Y. Nomura, D. Herrmann, R. Tautz, S. Rykovanov, I. Földes, K. Varjú, F. Tavella, A. Marcinkevicius, F. Krausz, L. Veisz, G. Tsakiris
Applied Physics B 101, 511 (2010)
[5]Attosecond phase locking of harmonics emitted from laser-produced plasmas
（レーザー生成プラズマから放射される高調波のアト秒位相同期）
Y. Nomura, R. Hörlein, P. Tzallas, B. Dromey, S. Rykovanov, Z. Major, J. Osterhoff, S. Karsch, L. Veisz, M. Zepf, D. Charalambidis, F. Krausz, G. Tsakiris
Nature Physics 5, 124 (2009)
