XWSシリーズ
レーザー励起白色光源

シリーズ製品一覧

XWS-X / XR (高出力)

XWS-65 / R (標準)

XWS-30（小型）

Hyperchromator

レーザー励起による白色発光

レーザー励起白色光源は、レーザーからの連続するエネルギー入力により、キセノンランプ内で発生させたプラズマ発光を維持することで連続的に高安定な白色光を生成します。

この方法で維持される白色光は、輝度が高く、以下のように幅広いスペクトルを得られるという利点があります。
可視光域だけでなく、深紫外から近赤外まで安定した出力を得られるため、特に分光分析や半導体デバイスの解析用途に適しています。

特許情報

発明の名称	登録番号
レーザ励起プラズマ光源およびプラズマ点火方法	JP 6885636 B1

シリーズ製品比較

UVタイプ:190～2500nm
OFR(オゾンフリー)タイプ:250～2500nm

タイプ	UV
タイプ	小型	標準品		高出力
品番	XWS-30	XWS-65 XWS-65 DP	XWS-R	XWS-X XWS-X DP	XWS-XR
写真
波長範囲	190～2500nm
輝度 [mW/ (mm²srnm)] (350-550nm)	最小：34 平均：42 最大：48	最小：47 平均：58 最大：67	最小：84 平均：100 最大：112	最小：105 平均：125 最大：140	最小：155 平均：170 最大：185
出力パワー (free space) NA 0.4	N/A	最大2.1W	最大3.2W	最大2W	最大2.7W
出力パワー (free space) NA 0.5	最大1.6W	最大3.4W	最大5.1W	最大3.2 W	最大4.3 W
発光体サイズ [μm] (avg at 425nm)	160*320	165*360	175*415	160*290	170*330
寿命	10,000時間
時間的空間的安定性	STD ＜ 0.15 %			STD ＜ 0.05 %
ランプ媒体	キセノン
出力 N.A.	0.5(default) or 0.6	0.4 (default) or 0.5
光源ヘッド寸法[mm]	166149145	130122106 （※1）	142130106	130122106 （※1）	142130106
電源寸法 [mm]	2108546	351175232
光学系接続	Cマウント, 30mm光学ケージ-default NAのみ
光出力構成	フリースペース or ファイバー		フリースペース
外部制御	USB-RS485 アダプタ	RJ45 (Ethernet, Web interface), COM-port (RS-232)
電源仕様	100 - 240 V, 50/60 Hz

（※ 1）DP（Dual Port）の場合は、光源ヘッド寸法：130*113*106 mm となります。

タイプ	OFR（オゾンフリー）
タイプ	小型	標準品
品番	XWS-30	XWS-65	XWS-65 DP	XWS-R
写真
波長範囲	250～2500nm
輝度 [mW /(mm²srnm)] (350-550nm)	最小：34 平均：36 最大：38	最小：37 平均：51 最大：60		最小：75 平均：88 最大：102
出力パワー (free space) NA 0.4	N/A	最大1.3W		最大2.3W
出力パワー (free space) NA 0.5	最大1.5W	最大2.1W		最大3.7W
発光体サイズ [μm] (avg at 425nm)	160*320	170*360		170*365
寿命	10,000時間
時間的空間的安定性	STD ＜ 0.15 %
ランプ媒体	キセノン
出力 N.A.	0.5(default) or 0.6	0.4 (default) or 0.5
光源ヘッド寸法[mm]	166149145	130122106	130113106	142130106
電源寸法	2108546	351175232
光学系接続	Cマウント, 30mm光学ケージ-default NAのみ
光出力構成	フリースペース	フリースペース or ファイバー		フリースペース
外部制御	USB-RS485 アダプタ	RJ45 (Ethernet, Web interface), COM-port (RS-232)
電源仕様	100 - 240 V, 50/60 Hz

シリーズと選択可能な構成

		XWS-30	XWS-65	XWS-R	XWS-X	XWS-XR
出力	デュアルポート（Dual Port)	N/A	✔	N/A	✔	N/A
出力	UV/OFRヘッド	✔	✔	✔	✔	✔
冷却システム	光源ヘッドの水冷	N/A	✔	✔	✔	✔
	電源ユニットの空冷	N/A	✔	✔	✔	✔
	電源ユニットの水冷	N/A	✔	✔	✔	✔

シリーズ製品紹介

レーザー励起白色光源 XWS-X/XR (高出力)

広帯域の波長範囲を出力。190nm-2500nmまでブロードな光が得られます。
シリーズ内で最も高い輝度（最大185mW/(mm2×sr×nm)@XWS-XR)
高い安定性
ランプおよび電極の磨耗が少なく、長寿命
極小サイズの点発光
深紫外タイプなら190nmも高輝度

レーザー励起白色光源XWS-Xは、レーザーからの連続するエネルギー入力と、使用される媒体との間の相互作用（光放電）により点発光するプラズマ光源です。 XWS-65(標準品)に対して、出力の高いレーザーを搭載しており、非常に高い輝度 max.140mW/(mm2·sr·nm)@XWS-X、max.185mW/(mm2·sr·nm)@XWS-XRを誇ります。特に、XWS-XのUV領域における輝度はXWS-65に対して6倍と非常に強力です。動作原理 XWS光源の動作は、高圧...

製品詳細

レーザー励起白色光源 XWS-65(標準)

広帯域の波長範囲を出力。190nm-2500nmまでブロードな光が得られます。
高い安定性
ランプおよび電極の磨耗が少なく、長寿命
極小サイズの点発光
深紫外タイプなら190nmも高輝度

レーザー励起白色光源XWSは、レーザーからの連続するエネルギー入力と、使用される媒体との間の相互作用（光放電）により点発光するプラズマによって光が作り出されます。 UVC（深紫外）からNIR（近赤外）までの幅広い波長の光を高輝度で得られる光源です。従来のガス放電灯（水銀ランプ、重水素ランプ、タングステン、キセノンランプなど）およびLED に代わるものとして開発されました。これらと比較すると、XWS光源は高輝度で幅広い波長範囲(190~2500nm)の出力が可能です。スペクトル図を見て頂けるとわ...

製品詳細

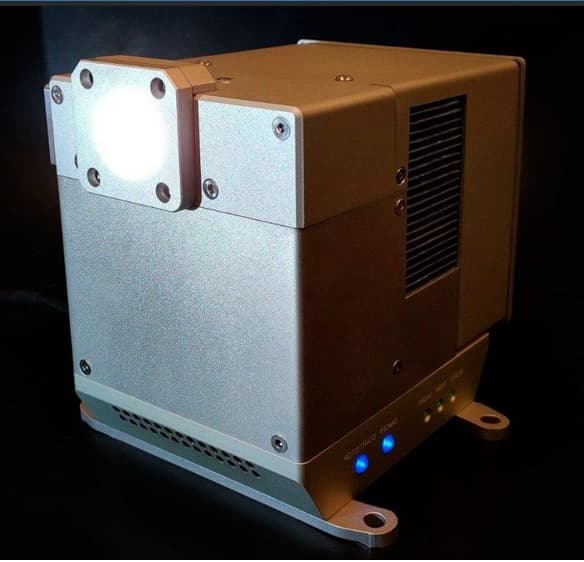

レーザー励起白色光源 XWS-30

小型（光源ヘッド寸法：166×149×145mm）
広帯域の波長範囲を出力。190nm-2500nmまでブロードな光が得られます。
350～550nm帯で最大48mW/(mm2×sr×nm)という高輝度。
高い安定性
ランプおよび電極の磨耗が少なく、長寿命
極小サイズの点発光

レーザー励起白色光源XWSは、レーザーからの連続するエネルギー入力と、使用される媒体との間の相互作用（光放電）により点発光するプラズマによって光が作り出します。 XWS-30は、レーザー等を発光部内に格納しており、ドライバユニットなし（発光部のみ)で動作します。 XWS-65同様に、幅広い波長範囲(190~2500nm)での高輝度光を実現しながら、非常にコンパクトな筐体を実現したため、装置への組み込み等に最適です。動作原理 XWS光源の動作は、高圧キセノンガス中の光放電の現象に基づ...

製品詳細

波長可変光源　Hyperchromator

UVからNIR（200～2000nm)の幅広い波長帯域
高い輝度　（光源が高輝度　且つ　I/F部のスリット削減による高透過率化）
ポータブルサイズ　（47 x 45 x 25 cm：16kg)
グレーディングの構成を選択可能
長寿命による高いコストパフォーマンス
レーザー励起白色光源を使用しているため、高安定

Hyperchromatorは、ISTEQのレーザー励起白色光源XWS-30を光源として用いた波長可変光源です。 ISTEQのXWS-30 専用に開発されたモジュールが、XWS-30 からの光を効率よく取り込み、グレーディング式の分光方式でその光の一部の波長を取り出します。そのため、XWS-30 の強みである、広波長帯域、極小発光点、超高輝度、高安定を生かした波長可変光源となっています。光は、USB接続したPCから専用のGUIやLabView,Pythonな...
