高電圧化でも安全に測定可能なFBGひずみセンサー
SBFシリーズはFBGインターロゲータ NEOシリーズとの使用に最適化された光ファイバーひずみセンサーです。単一の細いセンシングケーブルに最大25個の個別温度測定ポイントを実現。高感度・高精度を実現すると同時に、通電環境にも完全に適合します。
FBGマルチポイントひずみセンサーFISTRAIN SBFシリーズ
製品の特徴
- 電磁波耐性
- 最大25測定ポイントでのひずみ測定
- FBGインテロゲータNEOと最適な互換性
- 小さな曲げ半径に対応する柔軟性
製品情報
仕様
| 測定ひずみ範囲 | 長期間：-5,000 μe ~ +5,000 μe |
|---|---|
| ひずみ測定ポイント | 最大 25 |
| 測定精度（10Hz,2σ） | <1 μe |
| 確度 | ±(10μe + 0.3%FS)(typical) |
| 運用温度条件 | -270 ℃ ~ +250 ℃ |
| ファイバーコート材 | Polyimide |
| コネクタ | LC/APC |
| 直径 | Ø155 μm |
| Tubing Lead-in Protection | PTFE with Ø1mm |
| 全長 | 最大20 m センサーのみに適用され、全長は20m +Lead-in Protection長 2.75mです。 |
| 臨界曲げ半径 | 導入部：10 mm |
| Mounting Method | Bonding via Adhesive |
標準品モデル一覧
| 型番 | センシングポイント | センサー間距離 | センシングエリア長 | PTFE Lead–in | Spacing from PTFE to 1st FBG | Fiber Lead-out |
|---|---|---|---|---|---|---|
| TBF-2-100 | 2 | 100 mm | 100 mm | 2,000 mm | 100 mm | 200 mm | TBF-5-100 | 5 | 100 mm | 400 mm | 2,000 mm | 100 mm | 200 mm |
| TBF-5-250 | 5 | 250 mm | 1,000 mm | 2,000 mm | 100 mm | 200 mm |
| TBF-5-500 | 5 | 500 mm | 2,000 mm | 2,000 mm | 100 mm | 200 mm |
| TBF-10-10 | 10 | 10 mm | 90 mm | 2,000 mm | 100 mm | 200 mm |
| TBF-10-50 | 10 | 50 mm | 450 mm | 2,000 mm | 100 mm | 200 mm |
| TBF-10-150 | 10 | 150 mm | 1,350 mm | 2,000 mm | 100 mm | 200 mm |

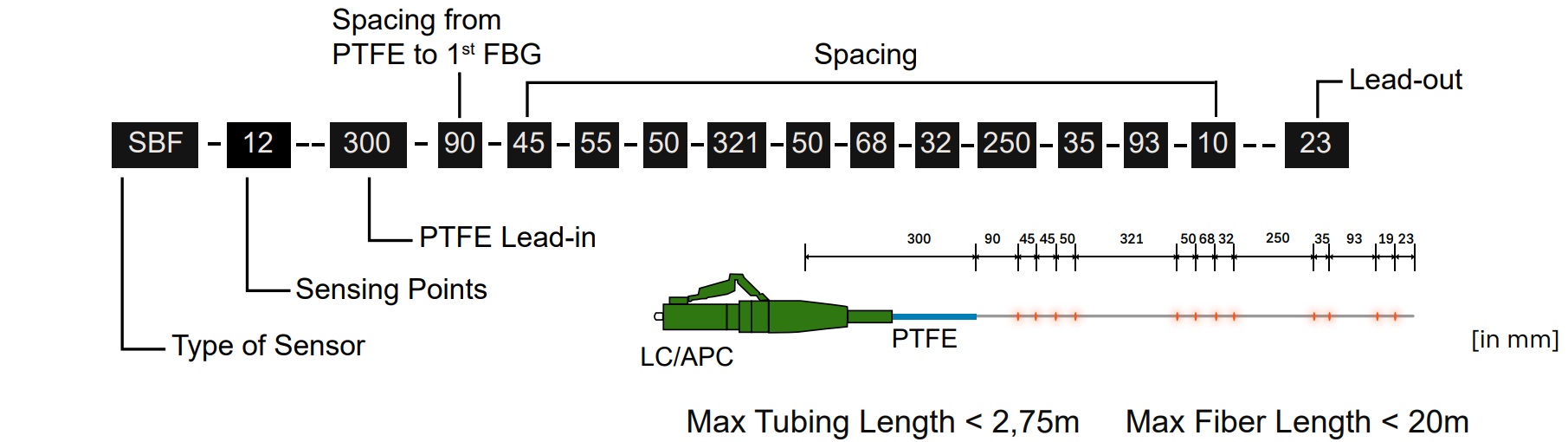

Modified Standard
製品に関するご注意
- ※ 製品改良のため、仕様・外観・構成等は、予告なく変更となる場合がございます。あらかじめご了承ください。
アプリケーション
- 構造、状態のモニタリング（歪み、反り）
- 物体モニタリング（衝撃）
- 負荷モニタリング（歪み、反り）
- 風力タービンのブレード（歪み、加速度）
- 振動検知
