ドイツ_ベルリン発、greateyes社の最新裏面照射型sCMOSカメラ「CHARLIE」は、最先端技術と革新的な機能を融合させ、未来の計測にかつてない可能性をもたらします。
「CHARLIE」は、VUV、EUV、X線領域の幅広いアプリケーション向けに特別に設計されたsCMOSカメラで、低ノイズエレクトロニクスと深冷却技術を採用しており、最大99%の高い量子効率（QE）、高い飽和電荷量、高いダイナミックレンジ、そして最大16ビット（HDRモード）を実現します。
「CHARLIE」は、超高真空（UHV）分野における、greateyes社の長年の経験に基づき開発されており、回転式を含む様々なフランジオプションが選択可能です。オリジナルVisionソフトウェアに加えて、各種SDKとドライバーも利用可能です。
| 製品モデル | CHARLIE 2k2k BI 11 |
|---|---|
| フレームレート | 24 FPS（HDRモード） |
| 48 FPS（SDRモード） | |
| ADC分解能 （ADC Resolution） |
12-Bit（SDRモード） |
| 16-Bit（HDRモード） | |
| 低ゲインモード | 0.04 counts/e- |
| 高ゲインモード | 1.94 counts/e- |
| 直線性 （Linearity） |
99 %以上 |
| フランジタイプ | CF DN63、CF DN100、CF DN160 （カスタマイズ可能） |
| フランジから焦点面までの距離 (Flange – Focal Plane) |
5 mm（CF DN63の場合） |
| 7.3 mm（CF DN100の場合） | |
| 真空適合性 (Vacuum compatibility) |
CFフランジ使用時 10-9 （超高真空・UHV対応） |
| ベークアウト温度 (Bakeout temperature) |
最大 80 ℃ |
| 温度監視 | 2つのサーミスタによる温度監視 （sCMOSセンサー部と、熱電冷却器の高温側に配置） |
| ビニング | 完全フレキシブル |
| sCMOSセンサー冷却 | -50 ℃ ～ 20 ℃、 強制空冷または液冷 |
| 冷却システム | 多段熱電冷却器（ペルチェ冷却） |
| カメラインターフェース | USB 3.0、Gigabit Ethernet |
| トリガー（TTL） | 露光出力 (exposure out)、 シャッター出力 (shutter out)、 外部トリガー入力（external trigger in） × 2 |
| 電源 | 0-264 VAC（115/230 VAC typ. ）、47-63 Hz（typ. 50/60 Hz typ. ）、 max. 1.1 A（230 VAC）/ 1.9 A（115 VAC） |
| カメラ本体寸法 （W×H×L） |
8.3 cm (3.27”) × 11.8 cm (4.65”) × 12.4 cm (4.88”) |
| 重量 | 3.1 kg（CF DN63フランジ選択時） |
| センサー仕様 | |
|---|---|
| センサーコード | GSENSE400BSI |
| センサータイプ | 裏面照射型 （Back illuminated） |
| 反射防止（AR）コーティング | なし（no coating） |
| ピクセルフォーマット （Pixel Format） |
2048 × 2048 |
| 画像エリア （Image Area） |
22.5 mm × 22.5 mm |
| ピクセルサイズ （Pixel Size） |
11 μm × 11 μm |
| フルウェルキャパシティ：飽和容量 （Full-Well Capacity） |
91,000 e-（typical） |
| 暗電流 （Dark Current） |
約 0.2 e-/pixel/s（typical）（ -50 ℃時） |
| 標準読み出しノイズ （Typical Read Noise） |
1.6 e-（中央値：HDRモード） |
| 欠陥仕様 （Blemish Specifications） |
grade 1 （standard） |
| grade 0 （ご要求に応じて対応） | |

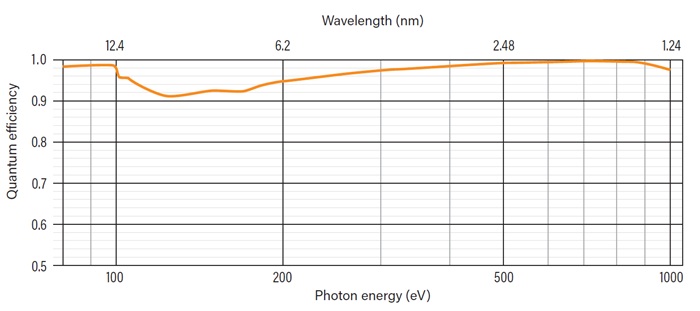

Typical quantum efficiency of the sCMOS Sensor
