ビームシェイパー・スプリッター
Midel Photonics x Laser Beam Shaping
シリーズ製品一覧
【高性能】レーザービーム整形技術でレーザー加工プロセスを最適化
Midel Photonics社は、高出力のレーザー溶接から微細加工まで、要求の厳しいレーザープロセスに対応するコンパクトなビームシェイパーを開発しています。統合が容易で、品質、プロセスの信頼性、生産性を向上させるソリューションを迅速に提供します。
多くのレーザープロセスではビームを整形せずに動作するため、不安定なプロセス、スクラップ、そして複雑なプロセスにつながります。適切なビームシェイパーを用いることで、品質、サイクルタイム、そしてプロセスの信頼性を最適化することができます。
Midel Photonicsの利点
- カスタマイズ対応。個別サポートとシステムに適応した回折光学素子（DOE）
- 産業分野におけるビーム整形の勝者戦略
- 高効率でレーザー光を整形し、レーザー加工プロセスを最適化。優れた生産性を実現
- 高効率。高安定。高いコスト効率。
- 迅速な納期対応
- 3週間以内の対応が可能
- あらゆるレーザー、出力レベルに対応
- 深紫外～近赤外、フェムト秒～連続波、低出力から50kW+まで
Midel Photnics社の光学製造が切り開く次世代の「反射型ビームシェイパー」
「構造化光」＋「高反射基板」＝「反射型ビームシェイパー」

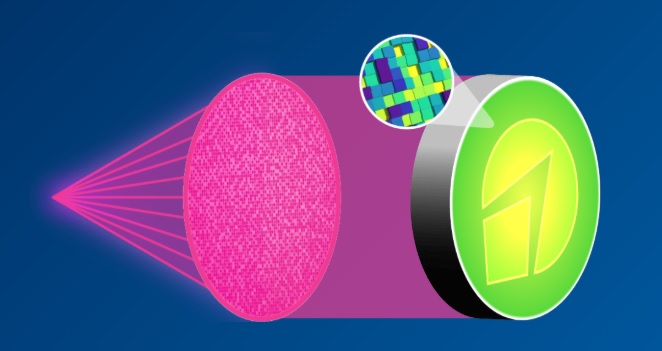

レーザー光を用いて、高反射コーティングが施されたミラーブランク（基板）上に構造化表面を形成することで連続的な回折光学素子（DOE：diffractive optical element）が作成されます。
DOEは入射したレーザー光を回折させることで、均一なフラットトップやリング形状、マルチポイントなどのレーザービームを整形することが可能です。
Midel Photonics社の製品一覧

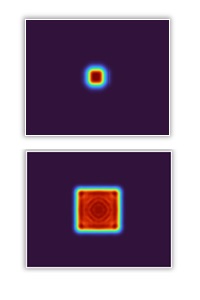

| 製品 | フラットトップ ビームシェイパー |
リング ビームシェイパー |
ビームスプリッター | 長焦点深度 ビームシェイパー |
|---|---|---|---|---|
| 特徴 | 精密 最適な強度でプロセスの最適化 |
高速 複数のビームによる高速処理 |
高安定・ 高い信頼性 長焦点深度 |
|
| 画像 |  |
 |
 |
 |
| 形状 | フラットトップ （集光型,エリア型） |

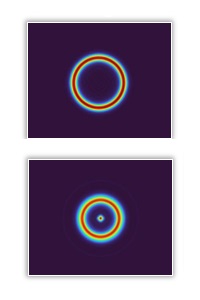

ドーナツ型、 ベッセル、 リング、 リング＆コア |

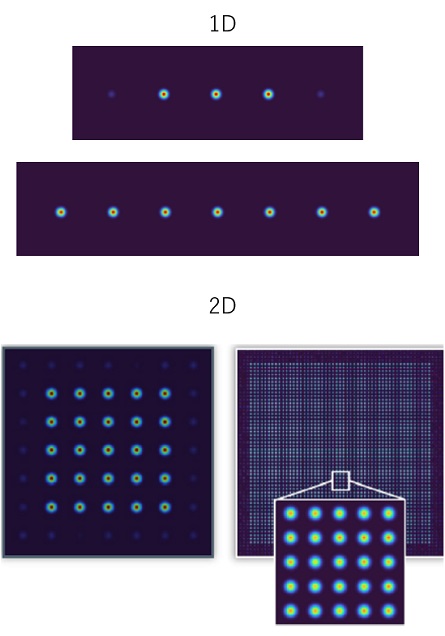

1D、2D | 長焦点深度2D |
アプリケーション
Midel Photonics社の高品質のビームシェーパーは、産業用の製造プロセスやライフサイエンスなど、要件の厳しい様々なレーザーアプリケーションでご使用頂けます。高品質、高効率、優れた生産性で、開発から量産をサポートします。
強力なパワーと最大限の制御：当社の高反射DOE（回折光学素子）で最適なビーム形状を提供し、レーザー溶接、レーザー切断の効率向上、公差補正、精度向上。高いスループットを実現。
レーザー微細加工
細部が重要となる微細加工において、当社の高反射DOEは安定したトップハットビームや分割ビームを生成。半導体、ディスプレイ、センサー、さまざまな表面加工に最適。繊細な構造物に対しても、滑らかなエッジ、熱による影響の最小化、最高レベルの加工精度を実現。
当社のビームシェイパーモジュールは、柔軟なツールが必要とされる積層造形（ Additive Manufacturing; AM）において、複数のビームプロファイル（例：リングコアからガウシアンビームまで）を、レイヤー、材料などの変更に応じて高速に切替が可能。より高速な処理、飛散の減少、よりクリーンなエッジ、より高い部品品質を実現。
ライフサイエンス
医療用レーザーマーキング・美容分野に適したDOE：均一なビームプロファイルを提供し、組織や皮膚、繊細な材料への加工を、より安全で正確に行うことが可能。精度や入力エネルギーの制御、配慮が求められるライフサイエンスのアプリケーションにも最適。
シリーズ製品紹介
フォーカル DOE ビームシェイパー
- カスタマイズ可能：お客様のシステム要件に合わせてカスタマイズ。 用途に最適な性能をご提供。
- 焦点深度の拡張：標準的なガウシアンビームの最大5倍
- 均一な焦点幅：信頼性の高い、一貫したエネルギー分布
- 熱レンズ効果に対して堅牢：産業用途におけるkWのレーザーシステムの光学系に最適
Midel Photonics社のフォーカルDOEシェイパーは、焦点位置が重要視される産業用レーザー加工の課題に対応します。標準的なレーザービームは焦点深度が浅く限られているため、高さにバラつきがあると加工に影響が出たり、レーザーの熱で焦点がずれる「熱レンズ効果」に悩まされることが多くありました。Midel Photonics社のフォーカルシェイパーは、これらの課題に対応し、標準的なガウシアンビームの最大5倍焦点距離を拡張します。また、均一な焦点幅を維持することで、レーザーのエネルギー分布を安定...
製品詳細
リング・コアDOE ビームシェイパー
- カスタマイズ可能：リング径とパワー比をご要望の仕様やシステム要件に合わせて正確にカスタマイズ
- 比類ない深い焦点深度：最大5倍までの伝搬安定性
- 卓越した均一性：最小のコアサイズ
- 熱レンズ効果に対して堅牢：マルチkWのシステムに最適
Midel Photonics社のリング・コアDOEビームシェイパーは、材料加工のアプリケーション向けに設計されており、焦点深度が深く、安定した信頼性の高い生産を実現します。キーホールを安定させることでスパッタ（飛散）を低減しながら、より高速で効率的な操作を可能にし、品質を確保します。リング径はカスタマイズが可能です。リングと中央のレーザースポット間のパワー分布を独自に調整することができ、卓越した精度を実現します。 このMidel Photnics社のリング・コアDOEビームシェイパーは、速度...
製品詳細
フラットトップDOE ビームシェイパー
- Plateau Sizes：ガウシアンスポットサイズの1.5倍 ~ 10倍
- 高効率： 90～95 ％
- あらゆるビーム形状に対応可能：矩形、長方形、円形、任意のカスタム形状
Midel Photonics社は、レーザー加工の品質と生産性を向上させるための革新的なフラットトップDOE（回折格子）ビームシェイパーを提供しています。レーザー光を矩形、円形、任意のカスタム形状などに整形し、均一な出力分布を可能にします。レーザー光のエネルギーを均一に分布させることで、レーザー加工のムラをなくし、信頼性の高い安定した結果をもたらします。 レーザー微細加工やアブレーション、精密切断、穴あけ、表面改質といった均一なレーザー出力分布が求められる用途に最適で、プロセスの精度を向上させ...
製品詳細
マルチスポット ビームスプリッター
- 高品質・カスタマイズ可能：お客様のシステムやアプリケーションに最適な性能を提供
- マルチスポットでより速い処理時間：レーザーのパワーを最大限に引き出し、並列処理を実現
- 追加のビーム整形光学部品とシームレスに統合可能
- 高い均一性：サブビーム間の強度のばらつきを5 %未満に抑制
Midel Photonics社のマルチスポットスプリッターは、1つのレーザービームを複数のサブビームに分割し、各スポットが均一な強度とエネルギー分布を持つように設計されています。マイクロマシニングでの平行穴あけ加工、切断、レーザーテクスチャリング、材料加工における均一なスクライビングや溶接など、精密で効率的なマルチスポット性能が求められるアプリケーションに最適です。 Midel Photonics社は、お客様のシステムやアプリケーションに応じたカスタマイズ対応が可能です。また、フラットトップ...
製品詳細お問い合わせ
- 性能、コスト、納期を満たす光学機器をお探しですか？
- 製品のデモ実演をご希望ですか？
- 製品に関する詳しい資料をご希望ですか？
- 標準仕様以外の特殊用途への対応をご希望ですか？
