ハイパースペクトルカメラ<br>BlueEye / GreenEye / RedEye /BlackEye

産業アプリケーションに最適。高フレームレートでインラインに対応

INNO‐SPECのハイパースペクトルカメラはリアルタイムデータを提供するために開発されたラインスキャンタイプのハイパースペクトルカメラで、高いスペクトル分解能で様々な産業用途に対応します。
高感度の検出器やハイエンドの電子機器が搭載されており、高精度・高感度の優れた性能により詳細なスペクトルデータを提供することができるため、実験室やプロセス分析における要求の厳しいアプリケーションにもご使用いただけます。

UV(220-380 nm)、VNIR(400-1,000 nm)、NIR（950-1,700nm/1,100-1,900nm/1,200-2,200nm)、MWIR（2,900-4,200 nm）の幅広い波長域に対応したハイパースペクトルカメラを取り揃えております。

INNO‐SPECは標準品だけでなく、インテグレーター向けのOEM対応も可能で、コストも含めたハイパースペクトルソリューションを提供いたします。

中赤外（MWIR）「BlackEye　2.9～4.2μm（5μm）」リリース

INNO-SPECのハイパースペクトルカメラシリーズに、中赤外（MWIR）の高度な検査ニーズに対応する「BlackEye」が加わりました。「BlackEye」は2.9～4.2 μｍ（5μm）の波長範囲において高いスペクトル分解能を持ち、他のセンサーでは識別が困難だった、異なる種類の黒色プラスチックの識別を可能にします。

また、「BlackEye」は機械学習スペクトル解析ソフトウェア「perClass Mira®」と互換性があり、中赤外の波長範囲でリアルタイムの検査と選別を迅速に実行し、産業用途において優れた性能を発揮します。

BlackEye

黒色プラスチックの材質分類

中赤外ハイパースペクトルカメラ「BlackEye」による、黒色プラスチックの分類

左画像：目視または従来型のカラー（RGB）カメラでは、異なる種類の黒色プラスチックを識別できません。
右画像：INNO-SPECの中赤外ハイパースペクトルカメラBlackEyeでは、ベンチトップまたはコンベア上でリアルタイムに黒色プラスチックをスペクトル分類します。

問い合わせ

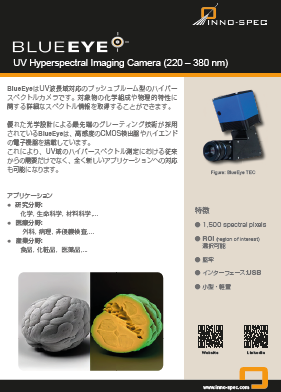

カタログ

INNO-SPECの特徴

産業用に対応したハイパースペクトルカメラ
UVからMWIRの各波長域に対応
可動部品がなく堅牢
ROI（Region of Interest）選択可能
OEM対応可能

INNO-SPECの製品情報

モデル一覧仕様アプリケーション PDF資料
ダウンロード

モデル一覧

製品モデル	波長範囲	概要
BlueEye	220-380 nm	・高い波長分解能：1,500 spectral pixels ・裏面照射型CMOSセンサー搭載・冷却オプションあり
GreenEye	400-1,000 nm	・高い波長分解能：1,082 spectral pixels ・高感度
RedEye	950‐1,700 nm 1,100-1,900 nm 1,200-2,200 nm	・近赤外の様々なニーズに対応できる製品ラインナップ・高フレームレートでインラインに対応。・IP 65 / IP67
RedEye 1.7-OEM	950‐1,700 nm	・標準のRedEyeシステムのコア機能で構成されたOEM向けのモデル。(光学系、エリアスキャンNIRセンサー、読み出し電子回路で構成) ・温度管理、保護ケース、データ補正機能は独自に備え付けることが可能
BlackEye	2,900‐4,200 nm	・中赤外(MWIR)の波長域の検査ニーズに対応（5μｍ対応可）・空間分解能：640 px ・スペクトルバンド数：200 ・産業用途に適した堅牢な設計・GigE Vision インターフェース

INNO-SPECの仕様

製品モデル	BlueEye		GreenEye
品番	BlueEye PC	BlueEye TEC	GreenEye
製品画像
波長範囲 (typ.)	220～380 nm		400～1,000 nm
分散	～ 0.1 nm/px		～ 0.7 nm/px
波長分解能 (with 80 µm slit)	< 2 nm		< 7 nm
FOV（視野角）	Adaptable
Smile	< 160 µm		< 90 µm
Keystone	< 20 µm		< 30 µm
F/#	2.4		2.8
標準スリット幅	80 µm（30, 50, 100 µm も可能 )
センサー	裏面照射型 CMOS		CMOS enhanced in VNIR range
センサー画素数 (空間 × 波長) pixels	2,048 × 2,048 (有効エリア:typ.1,845 × 1,500)		1,312 × 1,082 (full frame)
ピクセルサイズ	6.5 × 6.5 µm		8 × 8 µm
Bit深度	16 bit （2 × 12 bit ADC @ low & high gain）		12 bit
フレームレート	～ 40 fps (full frame)		＞ 130 fps at ≤ 7 ms exposure time
データインターフェース	USB 3.1		GigE Vision
電源	USB 3.1 type C	USB 3.1 type C + 24 V DC (外部)	12 V DC
消費電力	＜ 6,0 W	＜ 4.5 W + ＜ 22 W	＜ 4.8 W
センサー冷却	passive	TEC ＋強制空冷; Sensor Temp.: -25 ℃～＋20 ℃
温度範囲（動作時）	+10 ℃ ～ +40 ℃		0 ℃ ～ +50 ℃
温度範囲（保管時）	‐10 ℃ ～ +60 ℃		‐10 ℃ ～ +50 ℃
寸法（ l × ｗ × ｈ）mm³	138×65×162	138×87×204	216×67×83
重量	1.4 kg	1.9 kg	1.6 kg
レンズマウント	標準 C- マウント
アクセサリー	各種対物レンズコンベアーベルト,ステッパーテーブルまたは回転ステージ付きの三脚カスタムアプリケーション用ソフトウェアパッケージ液体冷却ユニット(※BlueEye TECのみ)		各種対物レンズ：f=6-50mm コンベアーベルト,ステッパーテーブルまたは回転ステージ付きの三脚カスタムアプリケーション用ソフトウェアパッケージハロゲン光源モジュールまたは LED光源

製品モデル		RedEye
品番		RedEye 1.7	RedEye 1.7 HighRes	RedEye 1.9	RedEye 2.2
製品画像
波長範囲 (typ.)		950-1,700 nm		1,100-1,900 nm	1,200-2,200 nm
分散		3.1nm/px	1.6nm/px	3.7 nm/px	4.3 nm/px
波長分解能 (with 80 µm slit)		9 nm		11 nm	13 nm
Smile		< 60 µm		< 75 µm
Keystone		< 50 µm		< 120 µm	< 25 µm
F/#		2.6		2.5	2.6
標準スリット幅		80 µm（30, 50, 100 µm も可能 )
センサー		InGaAs		extended InGaAs
画素数(full frame) ( 空間×波長）pixels		320 × 256	640 × 512	320 × 256
ピクセルサイズ		30 × 30 µm		15 × 15 µm	30 × 30 µm
Bit深度		13 bit	12 bit	14 bit
フレームレート	full frame	330 fps
フレームレート	4 bands	4,200 fps
データインターフェース		Gigabit Ethernet (GigE Vision standard)		Gigabit Ethernet RS 485
電源		12 - 36 V DC		24 V DC
冷却		1 段‐TEC		2 段‐TEC
温度範囲（動作時）		-5 ℃ ～ +40 ℃
温度範囲（保管時）		‐5 ℃ ～ +50 ℃			‐10 ℃ ～ +45 ℃
寸法（ l × ｗ × ｈ）mm³		368×130×145		361×162×145	400×184×180
重量		4.3 kg	4.7 kg	6.0 kg	10.5 kg
レンズマウント		標準 C- マウント
保護等級		IP 65，IP 67
アクセサリー		各種対物レンズ：f=8‐50mm ハロゲン光源モジュールコンベアーベルト,ステッパーテーブルまたは回転ステージ付きの三脚カスタムアプリケーション用ソフトウェアパッケージ

製品モデル		RedEye 1.7-OEM
品番		RedEye 1.7-OEM
製品画像
波長範囲 (typ.)		950-1,700 nm
分散		3.1 nm/px
波長分解能 (with 80 µm slit)		9 nm
Smile		< 60 µm
Keystone		< 50 µm
F/#		2.6
標準スリット幅		80 µm（30, 50, 100 µm も可能 )
センサー		InGaAs
画素数(full frame) (空間×波長)pixels		320 × 256
ピクセルサイズ		30 × 30 µm
Bit深度		13 bit
フレームレート	full frame	330 fps
フレームレート	4 bands	4,200 fps
データインターフェース		Gigabit Ethernet (GigE Vision standard)
電源		12 V DC
冷却		1 段‐TEC
温度範囲（動作時）		-5 ℃ ～ +40 ℃
温度範囲（保管時）		‐10 ℃ ～ +45 ℃
寸法（ l × ｗ × ｈ）mm³		275 × 81 × 87
重量		1.7 kg
レンズマウント		標準 C- マウント
アクセサリー		各種対物レンズ：f=8-50mm ハロゲン光源モジュール SDK

製品モデル	BlackEye
品番	RedEye
製品画像
波長範囲 (typ.)	2,900-4,200 nm
スペクトルバンド数	200 (2.9 – 4.2 µm), 300 (2.9 – 5.0 µm) typical
波長分解能 (FWHM)	＜ 20 nm
スペクトルサンプリング/pixel	6.5 nm
光学倍率	0.61 x
光学系絞り	f/2.3
レンズマウント	固定レンズ, F/#
レンズオプション	13 mm、25 mm（その他はご要求による）
FOV（視野角）	62°、35°
Smile	＜ 7 px
Keystone	＜ 2 px
RMS spot profile	＜ 2 px
カメラデータ出力インターフェース	GigE Vision
有効スリット幅	82 µm
有効スリット長	15.7 mm
空間分解能	640 pixel
Bit深度	15 bit
最大フレームレート	＞ 520 fps (200 bands, 15-bit)
システム上のROI	Single
システム画像補正	カメラ内蔵の不良画素補正とNUC
画素稼働率	>99.5 % (99.8 % typical)
内蔵シャッター	あり
内蔵シャッター	あり
センサー	InSb
飽和電子数	5.8 Me^-
電源	12 V DC
スターリング冷却器のMTBF	28,000 時間
温度範囲（動作時）	+10 ℃ ～ +35 ℃（22 ℃推奨）
温度範囲（保管時）	‐10 ℃ ～ +60 ℃
Compliance	RoHS
IP	IP 30
消費電力	150 W typical
電源入力	24 VDC +/- 20 %
アクセサリー	MWIR照明キットレンズ： 13 mm、25 mm (その他はご要求による）各種マウントアクセサリー
