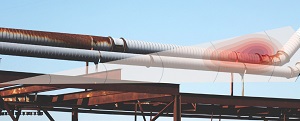

「BM-V-1」は、Beamonics社独自のリモートTDLAS技術を用いた、遠隔でガスの濃度を測定することができるシステムです。キャリブレーションが不要でメンテナンスの手間がかかりません。
また、システムは標準のDC電源（15～32VDC）だけではなく外部バッテリーで簡単に電力を供給できるため、一時的な設置・モニタリングの用途としても最適です。酸素（O2）、フッ化水素（HF）、一酸化炭素（CO）、二酸化炭素（CO2）、メタン（CH4）、硫化水素（H2S）、窒素化合物（NOX）、塩化水素(HCL)の計測に対応しています。
※いずれかのガス種を選択頂きます。
その他のガス種の測定につきましてはお問い合わせください。
| ガス種 | 検出精度（ppm・m）(a) |
|---|---|
| O2 | 450 |
| HF | 0.03 - 0.8 |
| CO | 15 - 2500 |
| CO2 | 40 - 3500 |
| CH4 | 15 |
| H2S | 25 - 300 |
| NO | 25 - 800 |
(a)Under standard test conditions: Range=10m, t = 0.5s, P=1atm, T=300K
| 測定距離： R | 0.2 ～ 30 ｍ |
|---|---|
| Ramp period： TR | 50～240 μs Typ.120 μs |
| 温度分解能 | 24 bit |
| 温度安定性 | 0.1 mK |
| レーザー電流：IR | ０ ～ 400 mA |
| データサンプリング数 | 1 |
| データサンプリング分解能 | 24 bit |
| データサンプリングノイズ（V） | 0.1 μVrm (サンプリング時間：1秒） |
| データサンプリングノイズ（ADU） | 0.1 (サンプリング時間：1秒） |
| 電源電圧：Vin | 15 ～ 32 VDC(＊1) Typ.24 VDC |
| 消費電力 | 最大 5 W(＊2) |
| ピエゾ 1 ドライバ電圧：Vpz | 0 ～ 71 V |
| ピエゾ 2 ドライバ電圧：Vpz | ‐50 ～ 50 V |
| TECドライバ電圧 | 3.3 V |
| TECドライバ電流 | 0 ～1800 mA |
| TECドライバ電力 | 0 ～ 3.56W |
| 通信リンク長さ | 最大 100 m |
| 通信リンク速度 | 最大 3 Mbit/s |
(*1) Vin ＜ 15 Vの場合、ノイズは低下します。
(*2) 50 mA レーザーダイオード
| インターフェース | モデル | 搭載数 |
|---|---|---|
| Core | ARM 7 | 2 |
| EEPROM / F-RAM | FM24W256-G | 2 |
| RTC | 32.768 kHz | 1 |
| USB | 53398-0471 Communication, Data | 2 |
| USB | Mini USB, Firmware upgrade | 2 |
| SWD + TRACE | FTSH-110-01 | 1 |
| RS-485 | 4 wire Full Duplex - protected | 1 |
| RS-485 | 4 wire Full Duplex - service data | 1 |
| Trig In | 4-30 V | 2 |
| IO | 0-12 V | 2 |
| IO Supply | 12 V | 1 |
| User config relay | G6K-2F-5DC | 2 |
| Expansion connector | I2C, SPI, GPIO, ADC, Loop Relay, Sync, GND, PWM, UART, Relay, IO, 5 V, 2.5 V, 12 V, PWR_IN, 4-20 mA, 0-10 V | 3 |
| Sync signals | Daisy chain configuration | 2 |
| Master clk in / out | 73412-0110 | 2 |
