Beamonics社の「BM-H-3 BeamStack」は、TDLAS（波長可変半導体レーザー吸収分光法）に基づいた、高速でガス濃度を計測できる高精度なターンキー・オープンパス（クロススタック）ガス分析システムです。
ガスの発生源や配管・煙道を横切る経路、あるいは開放空間（オープンパス）において、直接かつ高精度にガス濃度を分析します。産業用PLCシステムや研究室の環境にシームレスに統合できるよう設計されており、筐体は堅牢（IP 67）で、生データや処理済みデータをエクスポート、サードパーティ製ツールでの可視化・後処理も容易に行うことができます。
キャリブレーションが不要でメンテナンスに手間がかからないため、設置後すぐに使用することができます。
BM-H-3 BeamStackは、幅広いガス種の測定が可能です。
その他のガス種の測定につきましてはお問い合わせください。
BM-H-3 BeamStackは、TDLAS技術を活用することで高速（100μs）かつ高感度（ppbレベル）の測定を実現します。この技術は本質的に自己参照型であり、キャリブレーションが不要なため、メンテナンスを最小限に抑えることができます。
USB、RS-485/422、アナログ出力（4-20mA）、リレー出力など、デジタル・アナログ双方の多彩なインターフェースを備えています。
シームレスな統合を実現できるように設計されており、PLCシステムを導入した産業環境、および研究・実験室の双方の用途に最適です。生データや処理済みデータのエクスポートと可視化を容易にし、サードパーティ製ツールでの後処理を可能にします。
「BM-H-3 BeamStack」は、過酷な産業用途向けに設計された、校正不要のガス分析システムです。保護等級IP67の堅牢なハウジングで、過酷な環境下においても高精度な計測システムとして機能します。
エネルギー効率の高い設計により、標準消費電力はわずか5Wです。
バッテリー駆動で数時間の動作が可能であり、モバイル型の分析アプリケーションにも展開することが可能です。
TDLAS オープンパスガス分析計「BM-H-3 BeamStack」は、メタン（CH4）などの温室効果ガスを含め、産業現場や実験室で一般的に測定される幅広いガスを検出可能です。その他、一般的に分析されるガスには、O2、CO2、CO、N2O、NH3、HF、H2S、H2O、HClが含まれます。
| ガス種 | 分析精度（ppm）(a) |
|---|---|
| O2 | 6 |
| HF | 0.01 |
| CO | 0.2 |
| CO2 | 0.5 |
| CH4 | 0.2 |
| H2S | 0.3 |
| NH3 | 0.2 |
| H2O | 0.2 |
(a) Under standard test conditions: L = 1 m, t = 1 s, P = 1 atm, T = 300 K, largest of 1% relative and specified precision
その他のガス種の測定につきましてはお問い合わせください。
| 分光特性・仕様 | Min. | Typical | Max. |
|---|---|---|---|
| Ramp period （測定スキャン周期） |
100 μs | 120 μs | 240 μs |
| 分析レート：fR | 1Hz | 10 kHz | |
| 設定温度安定性 Temperature set stability |
0.1 mK | ||
| レーザー電流 | 0 mA | 400 mA | |
| データサンプリングチャンネル | 1 | ||
| データサンプリング分解能 | 24 bit | ||
| データサンプリングノイズ（V） | 0.1 μVrms(*) | ||
| データサンプリングノイズ（ADU） | 0.1(*) | ||
| 最小受光限界（10秒）：ILL Low-light limit (10 s) |
1 nW |
(*) 1 s sampling time

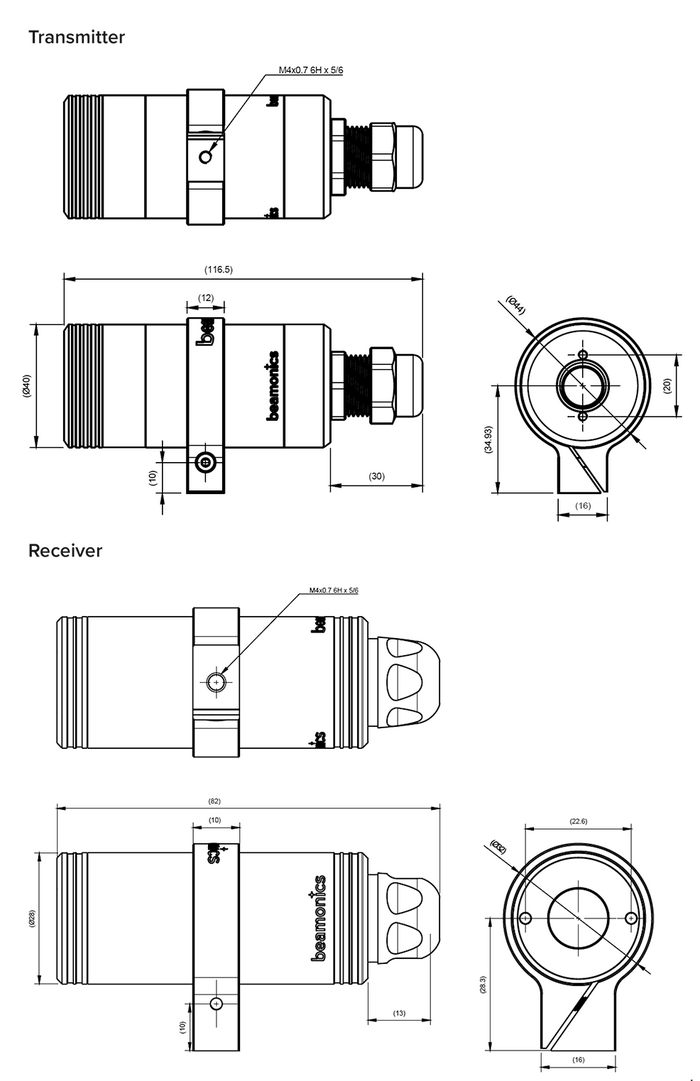

| インターフェース | モデル | 搭載 | 搭載数 |
|---|---|---|---|
| USB | 53398-0471 Communication, Data | 〇 | 2 |
| USB | Mini USB, Firmware upgrade | 〇 | 2 |
| RS-485/422 | 4 wire Full Duplex - protected | 〇 | 1 |
| RS-485/422 | 4 wire Full Duplex - service data | 〇 | 1 |
| RS-485 | Half Duplex | 〇 | 1 |
| Trig In | 4 - 30 V | 〇 | 2 |
| IO | 0 - 12 V | 〇 | 2 |
| IO Supply | 12 V | 〇 | 1 |
| Relay Output | G6K-2F-5DC, NC/NO | 〇 | 2 |
| 4-20 mA | Passive / Active | Expansion | 2 |
| 拡張コネクタ | I2C, SPI, GPIO, ADC, Loop Relay, Sync, GND, PWM, UART, Relay, IO, 5 V, 2.5 V, 12 V, PWR_IN, 4-20 mA, 0-10 V |
〇 | 3 |
| 同期信号 Sync signals |
Daisy chain configuration | 〇 | 2 |
| マスタークロック入出力 Master clk in / out |
73412-0110 | 〇 | 2 |
| 電気特性・仕様 | Min. | Typical | Max. |
|---|---|---|---|
| 供給電圧：Vin | 15VDC(*) | 24 VDC | 32 VDC |
| 消費電力 | 5 W(**) | ||
| TEC駆動電力 | 0 W | 3.56 W | Comm. link length | 30 m | Comm. link speed | 3 Mbit/s | 起動時間（常温）：tsu Startup-time (ambient) |
5 s |
(*) Degraded noise performance if Vin < 15 V
(**) 50 mA laser diode
| その他仕様 | 動作温度範囲：Top | -10 ℃～55 ℃ | 湿度（結露なきこと） | 40 % @ 50 ℃ / 80 % @ 30 ℃ | IP保護等級 | IP67 |
|---|---|
| 赤外線レーザー Infrared laser |
Laser Class 1 |
| CEマーク適合 EU指令 | 2014/35/EU, 2012/19/EU, 2011/65/EU, EN61000-6-2:2005, EN61000-6-2:2019, EN61000-6-4:2007,EN61000-6-4:2019 |
