ビームセル搭載 TDLAS 高速ガス分析システム BM-H-3 BeamCell®
抽出・採取したガスをリアルタイムに測定。ビームセルが搭載された高速・高感度ガス濃度分析システム
Beamonics社の「BM-H-3 BeamCell」は、TDLAS（波長可変半導体レーザー吸収分光法）を活用した、高精度のターンキー抽出型（サンプリング方式）ガス分析システムです。BM-H-3 BeamCellの分析計内部の制御された環境下で、並流方式によりガスを抽出して分析することで、極めて高い測定精度を実現します。
独自の先進的なTDLAS技術により、超高速（100 µs）でのリアルタイム計測が可能です。
また、硫酸などの腐食性ガスにも耐える堅牢設計で、本質的な校正・メンテナンスフリーを実現しています。
6mmまたは8mmのガスチューブに適合するプッシュイン式のガスフィッティング（コネクタ規格：G1/8）を標準装備しており、配管やシステムへのシームレスな統合が可能です。
産業用PLCシステムと互換性のある標準的な通信インターフェースを備え、独自のコンパクトな設計により、新規設置から既存インフラへの統合まで対応することが可能で、産業プロセスのモニタリングに最適です。
BM-H-3 BeamCellは、幅広いガス種の測定が可能です。
- 測定対象ガス：O2、HF、CO、CO2、CH4、H2S、NH3、H2O、HCl 等
その他のガス種の測定につきましてはお問い合わせください。
動画BM-H-3 BeamCell 製品紹介
先進のTDLAS技術超高速サンプリング・高感度
- 本質的な校正・メンテナンスフリー
- 高速サンプリング：100 μs～
- 卓越した高感度：ppbレベル
BM-H-3 BeamCellは、TDLAS技術を活用することで高速（100μs）かつ高感度（ppbレベル）の測定を実現します。この技術は本質的に自己参照型であり、キャリブレーションが不要なため、メンテナンスを最小限に抑えることができます。
また、BM-H-3 BeamCellの高速応答により、真のリアルタイム分析データを提供します。これにより、数秒以内に複数の測定ポイントを順次サンプリングすることが可能です。
統合が容易コンパクト設計、シームレスな統合が可能
6mmまたは8mmのガスチューブに適合するプッシュイン式のガスフィッティング（G1/8）を標準装備しており、配管への統合が簡単です。
また、コンパクトな形状で、新規設置と既存インフラへの組み込みの両方に適しており、柔軟性と統合の容易さを提供します。
耐久性・堅牢性過酷な腐食性ガスに耐える堅牢・耐酸性設計
過酷な産業用途向けに設計されており、過酷な環境や腐食性ガスにも耐える構造となっています。
BM-H-3 BeamCellのフローチャンバーは、硫酸などの強酸にも耐えることができ、過酷な用途においても長期的な信頼性を確保します。
省エネポータブル運用も可能な省電力設計
エネルギー効率の高い設計により、標準消費電力はわずか5Wです。
バッテリー駆動で数時間の動作が可能であり、モバイル型の分析アプリケーションにも展開することが可能です。
BM-H-3 BeamCellの特徴
- ターンキー・抽出ガス分析計
- ガスの定量測定
- キャリブレーションが不要でメンテナンスの手間がかからない
- 耐久性が高い：フローチャンバーに耐酸性材質を採用
- デジタル、およびアナログデータインターフェース
- 堅牢な筐体（IP67）
- 保守・メンテナンスが容易
測定対象ガス (例)
TDLAS オープンパスガス分析計「BM-H-3 BeamCell」は、メタン（CH4）などの温室効果ガスを含め、産業現場や実験室で一般的に測定される幅広いガスを検出可能です。その他、一般的に分析されるガスには、O2、CO2、NH3、HF、H2S、H2O、HClが含まれます。
| ガス種 |
分析精度（ppm）(a) |
| O2 |
30 |
| HF |
0.05 |
| CO |
1 |
| CO2 |
2.5 |
| CH4 |
1 |
| H2S |
1.5 |
| NH3 |
1 |
| H2O |
1 |
(a) Under standard test conditions: L = 0.2 m, t = 1 s, P = 1 atm, T = 300 K, largest of 1% relative and specified precision
その他のガス種の測定につきましてはお問い合わせください。
BM-H-3 BeamCellの製品情報
BM-H-3 BeamCellの仕様
| 分光特性・仕様 |
Min. |
Typical |
Max. |
| 分析レート：fR |
|
1 Hz |
10 kHz |
| データサンプリングノイズ |
|
0.1 μVrms(*) |
|
最小受光限界（10秒）：ILL
Low-light limit (10 s) |
|
1 nW |
|
| ガス接続口ネジ規格 |
|
G1/8 |
|
| ガスチューブ寸法 |
6 mm / 8 mm |
|
|
| インターフェース |
モデル |
搭載 |
搭載数 |
| USB |
53398-0471 Communication, Data |
〇 |
2 |
| USB |
Mini USB, Firmware upgrade |
〇 |
2 |
| RS-485/422 |
4 wire Full Duplex - protected |
〇 |
1 |
| RS-485/422 |
4 wire Full Duplex - service data |
〇 |
1 |
| RS-485 |
Half Duplex |
〇 |
1 |
| Trig In |
4 - 30 V |
〇 |
2 |
| IO |
0 - 12 V |
〇 |
2 |
| IO Supply |
12 V |
〇 |
1 |
| Relay Output |
G6K-2F-5DC, NC/NO |
〇 |
2 |
| 4-20 mA |
Passive / Active |
Expansion |
2 |
| 拡張コネクタ |
I2C, SPI, GPIO, ADC, Loop Relay, Sync,
GND, PWM, UART, Relay, IO, 5 V,
2.5 V, 12 V, PWR_IN, 4-20 mA, 0-10 V |
〇 |
3 |
同期信号
Sync signals |
Daisy chain configuration |
〇 |
2 |
マスタークロック入出力
Master clk in / out |
73412-0110 |
〇 |
2 |
| 電気特性・仕様 |
Min. |
Typical |
Max. |
| 供給電圧：Vin |
15VDC(*) |
24 VDC |
32 VDC |
| 消費電力 |
|
5 W(**) |
|
| TEC駆動電力 |
0 W |
|
3.56 W |
Comm. link length |
|
|
30 m |
起動時間（常温）：tsu
Startup-time (ambient) |
|
5 s |
|
(*) Degraded noise performance if Vin < 15 V
(**) 50 mA laser diode
| その他仕様 |
動作温度範囲：Top |
-10 ℃～55 ℃ |
湿度（結露なきこと） |
40 % @ 50 ℃ / 80 % @ 30 ℃ |
IP保護等級 |
IP67 |
赤外線レーザー
Infrared laser |
Laser Class 1 |
| CEマーク適合 EU指令 |
2014/35/EU, 2012/19/EU, 2011/65/EU,
EN61000-6-2:2005, EN61000-6-2:2019,
EN61000-6-4:2007,EN61000-6-4:2019 |
製品に関するご注意
- ※ 製品改良のため、仕様・外観・構成等は、予告なく変更となる場合がございます。あらかじめご了承ください。
アプリケーション
- ガス抽出分析
- 研究室・ラボ環境でのガス検知
- 産業プロセスのモニタリング
- 爆発リスク管理（安全管理）
- 過酷な環境下でのモバイル分析

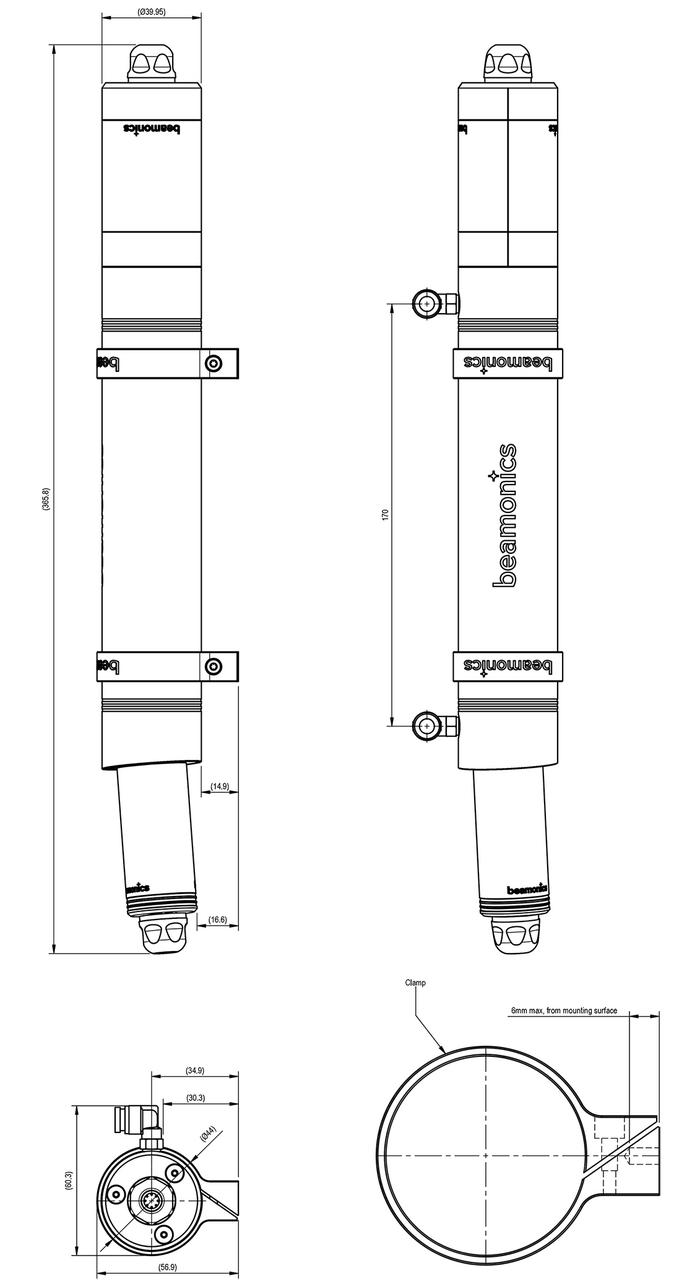

寸法図
