DMDコントローラ　AJD-4500

Ajile社はDMD(デジタルミラーデバイス)の制御に特化したカナダのメーカーです。
その技術を生かしてDMDコントローラ、DMDプロジェクタ、3Dカメラなどを製造しています。本ページではAjileの3Dイメージングシステムで使用しているプロジェクターに搭載されているDMD（デジタルミラーデバイス）を制御するコントローラをご紹介します。

このDMDコントローラには、TI社(テキサスインスツルメンツ社)製のDMDが搭載されており、コントローラが6600fpsでDMDミラーを駆動します。
純正のソフトウエアによりフレーム毎の画像を細かく設定でき、組み込みもしくは実験でご使用いただくことができます。 Python/ C++/C#/MatlabをサポートするSDKをご用意しているので、3Dイメージングシステムに組み込んでいただく事が可能です。

問い合わせ

カタログ

製品の特徴

912x1140のマイクロミラーを搭載したDMDコントローラ(0.45インチ)
6600fpsでDMDを駆動可能
7000イメージをメモリーに保存可能（1GBのメモリー搭載）
グレースケール/カラーのbit深度をコントロール可能（4,8,10,16bitなど）
DMDと各マイクロミラーをPython/C++/C#/Matlab等のプログラムから制御可能

製品情報

仕様アプリケーション PDF資料
ダウンロード

仕様

DMDコントローラの仕様

デジタルマイクロミラー	0.45インチ DMD (ミラー数:912 x 1140) (NIRも対応可能)
パッケージ	熱を考慮したFQDパッケージ
コントローラの制御チップ	Xilinx Zynq 7010 SoC (Dual-core ARM と FPGA)
インターフェース	USB 2 (native) USB 3.0 (オプション)
フレームレート	0.02Hz～6,660Hz (full resolution)
フレームタイム	150μsec～ 43 sec
外部トリガ(イン)	- Start Frame - Start Lighting - End Lighting
外部トリガ（アウト）	- Next Frame Ready - Frame Started - Frame Ended - Lighting Started - Lighting Ended
ROI	16 x 1140 ～ 912 x 1140
メモリー(オンボード)	1 GB RAM
イメージの保存	7,000枚（912 x 1140の画像)
不揮発メモリストレージ	Micro SD Card (32 GBまで)

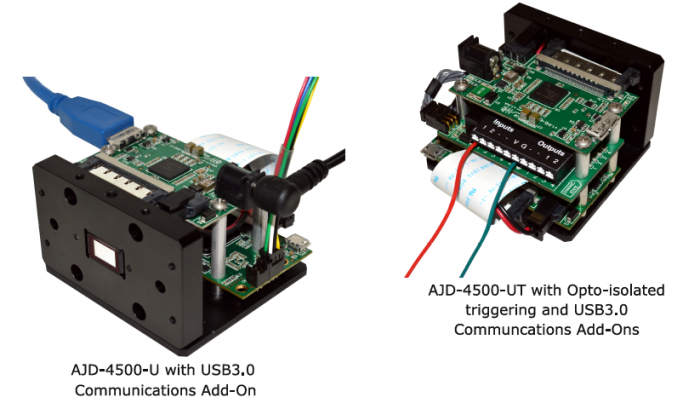

オプション	USB 3.0 コミュニケーションボード
電源	5V DC
