HAIP-Blackシリーズ
HAIP Solutions-Black

シリーズ製品一覧

BlackBullet V2

モバイル用 BlackMobile

産業用 BlackIndustry

ドローン対応 BlackBird V2

【小型・軽量】ハイパースペクトルカメラ

HAIP Solutions（ドイツ）社のハイパースペクトルカメラは、ラボ、フィールド、UAV等、あらゆるプラットフォームに実装できるように設計された小型・軽量のハイパースペクトルカメラです。
小型・軽量のハイパースペクトルカメラ「BlackBullet V2」を基本モデルとし、ドローン対応の「BlackBird V2」や、GPUを搭載した産業用に最適な「Industry」等、アプリケーションに応じて直観的で使いやすい、ユーザーフレンドリーな製品を展開しています。

シリーズ製品比較

ハイパースペクトルカメラ

BlackBullet V2 : HAIPシリーズの基本モデル
BlackBird V2 : ドローン対応（DJI製ドローンM200、M300シリーズ用に設計されたモデル）
BlackMobile: モバイルアプリケーション用のオールインワンモデル。
BlackIndustry : 産業用モデル。GPU内蔵。高フレームレート。各波長域に対応（VNIR、NIR、SWIR)。

製品名	BlackBullet V2	BlackBird V2	BlackMobile
製品名
概要	HAIPシリーズ基本モデル	ドローン対応	LED照明内蔵, モバイル用, 使いやすいタッチパネル操作
波長範囲	500~1,000 nm
波長バンド数	250	100	100
波長分解能（FWHM)	5 nm
波長サンプリング	2 nm	5 nm	5 nm
RGB解像度	2,688×1,512px	3,840×2,160px	3,840×2,160px
空間分解能	540×540px		640×480px
センサータイプ	CMOS
寸法	80×60×90mm		250×165×70mm
重量	630 g	790 g (ジンバル含む）	1,500 g

製品名	BlackIndustry
	VNIR V2	NIR	SWIR 1.7	SWIR 1.7 Max	SWIR 1.7 Pro Max

概要	産業用 GPU搭載, ラインスキャン型, 高フレームレート
波長範囲	500～1,000 nm	700～1,050 nm	900～1,730 nm
波長バンド数	up to 250	89	up to 420 (選択可)
波長分解能（FWHM)	＜ 5 nm (25μｍ slit)	5 nm	＜ 6 nm (15 μm slit)		＜ 3 nm (5 μm slit)
空間分解能	1 × 1,920 px		1 × 640 px	1 × 1,280 px	1 × 2,560 px
フレームレートフルフレーム/ROI	430Hz/1,700Hz	540Hz/Up to 1,000Hz	450Hz/1,300Hz	210Hz/1,300Hz	50Hz/2,230Hz
センサータイプ	CMOS		InGaAs(SenSWIR)
寸法	80×80×147 mm	90×90×122 mm	60×80×210 mm
重量	1.3 kg		2 kg

高速 4K RGB ラインスキャンカメラ

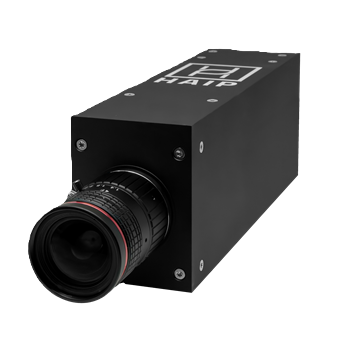

製品名	BlackIndustry RGB
製品名
概要	高速4K ラインスキャン型RGBカメラ。SWIR 1.7 シリーズと組み合わせて使用可能。
RGB解像度	3,840 × 2,160 px（4K）
最大ラインレート	最大 30,720 lines/s
bit 数	10 bit（12 bit binned）
センサータイプ	CMOS Nyxel（OS08A20）
内部データ処理	NVIDIA Jetson Nano
接続	GigE（RJ45 / XLRnet）/ M12（8 Pin）
寸法	60 × 80 × 210 mm
重量	0.8 kg

ハイパースペクトルカメラ用照明 : BlackBright

HAIPのハイパースペクトルカメラ用のLED照明ユニットです。
エリア照明ユニットと、産業用モデル「BlackIndustry」向けのライン照明ユニットを用意しています。

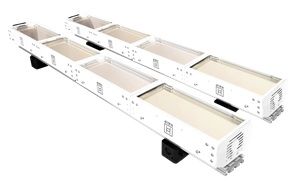

製品名	BlackBright VNIR LED Area	BlackBright VNIR LED Bar	BlackBright FMWIR
製品名
概要	エリア照明ユニット	BlackIndustry VNIR V2用ライン照明ユニット	BlackIndustry SWIR 1.7シリーズ用高効率ライン照明ユニット
出力波長域	VNIR （430-1,050 nm）		SWIR （900-1,800 nm）
寿命時間	25,000 時間		最大 10,000 時間
寸法	210×170×92mm^(※)	350×108mm	250 - 1,000mm (モジュラー構成)
重量	2,500 g^(※)	4,500 g (ヒートシンク付き)	─

（※）BlackBright VNIR LED:２つの照明パネルで構成された照明ユニットになります。上記表の寸法、重量は１つの照明パネルの寸法、重量となります。

ソフトウェア

BlackIndustry シリーズに対応したソフトウェアです。データ取得・分析・分類まで、一貫したワークフローをサポートします。

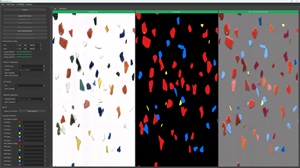

製品名	BlackStudio	BlackFusion
製品名
概要	BlackIndustry対応のハイパースペクトルイメージングソフトウェア	RGB × SWIRデータを統合するソフトウェア
主な機能	・ライブデータ取得・スペクトル解析・ENVI 形式での保存・解析・分類モデルのトレーニング	・RGB × SWIRデータの同期・統合・デジタルマッピング（キャリブレーション）・ライブ HSV カラー分類（オプション）・CLI / C++ / Python API 提供
対応カメラ	BlackIndustry 全シリーズ	BlackIndustry RGB ＋ SWIR 1.7 シリーズ

アクセサリー

BlackIndustry カメラと組み合わせて使用できるシステム製品です。

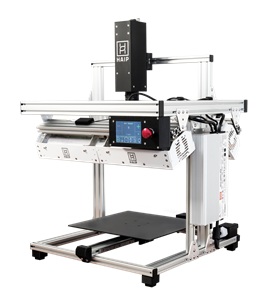

製品名	BlackIndustry Station
製品名
概要	カメラ・照明・電動ステージを一体化したスキャニングシステム
主な仕様	寸法：530 × 580 × 640 mm ステージ速度：1〜370 mm/min 標準搭載照明：BlackBright FMWIR 500 mm × 2 灯制御：タッチスクリーン / BlackStudio / Web
対応カメラ	BlackIndustry 全シリーズ（VNIR V2 / NIR / SWIR 1.7 シリーズ / RGB）

詳細仕様につきましては、各製品ページをご覧ください。

シリーズ製品紹介

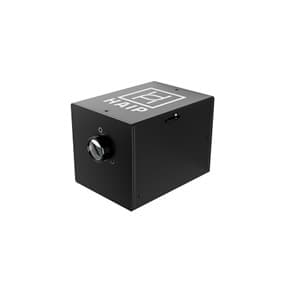

ハイパースペクトルカメラ　BlackBullet V2

BlackBullet V2は、実験室、フィールド、UAV等、さまざまなアプリケーションに対応できるように設計された小型・軽量のハイパースペクトルカメラです。測定波長範囲は500~1,000nmをカバーしており、540×540px、250バンドのハイパースペクトル画像（HSI）を提供します。コンパクトなハウジングでUAVや三脚を用いたフィールド測定、ラボ測定、スキャンレールシステムへの取り付けなど、さまざまなプラットフォームに簡単に実装することが可能です。

製品詳細

ハイパースペクトルカメラ　BlackMobile

Black Mobileは可視～近赤外(500～1,000 nm)のハイパースペクトルデータを現場で迅速かつ簡単に取得できるモバイルタイプのハイパースペクトルカメラです。タッチパネルディスプレイでの操作でシンプルで使いやすく実用的です。また、本体にはLED照明が内蔵されており、外部照明を必要とせず測定することが可能です。また、USB-C接続により外部電源またはモバイルバッテリーで充電することができます。現場で素早く簡単に使用できるモバイルタイプ波長範囲：500-1,000 n...

製品詳細

ハイパースペクトルカメラ　BlackIndustry

産業用向けに設計されたラインスキャン型ハイパースペクトルカメラ
波長範囲： 500-1.000 nm (VNIR V2) / 700-1,050 nm(NIR) / 900-1,730 nm (SWIR)
高いフレームレート： (VNIR V2モデルの場合：フルフレームで430Hz, ROIで1,700Hz)
GPU内蔵。カメラ上でデータの前処理が可能

BlackIndustryは産業用向けのラインスキャン型ハイパースペクトルカメラで、高い空間分解能でリアルタイムのスペクトルデータを取得することが可能です。高いフレームレートに対応できるため、食品やリサイクル分野における選別等、ベルトコンベアで高速搬送される産業用アプリケーションに最適です。

製品詳細

ドローン対応ハイパースペクトルイメージングシステム BlackBird V2

ドローン用に設計されたハイパースペクトルカメラ
小型：80×60×90 mm
軽量：790ｇ（ジンバル含む）
波長範囲：500~1000nm
540×540px, 100スペクトルバンド
NIR領域におけるSN比が高い

HAIP Solutions社のBlackBird V2は、ドローン対応のハイパースペクトルイメージングシステムで、500~1000nmの可視から近赤外の波長範囲の高解像度、高分解能のハイパースペクトル画像（HSI）と、RGB画像を同時に取得することが可能です。 BlackBird V2は超軽量(790g)・小型化（80×60×90ｍｍ）された筐体で、DJI社製のドローン Matrice200シリーズ、300シリーズに統合するために特別に設計されており、Skyportインターフェースでドロ...

製品詳細
