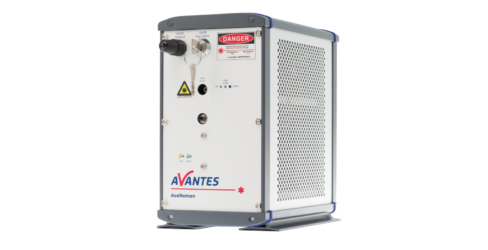

Avantes（アバンテス）社の「AvaRaman 分子解析ラマン分光システム」は、微弱なラマン信号を捉える「高感度分光器」、分子の励起に不可欠な「高安定・狭帯域レーザー」、バックグラウンド補正や高度なデータ解析を行う「専用ソフトウェア」など、ラマン分光測定に必要なコア要素が統合・最適化されたパッケージ製品で、高精度なラマン測定を即座に開始することができます。785 nm励起の「AvaRaman Bundle」には、レーザー光源を一体化したラマンプローブ「AvaLaser785」が付属します。
ラマン分光法は、共有結合した分子による光子の非弾性散乱現象を利用し、物質固有の「分子指紋（Molecular Fingerprint）」や結晶性、分子結合の歪み・応力状態を非破壊・非接触で同定・解析する手法です。
約30年にわたるAvantes社の分光技術により培われた知見を結集して開発された「AvaRaman」は、従来の研究用途の枠を超え、医薬品検査、医療診断、空港セキュリティから半導体製造ラインに至るまで、幅広い産業分野に最適な解析ソリューションをワンパッケージでご提供します。
| モデル | AvaRaman-532 HERO-EVO | AvaRaman Bundle | ||
|---|---|---|---|---|
| AvaRaman-D (Highsense) |
AvaRaman-E (Performance) |
AvaRaman-F (Basic) |
||
 |
 |
|||
| 主な用途 | 微弱光測定 | 微弱光測定、蛍光バックグラウンドがある試料 | 積分時間5秒以上の測定 | 一般的なラマン測定（芳香族化合物、アルコール系液体など） |
| 分光器 | AvaSpec -HERO |
AvaSpec -HERO |
AvaSpec -ULS2048x64 TEC-EVO |
AvaSpec -ULS2048CL -EVO |
| 測定波長範囲 | 535-695 nm (回折格子 HSC1200-0.75) |
788-1018 nm | 788-1100 nm | |
| 励起波長 | 532 nm (50 mW ダイオードレーザー) |
785 nm (AvaLaser785：プローブ一体型) |
||
| ラマン シフト 範囲 |
100-4,400 cm-1 | 100-2,915 cm-1 | 150-3,600 cm-1 | 150-3,600 cm-1 |
| 分解能 | 10 cm-1 | 10 cm-1 | 6 cm-1 | 6 cm-1 |
| S/N比 | 800：1 (ベンゼン測定時) |
ー | ||
| 検出器の冷却 | TE冷却 | ー (非冷却) |
||
| スリット | 25 µm （交換式スリット標準） |
25 µm （交換式スリットはオプション） |
||
| 集光 レンズ |
ー | DCL-UV/VIS-200 （検出器集光レンズ） |
||
| ラマン プローブ |
ー | AvaLaser785 （レーザー光源・ラマンフィルター・ビーム整形／ 集光光学系を統合した高スループットプローブ） |
||
| レーザー 安全ゴーグル |
付属 （532 nm用） |
付属 （785 nm用） |
||
| ソフト ウェア |
AvaSoft -Raman |
Panorama Light | ||
| 外形寸法 L*W*H |
240×140×250 mm | ー | ||

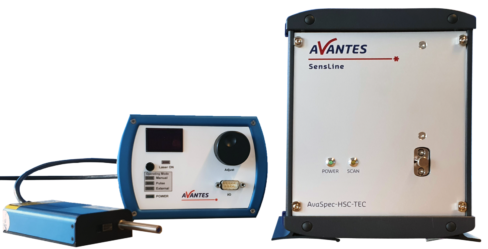

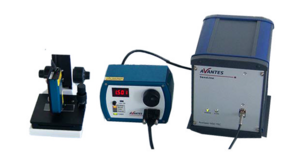

AvaRaman Bundle は、粉体や液体の測定に適した785 nm励起のラマン分光システムです。
測定対象から得られるラマン信号の強度に応じて、3つのモデルからお選びいただけます。

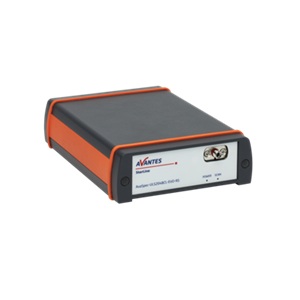

AvaRaman-532 HERO-EVO、AvaRaman-D / E には、高感度・低ノイズの分光器「SensLine」シリーズのTE冷却型分光器（AvaSpec-HERO、AvaSpec-ULS2048x64TEC-EVO）を、AvaRaman-F には、汎用性の高い「StarLine」シリーズの非冷却型分光器（AvaSpec-ULS2048CL-EVO）をベースに、回折格子やスリットなどをラマン測定の波長域に合わせて構成した分光器を採用しています。

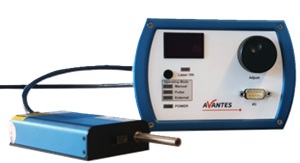

AvaRaman Bundleモデルには、785 nmレーザー一体型ラマンプローブ「AvaLaser785」が付属します。
液体・固体試料に対応するラマン専用のプローブをご用意しています。
焦点距離の異なるタイプや、高温・高圧環境に対応したタイプもあり、励起波長に合わせて最適化されています。
| 品番 | タイプ | ファイバー | 耐環境性 | サンプル上 スポット径 |
概要 |
|---|---|---|---|---|---|
| AvaRaman -PRB -XXX |
3/8" SUS 集光 プローブ |
励起：200µm 受光：400µm |
80 ℃ | 90-140 µm | 手動シャッター付属、 ファイバー長1.5 m、 焦点距離 5 mm／7.5 mm（標準）／10 mm |
| AvaRaman -PRB-FP -XXX |
1/2" SUS 集光 プローブ |
80 ℃ | 焦点距離 5 mm（標準）／7.5 mm／10 mm | ||
| AvaRaman -PRB-FIP -XXX |
5/8" SUS 浸漬型集光 プローブ |
200 ℃ | in-situ測定用 | ||
| AvaRaman -PRB-FC -XXX |
3/8" SUS 浸漬型プロセス プローブ |
500 ℃ 3,000 psi |
in-situ測定用、 バックグラウンドの除去 |
※品番末尾の「XXX」には、励起波長、レーザーおよび分光器のコネクタタイプを指定してください。
| 品番 | 内容 | 対応モデル |
|---|---|---|
| AvaRaman-SH-785 Bundle | 遮光型キュベットホルダー （信号集光用の調整式金コートミラー付き） |
AvaRaman Bundle （D / E / F） |

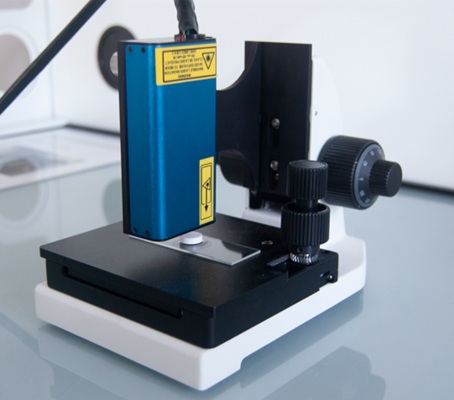

| AvaRaman-XYZ-785 Bundle | 手動調整式 X-Y-Z ステージ （AvaLaser785 プローブ用） |
|
| AvaRaman-SH-3/8" | サンプルホルダー （3/8" ラマンプローブを固定） |
3/8" プローブ |
| AvaRaman-SH-1/2" | サンプルホルダー （1/2" ラマンプローブを固定） |
1/2" プローブ |
| AvaRaman-SH-1/4" | サンプルホルダー （1/4" ラマンプローブを固定） |
AvaRaman Bundle （D / E / F） |
| AvaRaman-Calibrationtile | PTFE製白色タイル （3/8" ラマンプローブホルダー用。AvaSoft-Ramanの励起レーザーピーク自動校正に使用） |
3/8" ラマンプローブホルダー |

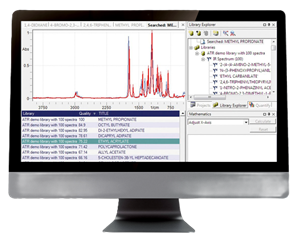

測定から解析までを行える専用ソフトウェアが付属します。
AvaRaman-532 HERO-EVOには、システムの制御とラマン測定に必要な機能を備えた「AvaSoft-Raman」、AvaRaman Bundleには、2D・3Dデータの可視化やスペクトルライブラリ検索に対応した解析プラットフォーム「Panorama Light」が付属します。
さらに高度な解析が必要な場合は、オプションの「Panorama-Pro」と各種アドオンモジュールで機能を拡張できます。

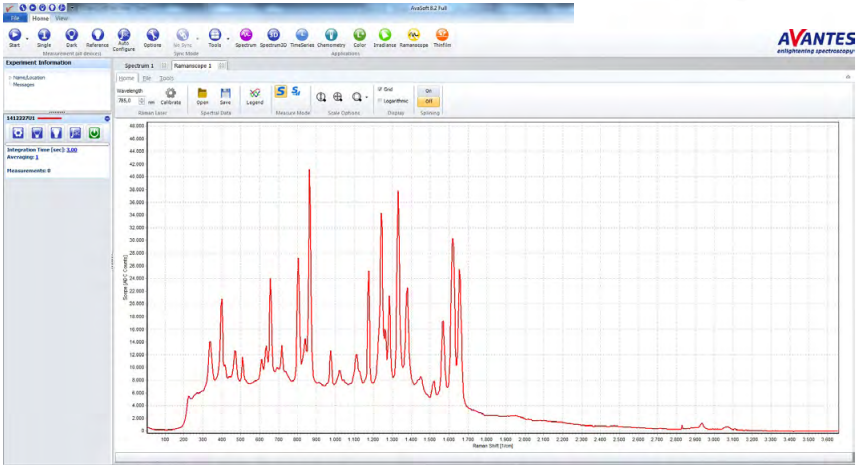

AvaRaman-532 HERO-EVOに付属
Panorama Light：AvaRaman Bundleに付属
Panorama-Pro：オプション
| 品番 | 主な機能 | 区分 |
|---|---|---|
| AvaSoft-Raman | ラマンシフト（cm-1）表示、 励起レーザーピークの自動校正（校正タイル AvaRaman-Calibrationtile が別途必要）、 蛍光を抑制するベースライン補正、 正規化カウント表示、 積分時間の進捗表示、 ピーク値・濃度の経時変化をモニタリングするヒストリーチャンネル ※プロセス制御、Excel出力のアドオンモジュールあり |
AvaRaman-532 HERO-EVO に付属 |
| Panorama Light | 装置での測定、 2D・3Dデータの可視化、 スペクトルライブラリ検索、 付加情報を含めたライブラリへのアーカイブ、 各種データフォーマットの変換 |
AvaRaman Bundle （D / E / F）に付属 |
| Panorama-Pro | 2D・3Dスペクトルデータ処理 （ATR補正、散乱補正、ベースライン補正、ノイズ統計、単位変換、多項式フィッティングなど） |
オプション |
| Panorama-Raman | ラマンスペクトルの解釈、官能基の帰属 | Panorama-Pro用 アドオン |
| Panorama-Search | ライブラリモジュール、スペクトル検索 | |
| Panorama-Quantify | 多変量解析 （PLS-1、PLS-2、SIMPLS、MLR、PCA、PCR） |
|
| Panorama-Security | 21 CFR Part 11 準拠：監査証跡（Audit Trail）、ユーザー権限管理 （FDA/GxP規制環境向け） |
※AvaSoft-Raman、AvaSoft-COL、-IRRAD、-ThinFilm をまとめたフルパッケージのソフトウェア「AvaSoft-All」もご用意しています。
高感度に分子を検出できるSERS基板です。研究開発等の幅広い用途でお使いいただけます。広域においてSERS信号が均一で、低ノイズな点が特徴です。
