位置検出、レーザー光の軸合わせに最適な高感度フォトダイオード
4-Quadrant Detectorはブラックシリコン技術によって確立されたアプローチにより、UV-VIS-NIRスペクトル全体にわたって理想に近い外部量子効率を実現し、入射光を検出します。
高い量子効率と検出器の低ノイズ特性により、微弱な信号を検出する際に優れた性能を発揮。レーザーガイダンスから光通信などの既存のアプリケーションを強化し、NIR検出を飛躍的に向上します。
四分割光検出器 4-Quadrant Detector
製品の特徴
- 優れた感度 0.64A/W @1064nm（近赤外線）
- 入射光の正確な位置情報
- 低暗電流と高速応答時間による高応答性
製品情報
仕様
| 4-QUADRANT DETECTOR | |
|---|---|
| 受光部（1要素） | 38.5 mm2 |
| ギャップ | 70 μm |
| 暗電流 Typ.（1要素） | 5 nA |
| 暗電流温度係数 Typ.（1要素） | 1.11 time/℃ |
| 応答性 @1064 nm Typ. | 0.64 A/W |
| 降伏電圧(逆電流 2μA) | 250 V |
| 静電容量 Typ.（1要素） | 16 pF |
| 立ち上がり時間 | 15 ns |
| クロストーク | 2 % |
| 加熱抵抗 | 40 Ω |
| 抵抗温度検出器 | 1,000 Ω |
| NEP（Noise Equivalent Power） @λp | 6.30 e-14 W/ √Hz |
| 視野角 | ± 75 ° |
製品に関するご注意
- ※ 製品改良のため、仕様・外観・構成等は、予告なく変更となる場合がございます。あらかじめご了承ください。
アプリケーション
- レーザー測距装置やLiDAR
- レーザー警告装置
- 自由空間光通信（FSO 通信）
- 光ピンセット
- 産業用途（自動コリメーション、自動アライメント、位置検知）

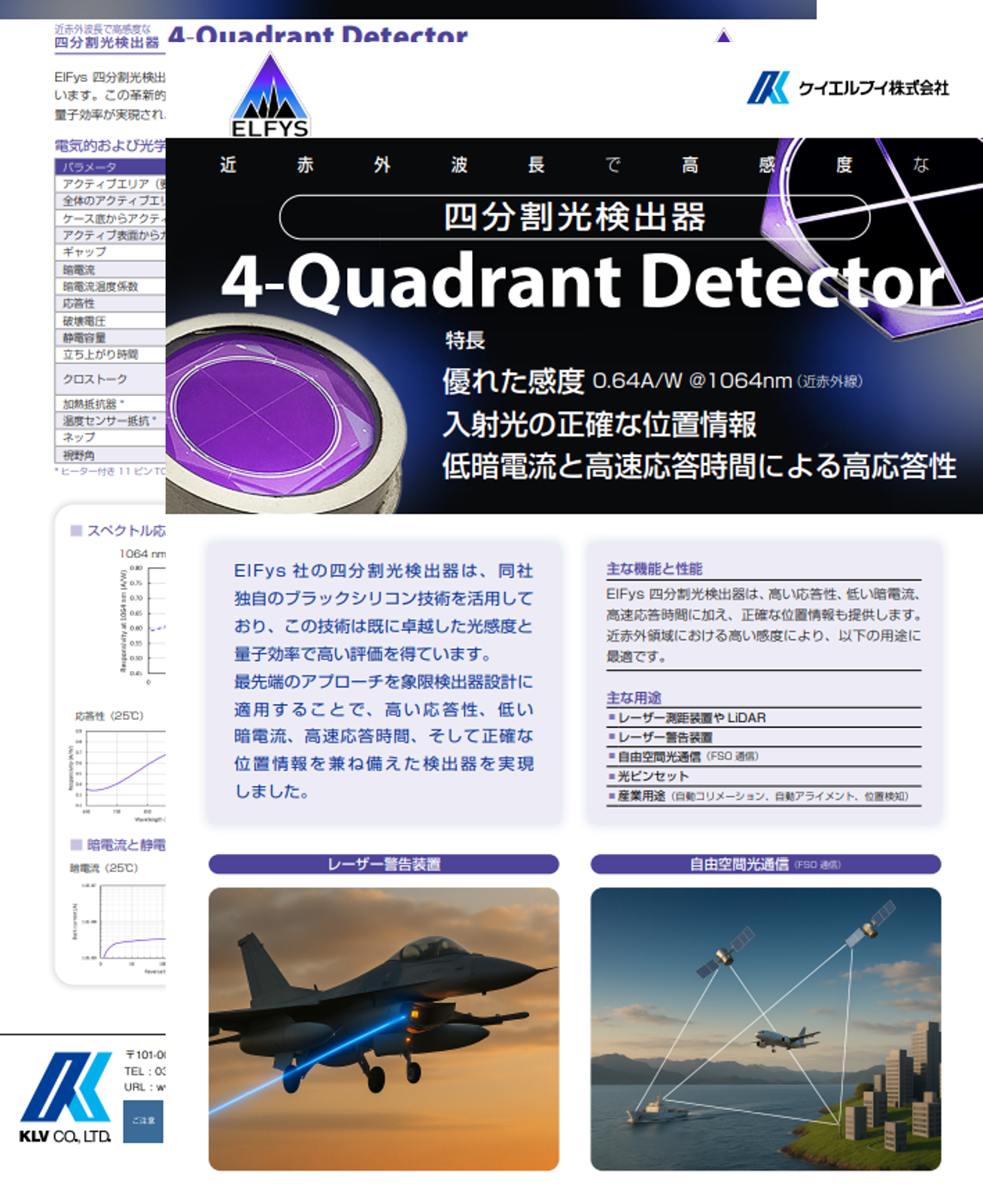

PDF資料ダウンロード
