水中用ハイパースペクトルカメラ
UHI （Underwater Hyperspectral Imager）

水中用ハイパースペクトルカメラ <br>UHI （Underwater Hyperspectral Imager）

水中アプリケーションに最適なハイパースペクトルカメラ

ecotone社のハイパースペクトルカメラは、水中で撮影可能なラインスキャンタイプのハイパースペクトルカメラです。
ハイパースペクトルカメラは2種類あり、 Scientific UHI 6 OVは、水深2000ｍまで調査可能な深層用ハイパースペクトルカメラです。 Observer UHI 6 OVは水深300ｍまで調査可能な浅海用ハイパースペクトルカメラです。

Scientific UHI 6 OV

Scientific UHI 6 OVは、水深2000ｍまで調査可能な深層用ハイパースペクトルカメラです。

水中用途に適したRGBカメラ搭載のハイパースペクトルカメラ。ROVやAUVに搭載可能。

Observer UHI 6 OV

Observer UHI 6 OVは、水深300ｍまで調査可能な浅海用ハイパースペクトルカメラです。

浅海用に特化したハイパースペクトルカメラ。関心領域を変えることで最大200Hzのフレームレートに対応します。

製品構成

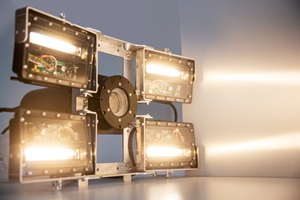

ハイパースペクトルオーシャンビジョンシステム

“水中ハイパースペクトルカメラ”と”光源”と”高度計(アクセサリ)”を組み合わせたパッケージです。

後方散乱と消費電力が低減され、最適な水中ハイパースペクトル画像を提供します。

各モジュールの詳細はこちら

水中ハイパースペクトルカメラ
光源

問い合わせ

カタログ

製品の特徴

深海で利用可能なハイパースペクトルカメラ
水中での可視光域の波長に対応
オプションで光源や高度計などを組み合わせられる

製品情報

仕様アプリケーション PDF資料
ダウンロード

仕様

モデル	Scientific UHI 6 OV	Observer UHI 6 OV
製品画像
最大深度	2,000 m	300 m
スリットサイズ	80μm
最大フレームレート	100 Hz 200 Hz(関心領域減らした場合)	100 Hz
水平画角/垂直画角	∼50◦ / ∼0.4◦ (In water) ∼68◦ / ∼0.54◦ (In air)
空間分解能	968 pixels	1,936 pixels
測定波長範囲	380∼750 nm	400∼700 nm
波長分解能 FWHM	5.5 nm
スペクトルバンド数	∼800	∼170
ABC分解能	12-bit
露光時間	1∼5,000 ms
搭載RGBカメラ	5 MP, XIMEA MU9PC-MH, max 5 FPS (or equivalent)	―
インターフェース	Ethernet
入力電圧	9∼75 VDC
内部ストレージ	∼1 TB ∼2 TB(オプション)	∼500 GB ∼1 TB(オプション)
定格(最大)消費電力/標準消費電力	35 W / 24 W
重量(ホルダーなし)	∼7.8 kg	∼7.7 kg
寸法(長さ×直径) (ホルダーなし)	390 mm x 135 mm
筺体材質	黒アルマイト
先端レンズ材質	石英ガラス	プレキシガラス
動作温度（水中）	-5 ∼ +35 ℃
動作温度（空気中）	-5 ∼ +25 ℃
保管温度	-5 ∼ +35 ℃

光源

モデル	SpectraLux ライトシステム (SpectraLux 2 ×4個＋フレーム＋接続ケーブル)	SpectraLux 2
製品画像
内臓光源	LED
消費電力	24∼48 VDC / Max 178 W	24∼48 VDC / Max 44.5 W
重量	8.5 kg	1.37 kg
寸法	381 x 608 x 90∼128 mm (照明の調整角度による)	128 x 207 x 49 mm
最大深度	300 m	500 m
