固体アイセーフレーザー
mooriは、レーザー測距、照準、モニタリング、軍事、バイオメディカル、3Dマッピングアプリケーション向けに、目に安全なダイオード励起固体レーザー（DSPPL）モジュールを提供しています。
DSPPLモジュール SEEL
製品の特徴
- Er,Yb:glass（エルビウム・イッテルビウム共添加ガラス）
- QスイッチタイプをActive/Passive両方
- MIL-STD-810G規格取得
製品情報
仕様

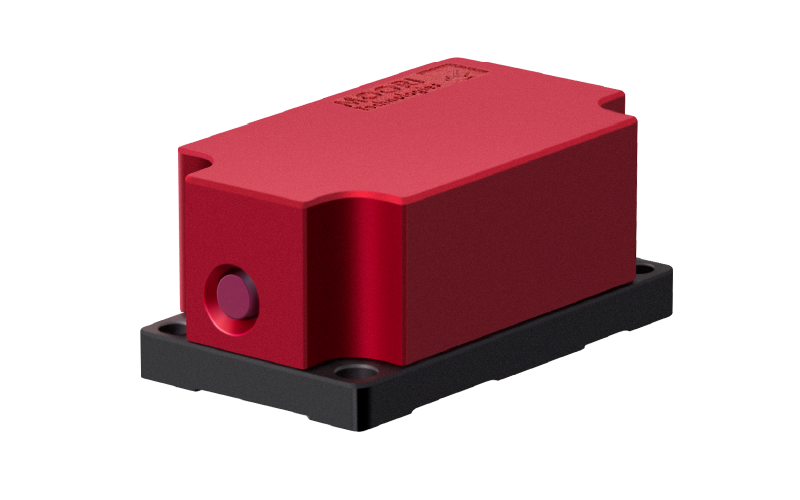

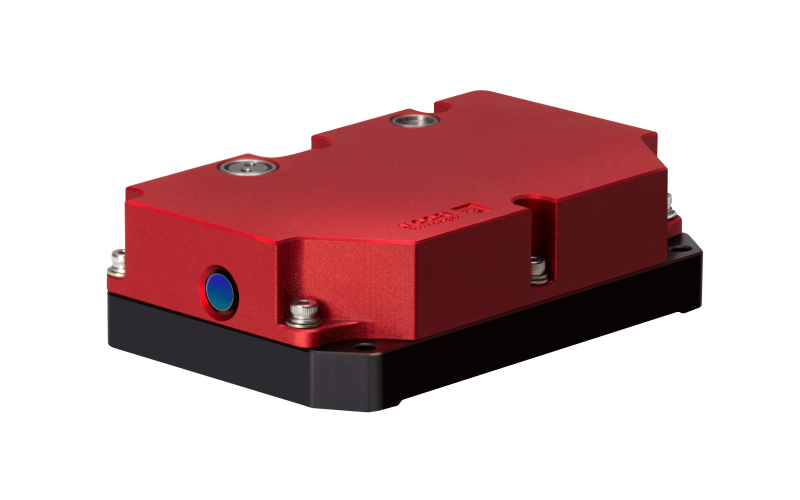

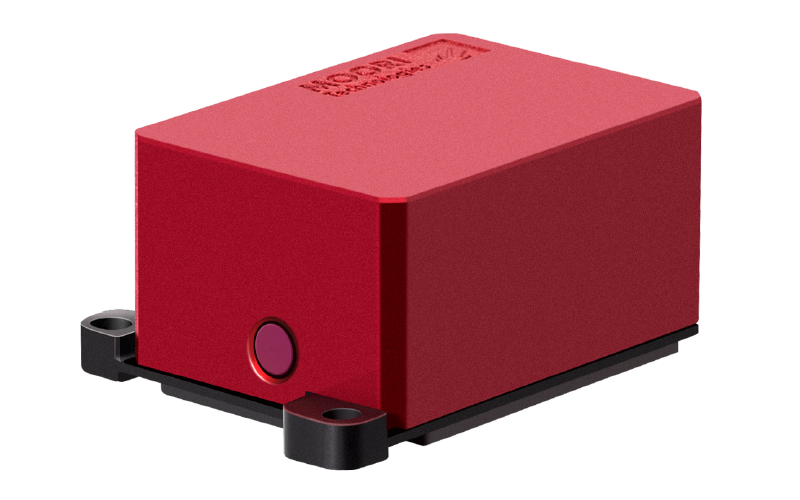

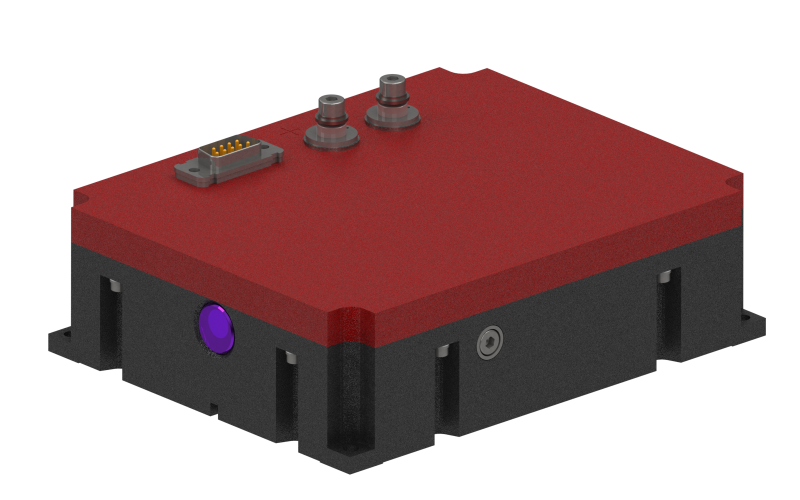

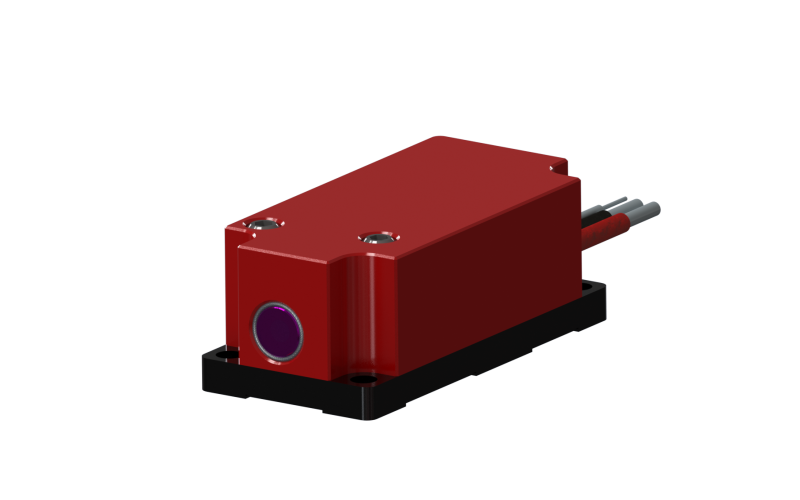

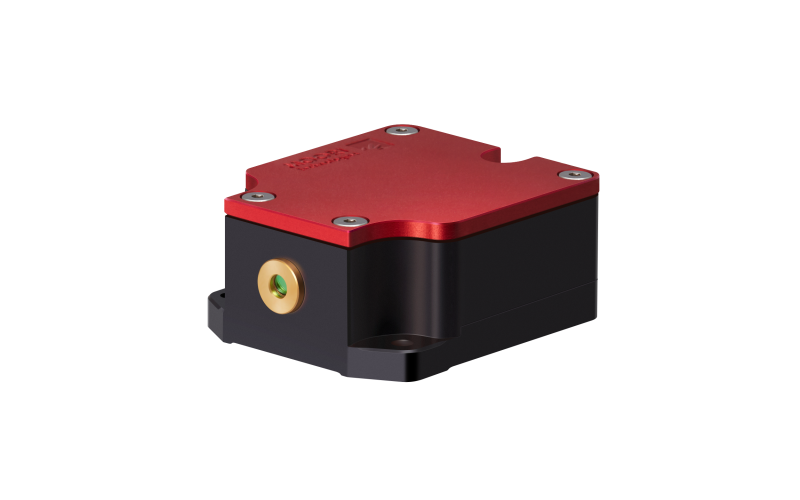

| 品番 | ES-8 | ESH-8 | ES-2A | ESH-2 | ESH-2-mini | ESH-3 | ESH-100 |
|---|---|---|---|---|---|---|---|
| 製品画像 |  |
 |
 |
 |
 |
 |
 |
| レーザータイプ | Er,Yb:glass（エルビウム・イッテルビウム共添加ガラス） | ||||||
| エネルギー | > 8 mJ | > 1.8 mJ | > 1.5 mJ | > 0.8 mJ | > 3 mJ | ≧ 75 mJ | |
| パルスレート（繰り返し周波数） | 1 Hz | 1~15 Hz | 1 Hz | SS~10 Hz | SS, 10 Hz | 5 Hz | 15~30 Hz |
| 波長 | 1535 nm | ||||||
| パルス幅 | 9 ns/td> | 25 ns | 6 ns | 6 ns | ~6 ns | 6 ns | < 20 ns |
| ビーム発散角 | < 3 mrad/td> | < 4 mrad | < 6 mrad | < 5 mrad | < 6 mrad | < 4 mrad | TBD |
| Qスイッチタイプ | Pssive | Active | Pssive | Pssive | Pssive | Pssive | Active |
| サイズ | 78 × 48 × 23 mm | 154 × 60 × 44 mm | 35 × 31 × 17 mm | 32 × 18 × 14 mm | 29 × 22 × 14 mm | 37 × 18 × 14 mm | 150 × 120 × 56 mm |
| 重量 | 300 g | 700 g | 45 g | 24 g | 17 g | 35 g | 700 g |
| 電圧 | 6 V | 2 V | 4 V | TBD | |||
| 消費電流 | 100 A | TBD | |||||
| 動作温度 | -40 ~ +70 ℃ | -40 ~ +71 ℃ | -30 ~ +61 ℃ | ||||
| 規格 | MIL-STD-810G | ||||||

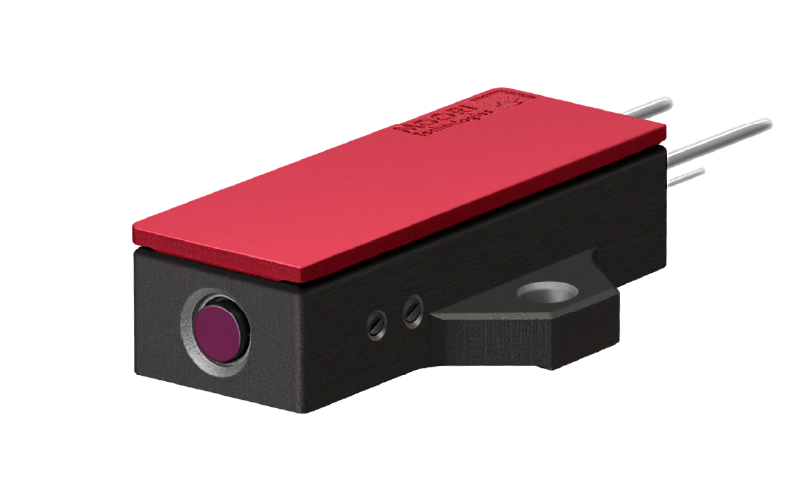

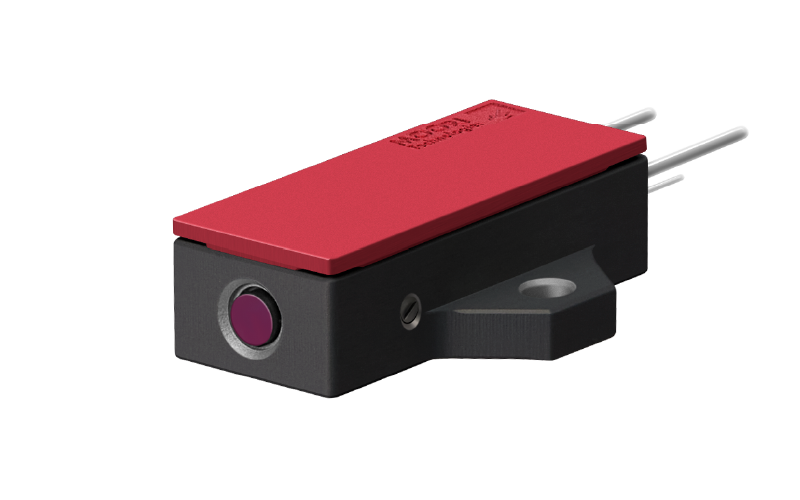

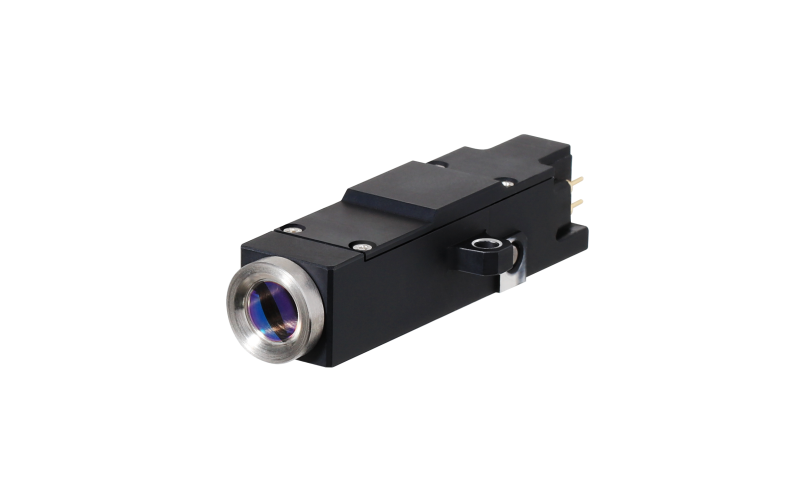

| 品番 | EEH-20 | EEH-20B | EET-200B | EET-300B |
|---|---|---|---|---|
| 製品画像 |  |
 |
 |
 |
| レーザータイプ | Er,Yb:glass（エルビウム・イッテルビウム共添加ガラス） | |||
| エネルギー | > 20 mJ | ≧ 200 μJ | ≧ 300 μJ | |
| パルスレート（繰り返し周波数） | 1 kHz | 20 Hz | 10 Hz | |
| 波長 | 1535 nm | |||
| パルス幅 | 5 ns/td> | 6~8 ns | 4~5 ns | |
| ビーム発散角 | < 5 mrad/td> | < 24 mrad | ― | |
| Qスイッチタイプ | Pssive | |||
| サイズ | 51 × 22 × 13 mm | 25 × 19 × 7 mm | 28 × 19 × 8 mm | 28 × 19 × 8 mm |
| 重量 | 20 g | 6 g | 7 g | |
| 電圧 | 2 V | |||
| 消費電流 | 4 A | 18 A | ||
| 動作温度 | -40 ~ +70 ℃ | |||
| 規格 | MIL-STD-810G | |||
アプリケーション
- レーザー測量
- 目標補足システム
- SWIR光源
- 産業用センサー

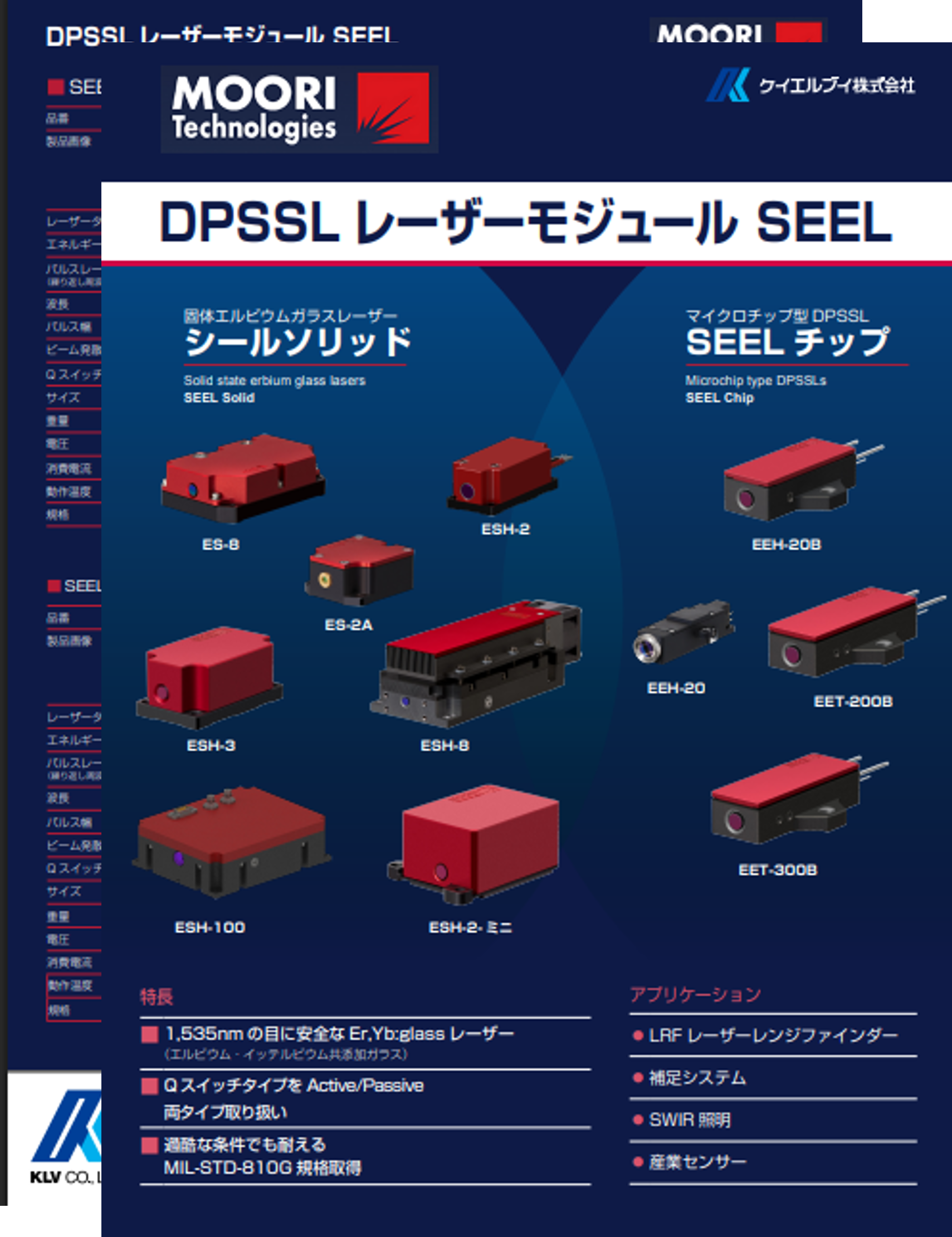

PDF資料ダウンロード
