EOLS-470-590 データシート
|
波長
|
タイプ
|
ケース
|
|---|---|---|
| blue(470nm) | InGaN | SMD 3018（1008）, side view |
 |
 |
|
説明
|
|
|---|---|
|
- サイズ1008：3.0（L）×1.8（W）×1.0（H）mm - 回路基板：ガラス積層エポキシ - RoHS適合デバイス - リードフリー半田、半田パッド：金メッキ - カソードでのマーキング - ESD分類（MIL-STD-883E）- クラス1 |
最大定格
|
パラメーター
|
テストコンディション
|
シンボル
|
値
|
単位
|
|---|---|---|---|---|
| 順方向電流 | IF | 20 | mA | |
| ピーク順方向電流 | tp ≤ 100 µs, т = 1:10 | IFM | 100 | mA |
| 逆方向電圧 | VR | 5 | V | |
| 逆方向電流 | IR | 100 | μA | |
| 動作温度範囲 | Tamb | -40 to +85 | °C | |
| 保管温度範囲 | Tstg | -40 to +85 | °C | |
| 耐熱性 | RthJA | 500 | K/W |
光学的・電気的特性
Tamb = 25℃、特に指定のない限り
|
パラメーター
|
シンボル
|
テストコンディション
|
最小値
|
タイプ
|
最大値
|
単位
|
|---|---|---|---|---|---|---|
| 順方向電圧 | VF | IF= 20 mA | 3.3 | 3.5 | V | |
| 光度 | IV | IF= 20 mA | 180 | 240 | mcd | |
| 主波長 | λd | IF= 20 mA | 470 | nm |
技術情報
最大順方向電流（DC）特性
視向角
リードフリー半田用 赤外リフロー半田プロファイル

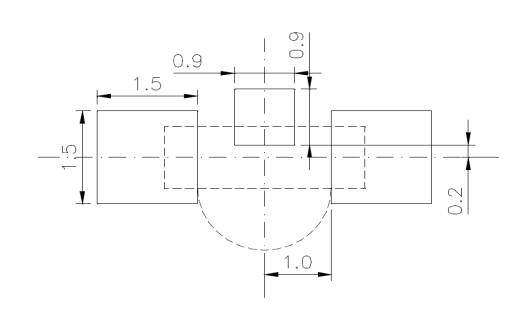

推奨半田付けパターン
手動半田付け：最大電力25 W / 3 s / 300°C
