赤外線LEDチップ 760nm EOLC-760-17 - 赤外線LEDチップ

波長	タイプ	電極
赤外線（760nm）	AlGaAs, DDH	N (cathode) up

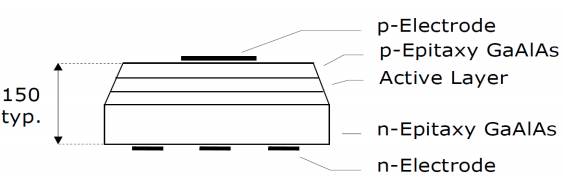

すべての寸法はミクロン単位
チップ寸法：±25μm
メタライゼーションパッドの寸法：±15μm

電極：金合金
ワイヤボンドコンタクトはまた、正方形を用いることができる

光学的・電気的特性

T_amb = 25℃、特に指定のない限り

パラメータ	テストコンディション	シンボル	最小値	標準	最大値	単位
順方向電圧	I_F= 20 mA	V_F		1.65	1.95	V
逆方向電流	V_R= 5V	I_R			10	μA
放射パワー*	I_F= 20 mA	Φ_e	4	5		mW
ピーク波長	I_F= 20 mA	λ_p	750	760	770	nm
半値幅	I_F= 20 mA	∆λ_0.5		29		nm
スイッチング時間	I_F= 20 mA	t_r, t_f		25; 16		ns

* TO-18ヘッダのベアチップで測定

接着フィルムのチップ、ワイヤボンドのサイドトップ付き。

数百個～数千・数万個規模の大ロット対応・継続供給可能です。リストに無い波長対応など、カスタマイズも可能、ご相談ください。
