EOLD-760-324 データシート
|
波長
|
タイプ
|
ケース
|
|---|---|---|
| 赤外線(760nm) | AIGaAs/AlGaAs, DDH | 3mmプラスチックレンズ |

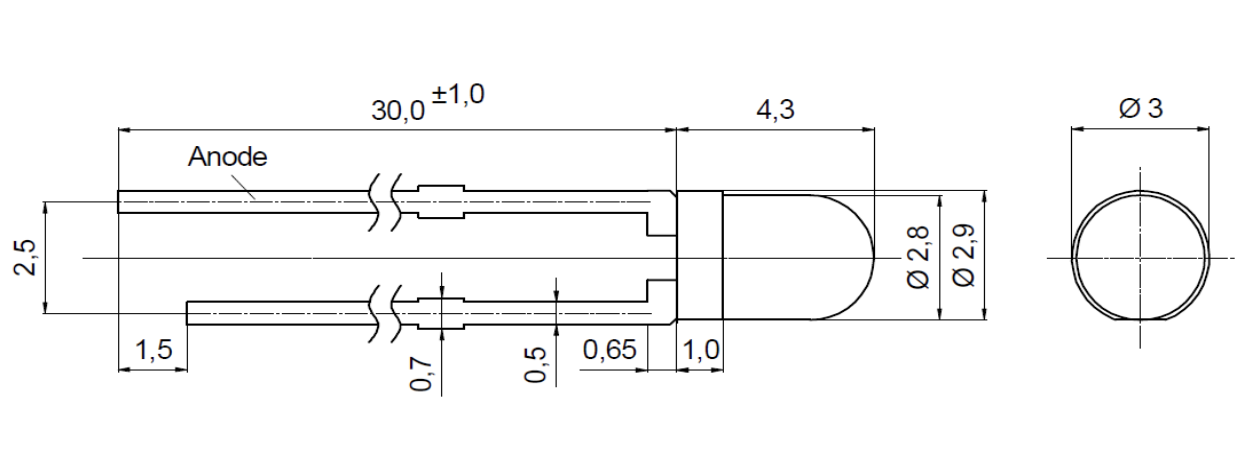

 すべての寸法（mm） |
|
説明
|
|---|
|
・高出力、高速赤外線LED
・標準3mmパッケージのコンパクト設計 ・スタンドオフのない筐体 |
|
アプリケーション
|
|
光通信、安全装置、オートメーション
|
最大定格
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
テストコンディション
|
シンボル
|
値
|
単位
|
|---|---|---|---|---|
| 順方向電流 | IF | 50 | mA | |
| ピーク順方向電流 | tp ≤ 50 µs, tp/T = ½ | IFM | 100 | mA |
| 消費電力 | PD | 120 | mW | |
| 動作温度範囲 | Tamb | -20 to +80 | ℃ | |
| 保存温度範囲 | Tstg | -55 to +85 | ℃ | |
| 接合部温度 | TJ | 100 | ℃ | |
| 半田付け温度 | t < 5 s, 3 mm from case | Tslg | 260 | ℃ |
光学的・電気的特性
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
シンボル
|
テストコンディション
|
最小値
|
標準
|
最大値
|
単位
|
|---|---|---|---|---|---|---|
| 順方向電圧 | VF | IF= 20 mA | 1.7 | 2.0 | V | |
| 順方向電圧 | VF | IF= 50 mA | 2.0 | V | ||
| 逆方向電圧 | VR | IR= 100 µA | 5 | V | ||
| 放射パワー | Φe | IF= 20 mA | 4 | 6 | mW | |
| 放射パワー | Φe | IF= 50 mA | 14 | mW | ||
| 放射強度 | Ie | IF= 20 mA | 24 | 30 | mW/sr | |
| 放射強度 | Ie | IF= 50 mA | 70 | mW/sr | ||
| ピーク波長 | λp | IF= 20 mA | 750 | 760 | 775 | nm |
| 半値幅 | ∆λ0,5 | IF= 20 mA | 30 | nm | ||
| 指向角 | φ | IF= 20 mA | 20 | deg. | ||
| スイッチング時間 | tr, tf | IF= 20 mA | 35 | ns |
数百個～数千・数万個規模の大ロット対応・継続供給可能です。カスタマイズも可能、ご相談ください。
760nmのLED一覧
|
型番
|
波長
|
パッケージ
|
放射パワー
|
指向角
|
|---|---|---|---|---|
| EOLD-760-324 | 760nm | 3mm | 6 mW | 20 deg. |
| EOLD-760-524 | 760nm | 5mm | 6 mW | 20 deg. |
| EOLS-760-227 | 760nm | Ceramic SMD 6046 | 44 mW | 20 deg. |
760nmのLEDチップ一覧
|
型番
|
波長
|
チップサイズ
|
光度
|
放射パワー
|
|---|---|---|---|---|
| EOLC-760-17 | 760 nm | 365 | 5 mW | |
| EOLC-760-21 | 760 nm | 960 | 35 mW | |
| EOLC-760-25 | 760 nm | 325 | 2.5 mW | |
| EOLC-760-27 | 760 nm | 365 | 5 mW |
