EOLS-740-843 データシート
|
波長
|
タイプ
|
ケース
|
|---|---|---|
| 近赤外線(740nm) | AlGaAs | SMD3216（1206）、レンズ付き |
 |
 |
|
説明
|
|
|---|---|
|
- サイズ1206: 3.2 (L) x 1.6 (W) x 1.95 (H) mm
- 回路基板：ガラス積層エポキシ - RoHS適合デバイス - リードフリー半田、半田パッド：金メッキ - アノードでのマーキング |
最大定格
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
テストコンディション
|
シンボル
|
値
|
単位
|
|---|---|---|---|---|
| ピーク順方向電流 | tp ≤ 100 µs, τ = 1:10 | IFP | 150 | mA |
| 連続的順方向電流 | IF | 30 | mA | |
| 逆方向電圧 | VR | 5 | V | |
| 動作温度 | Tamb | -40 to +85 | ℃ | |
| 保存温度範囲 | Tstg | -55 to +85 | ℃ | |
| 熱抵抗 | RthJA | 450 | K/W |
光学的・電気的特性
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
シンボル
|
テストコンディション
|
最小値
|
標準
|
最大値
|
単位
|
|---|---|---|---|---|---|---|
| 順方向電圧 | VF | IF= 30 mA | 1.7 | 2 | V | |
| 逆方向電流 | IR | VR= 5 V | 100 | μA | ||
| 放射パワー | Φe | IF= 30 mA | 10 | mW | ||
| 放射強度 | Ie | IF= 30 mA | 3.2 | 6 | mW/sr | |
| ピーク波長 | λp | IF= 30 mA | 730 | 740 | 750 | nm |
| 半値幅 | ∆λ0,5 | IF= 30 mA | 40 | nm | ||
| 指向角 | φ | IF= 30 mA | 40 | deg. | ||
| 立上り・立下がり時間 | tr, tf | IF= 30 mA | 40 | 160 | ns |
技術情報
最大順方向電流（DC） 特性
放射パターン

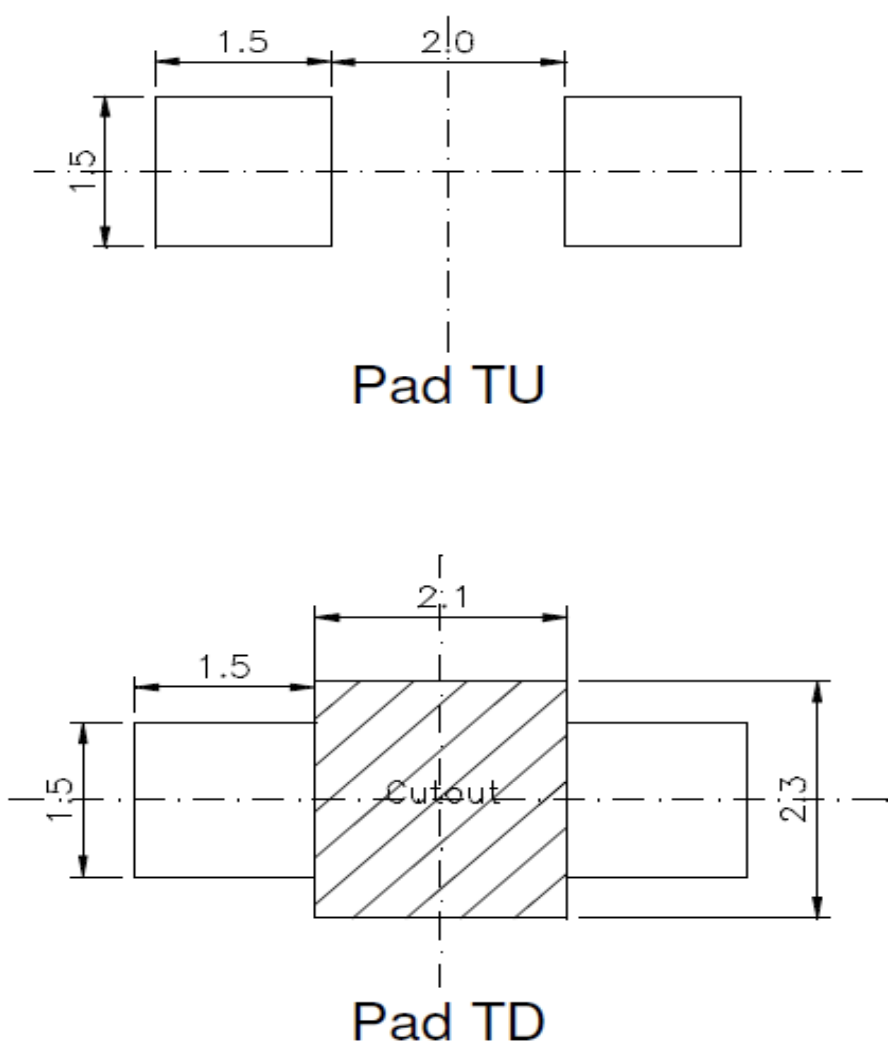

推奨半田付けパターン
赤外リフロー半田付け プロフィール
赤外リードフリー半田付け プロフィール
手動半田付け：最大電力25 W / 3 s / 300°C
赤外線LED 製品一覧
740nmのLED一覧
|
型番
|
波長
|
パッケージ
|
放射パワー
|
指向角
|
|---|---|---|---|---|
| EOLD-740-524 | 740nm | 5mm | 6 mW | 20 deg. |
| EOLS-740-843 | 740nm | SMD 1206 | 10 mW | 40 deg. |
| EOLS-740-496 | 740nm | Ceramic SMD 3838 | 42 mW | 120 deg. |
740nmのLEDチップ一覧
|
型番
|
波長
|
チップサイズ
|
光度
|
放射パワー
|
|---|---|---|---|---|
| EOLC-740-21 | 740 nm | 960 | 35 mW | |
| EOLC-740-25 | 740 nm | 325 | 3 mW | |
| EOLC-740-27-2 | 740 nm | 365 | 3.8 mW |
