波長
|
タイプ
|
ケース
|
---|---|---|
赤外線(740nm) | AIGaAs/AlGaAs, DDH | 5mmプラスチックレンズ |

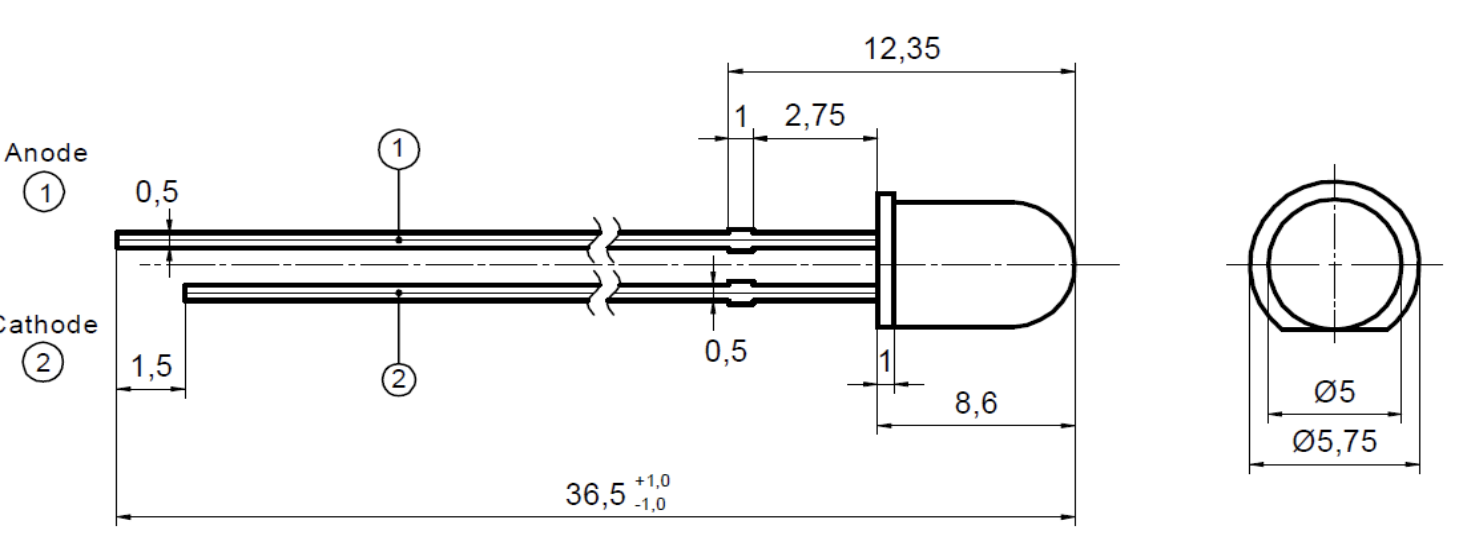

![]() すべての寸法(mm) |
説明
|
---|
・ハイパワーの高速赤外線LED(標準5mmパッケージ)
・ナロービームフォーカスレンズ ・筐体オプション(リードにおける取り付け面とベース面の間隔有り無し) |
アプリケーション
|
光通信、安全装置、オートメーション
|
Tamb = 25℃、特に指定のない限り
パラメータ
|
テストコンディション
|
シンボル
|
値
|
単位
|
---|---|---|---|---|
順方向電流 | IF | 50 | mA | |
ピーク順方向電流 | tp ≤ 50 µs, tp/T = ½ | IFM | 100 | mA |
消費電力 | PD | 120 | mW | |
動作温度範囲 | Tamb | -20 to +80 | ℃ | |
保存温度範囲 | Tstg | -55 to +85 | ℃ | |
接合部温度 | TJ | 100 | ℃ | |
半田付け温度 | t < 5 s, 3 mm from case | Tslg | 260 | ℃ |
Tamb = 25℃、特に指定のない限り
パラメータ
|
シンボル
|
テストコンディション
|
最小値
|
標準
|
最大値
|
単位
|
---|---|---|---|---|---|---|
順方向電圧 | VF | IF= 20 mA | 1.7 | 2.0 | V | |
動作電圧* | VF | IF= 50 mA | 2.0 | V | ||
逆方向電圧 | VR | IR= 100 µA | 5 | V | ||
放射パワー | Φe | IF= 20 mA | 4 | 6 | mW | |
放射パワー* | Φe | IF= 50 mA | 14 | mW | ||
放射強度 | Ie | IF= 20 mA | 24 | 30 | mW/sr | |
放射強度* | Ie | IF= 50 mA | 70 | mW/sr | ||
ピーク波長 | λp | IF= 20 mA | 730 | 740 | 750 | nm |
半値幅 | ∆λ0,5 | IF= 20 mA | 30 | nm | ||

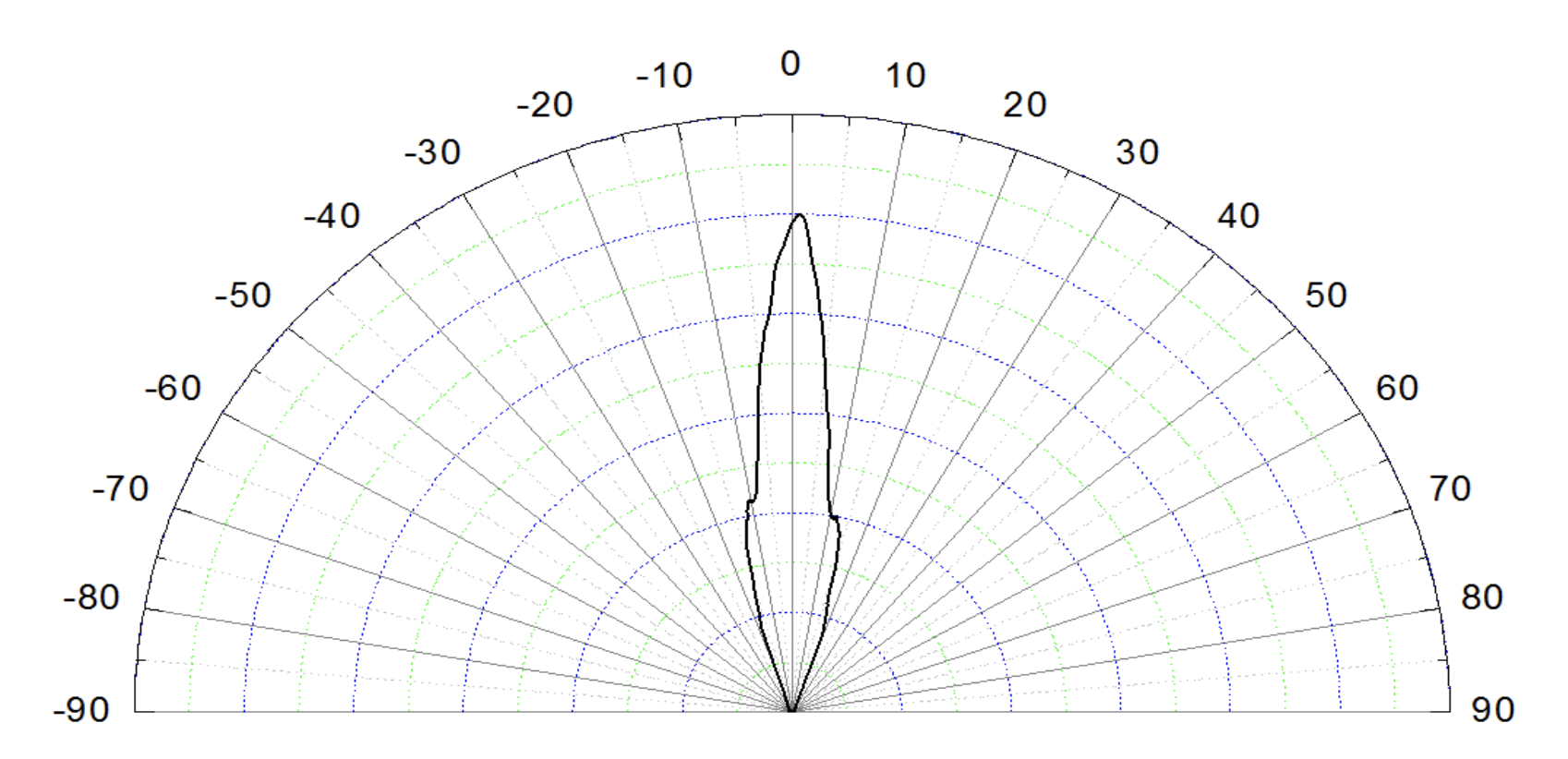

指向角 | φ | IF= 20 mA | 20 | deg. | ||
スイッチング時間 | tr, tf | IF= 20 mA | 35 | ns |
数百個~数千・数万個規模の大ロット対応・継続供給可能です。カスタマイズも可能、ご相談ください。
型番
|
波長
|
パッケージ
|
放射パワー
|
指向角
|
---|---|---|---|---|
EOLD-740-524 | 740nm | 5mm | 6 mW | 20 deg. |
EOLS-740-843 | 740nm | SMD 1206 | 10 mW | 40 deg. |
EOLS-740-496 | 740nm | Ceramic SMD 3838 | 42 mW | 120 deg. |
型番
|
波長
|
チップサイズ
|
光度
|
放射パワー
|
---|---|---|---|---|
EOLC-740-21 | 740 nm | 960 | 35 mW | |
EOLC-740-25 | 740 nm | 325 | 3 mW | |
EOLC-740-27-2 | 740 nm | 365 | 3.8 mW |
