EOLS-1650-199 データシート

波長
タイプ
ケース
赤外線(1650nm) InGaAsP SMD 3216(1206)
説明
- サイズ1206:3.2(L)×1.6(W)×1.2(H)mm
- 回路基板:ガラス積層エポキシ
- RoHS適合デバイス
- リードフリー半田、半田パッド:金メッキ
- カソードでのマーキング
- 高い発光強度

最大定格

Tamb = 25℃、特に指定のない限り

パラメータ
テストコンディション
シンボル
単位
順方向電流 IF 50 mA
ピーク順方向電流 t ≤ 100 µs, T = 1 ms IFM 100 mA
逆方向電圧 IR=100 µA IFM 5 V
動作温度範囲 Tamb -40 to +85 °C
保管温度範囲 Tstg -55 to +85 °C
熱抵抗 RthJA 450 K/W

光学的・電気的特性

Tamb = 25℃、特に指定のない限り

パラメータ
シンボル
テストコンディション
最小値
標準
最大値
単位
順方向電圧 VF IF= 50 mA 1.0 1.3 V
放射パワー Φe IF= 50 mA 1.7 mW
ピーク波長 λp IF= 50 mA 1600 1650 1700 nm
半値幅 ∆λ0,5 IF= 50 mA 130 nm
指向角 φ IF= 50 mA 120 deg.

技術情報

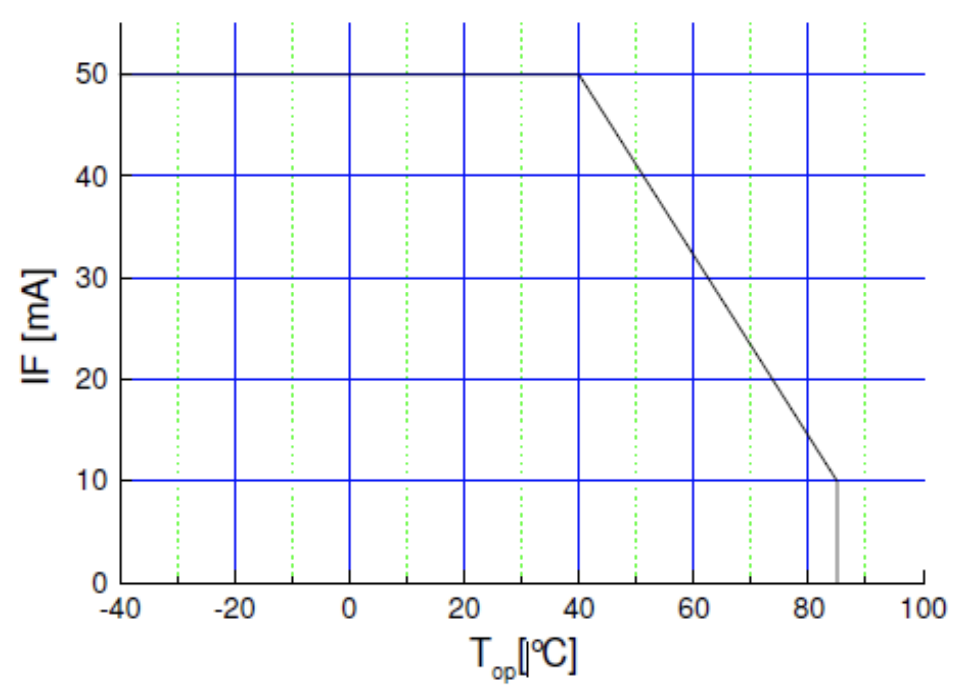

最大順方向電流(DC)特性

放射パターン

推奨半田付けパターン

赤外リフロー半田付け プロフィール

赤外リードフリー半田付け プロフィール

手動半田付け:最大電力25 W / 3 s / 300°C

 赤外線LED 製品一覧

数百個~数千・数万個規模の大ロット対応・継続供給可能です。カスタマイズも可能、ご相談ください。

1650nmのLED一覧

型番
波長
パッケージ
放射パワー
指向角
EOLD-1650-015 1650nm TO-46 1 mW 6 deg.
EOLD-1650-525 1650nm 5mm 1.5 mW 20 deg.
EOLS-1650-995 1650nm PLCC4 0.8 mW 90 deg.
EOLS-1650-199 1650nm SMD 1206 1.7 mW 140 deg.
EOLS-1650-843 1650nm SMD 1206 1.7 mW 40 deg.

1650nmのLEDチップ一覧

型番
波長
チップサイズ
光度
放射パワー
EOLC-1650-17-1 1650 nm 360 2.5 mW
