EOLD-1200-015 データシート
|
波長
|
タイプ
|
ケース
|
|---|---|---|
| 赤外線(1200nm) | InGaAs/InP, MQW | ガラスキャップ付きTO-46 |
 |
|
説明
|
|---|
|
・高出力
・高速 ・ナロービーム ・高信頼性 |
|
アプリケーション
|
|
光スイッチ、光通信、安全装置、オートメーション
|
最大定格
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
テストコンディション
|
シンボル
|
値
|
単位
|
|---|---|---|---|---|
| 順方向電流 | IF | 100 | mA | |
| ピーク順方向電流（パルス） | t ≤ 50 µs, T = 100 µs | IFM | 200 | mA |
| 逆方向電圧 | IR=10 µA | IFM | 5 | V |
| 消費電力 | PD | 115 | mW | |
| 動作温度範囲 | Tamb | -20 to +85 | ℃ | |
| 保存温度範囲 | Tstg | -30 to +100 | ℃ | |
| 半田付け温度 | t< 5 s, 3 mm from case | Tslg | 260 | ℃ |
| 接合部温度 | TJ | 100 | ℃ |
光学的・電気的特性
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
シンボル
|
テストコンディション
|
最小値
|
標準
|
最大値
|
単位
|
|---|---|---|---|---|---|---|
| 順方向電圧 | VF | IF= 20 mA | 0.9 | 1.0 | V | |
| 順方向電圧 | VF | IF= 100 mA | 1.0 | 1.2 | V | |
| 放射パワー | Φe | IF= 20 mA | 1.1 | 1.5 | mW | |
| 放射パワー | Φe | IF= 100 mA | 7 | mW | ||
| ピーク波長 | λp | IF= 20 mA | 1170 | 1200 | 1230 | nm |
| 半値幅 | ∆λ0,5 | IF= 20 mA | 70 | nm | ||
| 指向角 | φ | IF= 20 mA | 6 | deg. | ||
| スイッチング時間 | tr, tf | IF= 20 mA | 25; 40 | ns |
技術情報

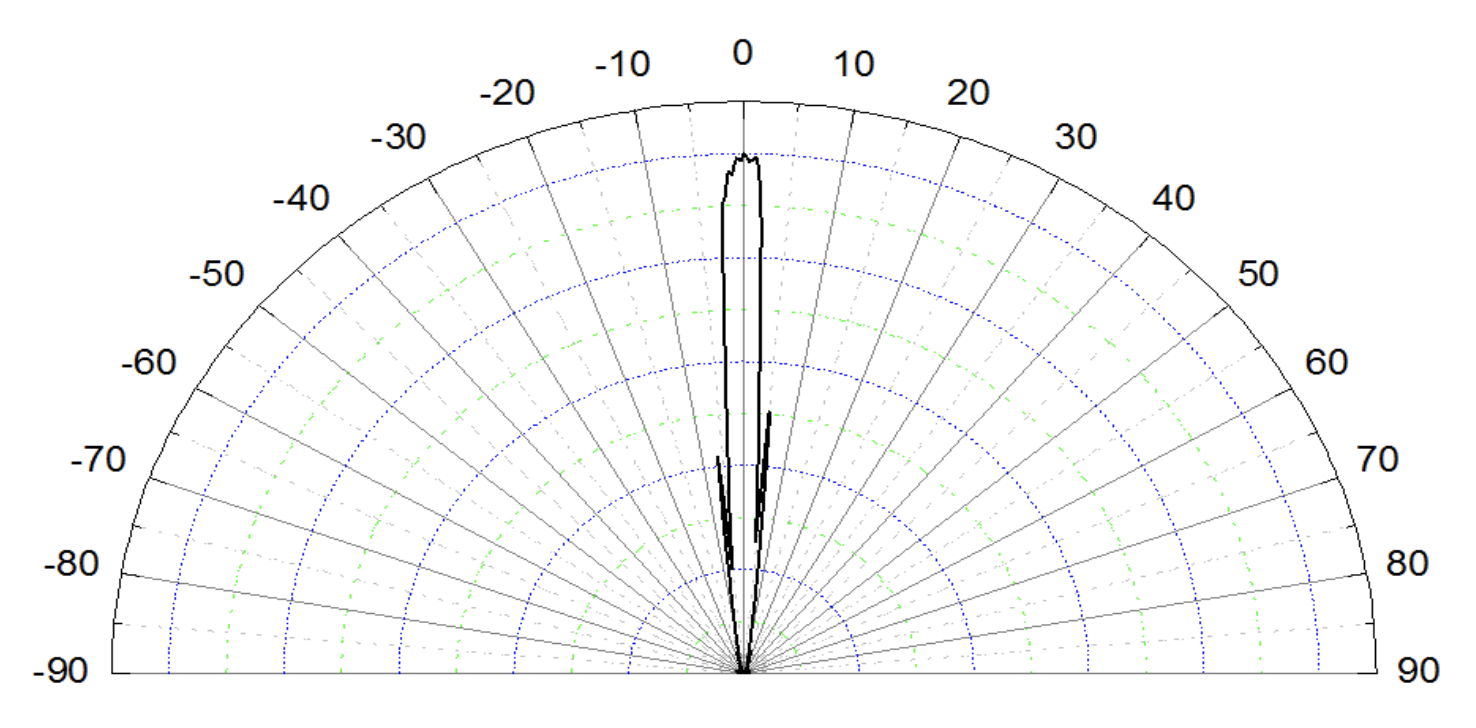

典型定期な放射パターン
