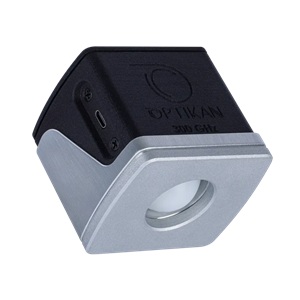

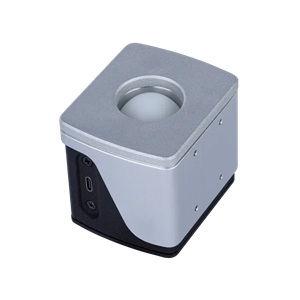

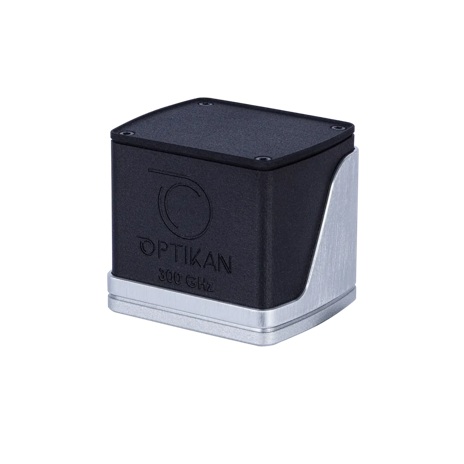

超小型・OEM向けミリ波イメージングモジュール uCore

非破壊・非接触検査が可能。OEM向けに最適な超小型モジュール

uCoreは、OPTIKAN社の「uSense」「uSense LITE」に搭載されているレーダーセンサーを、スタンドアロンモジュール化した製品です。非破壊検査ソリューションや品質管理システム、分析ソフトウェアへのセンサー組み込みを目的として開発されました。

75 × 61 × 65 mm・244 gという超小型・軽量の筐体で汎用性を最大限に追求した設計により、OEM・組み込み用途に最適です。

問い合わせ

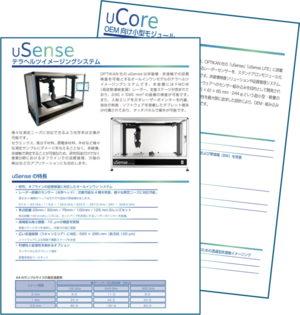

カタログ

製品の特徴

OEM 向けに設計されたモジュール uCore

小型・軽量：75 × 61 × 65 ｍｍ , 244 g
独自のコリメーションレンズ
USB-C接続で高い互換性
OPTIKAN のSDK 付属：既存の品質管理エコシステム内への導入が容易

4 つの独自の中心周波数（fc）および帯域幅（BW）

57.4 → 63 GHz (fc ≈ 60 GHz)
113.9 → 135.9 GHz (fc ≈ 120 GHz)
222.5 → 267.5 GHz (fc ≈ 240 GHz)
287 → 328.5 GHz (fc ≈ 300 GHz)

OPTIKAN社のuSense およびuSense LITE に基づき、 4つの独自の中心周波数（fc）および帯域幅（BW）を用意しており、用途に応じてご選択いただくことが可能です。

製品情報

仕様アプリケーション FAQ PDF資料
ダウンロード

仕様

光学性能

パラメータ		最小	標準	最大
取得レート	f_acq	32 Hz	-	71 Hz
深さ分解能^(*1)	R_z	1 mm	7 mm	-	120GHzチップで測定された値(Typ.)
信号対雑音比	SNR	40 dB	50 dB	60 dB	チップごとに異なります。最大値は120GHz時
光出力^(*2)	P_opt	-	-1.375 dBm	7 dBm	チップごとに異なります。最大値は60GHz時
最大測定距離	R_max	-	TBA	-
ビーム拡がり角^(*3)	Θ	-	2.8 °	-	各コリメーションレンズの半角

（*1）各レーダーの帯域幅に依存します。深さ分解能は帯域幅に反比例し、次の式で表されます。:R_z= c_o/2niBW（c_o：光速、n_i：チップアンテナからn^oiインターフェースまでの光路の屈折率、BW：帯域幅）
（*2）提供される全チップの中でアンテナが送信する最大電力。全チップの代表値から算出した平均電力。参考として、-1.375 dBm ≈ 0.729 mW、7 dBm ≈ 5 mW
（*3）付属のコリメーションレンズはHDPE（高密度ポリエチレン）製で、屈折率は1.53 です。これはレーダーチップの自然な広がり（発散）を補正するように設計されていますが、製造公差を考慮し、ビームの過度な収束（過収束）を避けるために完全には補正されていません。最高の性能を得るためにはコリメーションレンズの使用を推奨します。

電気仕様

パラメータ		最小	標準	最大
入力電圧^(*1)	V_in	4.75 V	5 V	5.25 V	USBで給電されます。^(*1)
消費電力^(*2)	P_in	-	TBA	4.725 W	60GHz uCore用
		-	3.709 W	4.725 W	120GHz uCore用
		-	TBA	4.725 W	240GHz uCore用
		-	TBA	4.725 W	300GHz uCore用

（*1）uCore はUSB-C コネクタを介してタブレットに接続され、OPTIKAN 製以外のサードパーティ製コンピュータやタブレットでも動作するように設計されています。従って、理論上はUSB 2.0 通信プロトコルに対応し、900 mA の電流を供給できるUSB-C ポートであれば互換性があります。
（*2）テストベンチで測定された値（Typical)になります。最大値は、理論上の最大電圧および最大消費電流から算出されています。

機械・動作仕様

パラメータ		最小	標準	最大
外形寸法	L×W×H	-	-	75×61×65 mm
重量	m	-	-	244 g
湿度^(*1)	（相対湿度）	40 %	-	50 %
動作温度	T_op	0	-	35 ℃
保管温度	T_sto	0	-	35 ℃

（*1）結露なきこと

製品に関するご注意

※ 製品改良のため、仕様・外観・構成等は、予告なく変更となる場合がございます。あらかじめご了承ください。

アプリケーション

湿り跡、剥離、接着剤、金属やプラスチックの異物、木材の節などの異物検出のための透過型非接触イメージング
厚み測定
研究開発における材料特性の評価
プロセスの検証および品質管理
OEM向けのマルチセンサーデバイスの統合

FAQ

uCoreとは何ですか？

A.

uCoreは、OPTIKAN社の「uSense」「uSense LITE」に搭載されているレーダーセンサーを、スタンドアロンのモジュールにした製品です。非破壊検査ソリューションや品質管理システム、分析ソフトウェアへのセンサーの組み込みを目的に開発されました。75 × 61 × 65 mm、244 gの小型・軽量の筐体で、OEM・組み込み用途に適しています。

選べる周波数帯を教えてください。

A.

4つの中心周波数（fc）と帯域幅（BW）から選べます。57.4〜63 GHz（fc ≈ 60 GHz）、113.9〜135.9 GHz（fc ≈ 120 GHz）、222.5〜267.5 GHz（fc ≈ 240 GHz）、287〜328.5 GHz（fc ≈ 300 GHz）です。用途に応じてお選びいただけます。

接続方法とSDKについて教えてください。

A.

USB-Cで接続し、USBから給電します（入力電圧4.75〜5.25 V）。OPTIKAN社のSDKが付属し、既存の品質管理システムへの導入を容易にします。OPTIKAN製以外のコンピュータやタブレットでも動作するように設計されており、理論上、USB 2.0通信に対応し900 mAの電流を供給できるUSB-Cポートであれば互換性があります。
