120W 反射型水銀ショートアークランプ 高輝度小型光源 LQ-HXP120

120W 反射型水銀ショートアークランプ 高輝度小型光源 LQ-HXP120

LEJ(Leistungselektronik JENA GmbH)

LQ-HXP120は、液体ライトガイドを接続した蛍光顕微鏡の励起光源です。
ランプの平均動作寿命は2000時間で、5段階可変式(5〜100%)の機械式ユニットにより調光が可能です。
また、高速シャッター,リモート制御、CAN-BUSによる外部制御も可能です。

製品の特徴

  • 長寿命(平均2000時間)
  • 調整不要、リフレクター付きランプユニット内蔵
  • ライトガイド非接続時のグレア防止
  • 5段階調光
  • 電子制御式シャッター内蔵
  • インターフェース:
     - リモートシグナル
     - 手動/フットスイッチ
     - 要求に応じてCAN-BUS接続
  • RoHS準拠
  • CE準拠
  • UL/CSA承認

製品情報

仕様

安全性 EN61010-1による
設備等級 I
保護等級 IP20(EN60529)
安全回路 本体オープン時に電源OFF
過熱防止 過熱時にランプ電圧OFF、冷却後再点灯
グレア防止 ライトガイドが非接続である限りライト出力は自動で閉鎖時、光出力自動OFF
EMC
EN61326(等級B)
EN61326 付録A
EN61000-3-3
EN61000-3-2
温度条件
使用環境温度 0°C〜40°C
保管温度 -20°C〜85°C

寸法(HxWxd) 210x130x290mm
重量 約4.7kg
準拠 CE、RoHS
承認 UL/CSA

アプリケーション

  • 顕微鏡検査/蛍光照明
  • 画像処理
  • 法医学
  • UV硬化

技術情報

LQ-HXP 120 構成部品技術データ

小型光源 LQ-HXP 120
接続条件
電源電圧 100〜240VAC±10%,50〜60Hz
電力入力 最大210VA
型式(構成) LQ-HXP 120-3 LQ-HXP 120-5 LQ-HXP 120-UV LQ-HXP 120-Xpole
ライトガイド
反射型水銀ショート
アークランプ
HXP R 120W/45C
VIS (OSRAM)
HXP R 120W/
45C VIS
(OSRAM)
R 120W/45C UV
(OSRAM)
R 120W/45C VIS
(OSRAM)
光出力 ストルツロング形、
f.ライトガイド
有効径φ3mm
ストルツロング形、
f.ライトガイド
有効径φ5mm
ストルツロング形、
f.ライトガイド
有効径φ5mm
LUMATEC型
D.ライトガイド
有効径φ3mm
搭載フィルター UV-IR
カット-フィルター
UV-IR
カット-フィルター
IR-反射フィルター UV-IR
カット-フィルター
シャッター インターフェース経由での電気制御、最大周波数 40Hz、スイッチング時間約6ms
調光 機械式、0〜100% 5段階
表示 ランプ動作時間の表示、リセット可
インターフェース:
シャッター作動
リモートシグナルとフットスイッチ用リモート制御接続(要求によりCAN-BUSコネクター)

PDF資料ダウンロード

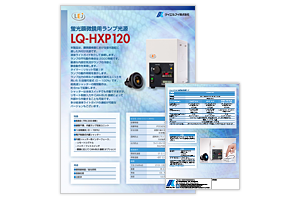

120W 反射型水銀ショートアークランプ 高輝度小型光源 LQ-HXP120 PDF
