Phos-4は温度制御機能により、高安定な光を実現します。
通常LEDは温度変化により、光出力や波長が変動しますがPhos-4はLEDモジュールの温度を制御することにより光の信頼性を高めます。
標準モデル(Phos-4S)ではLEDのZ軸ポジショニングが変更可能です。
上位モデル(Phos-4P)では光学フィルタの組み込みが可能で、XYZポジショニングに対応しており、高度な光軸調整が可能となっています。
外部制御用インターフェースとしてUSBの他、UARTやTTLなどに対応しています。
また、LEDモジュールは容易に交換可能となっていますので、いつでも波長の追加や変更が可能となっております。
安定化光源 マルチチャンネルLEDモジュール
デモ機あり製品の特徴
- 高出力 高電力、セラミックLED、組み込み型のヒートシンク
- 高精度 高い波長安定性
- 柔軟性 調整可能な光学系、複数の制御インターフェイス
- 波長選択 285nm~730nm
製品情報
仕様
仕様 | Phos-4 |
---|---|
一般 | |
寸法(高さx 幅x 奥行) | 90×66×95mm |
重量 | 0.5kg |
動作温度 | 15℃~35℃ |
インターフェイス | |
USB重量 | 仮想COMポート、ミニB USBコネクタ |
UART重量 | TTL互換 |
ロジックイン | TTL互換 ローレンジ 0V~0.8V |
ロジックアウト | TTL互換 ハイレンジ 2.1V~5V |
アナログ | +0.54~−0.6V、0Hz~150kHz |
動作モード | |
連続 | コマンド、またはロジックによる制御 |
パルス幅変調 | 1Hz~200kHz、ステップの1%内で0~100% |
シーケンサ | 1Hz~20kHz、ステップ数0~255 |
LEDモジュール | |
LEDチャネル | 4 |
単一LED波長 | 285、340、365、450、475、530、590、615、625、730nm |
複数LED波長 | 405、450、500、520、615、630nm、白色(6500K、4000K) 最大4個の波長を組み合わせ |
1LEDあたりの最大電流 | 800mA |
最大電流–全体 | 1200mA |
電流安定性 | 0.5mA未満 |
設定 | EEPROM |
過渡電流 | オン<1.0μS、オフ<0.2μS |
LED温度範囲 | 周囲温度~50℃ |
LED温度安定性 | 25℃時、5分以内に0.2℃未満 |
光学 | |
光ファイバカップリング | SMA 905、Φ16mm、Φ5mm |
Z軸調整 | M4打ち込みねじ |
LEDZ軸範囲 | 1~27mm |
レンズZ軸範囲 | 0~22mm |
レンズX-Y軸範囲 | ±1.5mm Phos-4 Pのみ |
レンズ | 焦点距離(f)3.3mm、開口数(NA)0.47 |
電力 | |
電力入力 | 12V、2Amm |
電力接続 | 5.5mm、2.1ピン |
PSU電圧範囲 | 90~264V |
PSU入力周波数 | 47~63Hzmm |
PSU効率 | レベルVI |
PSUプラグアダプタ | 米国、英国、欧州、オーストラリア |
アプリケーション
- 蛍光分光
波長の安定性 LED過渡電流<1μsフィルター内蔵可能 - 透過・吸収分析
多波長LED高い出力安定性 - 製造・検査
様々なインターフェースに対応 - 照明
各種ファイバ接続に対応
技術情報
スペクトルデータ

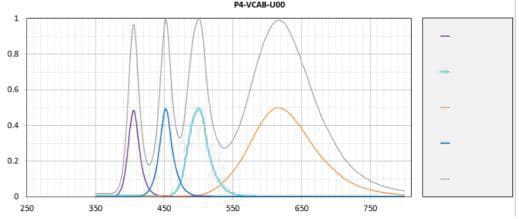

4波長LEDのスペクトル例

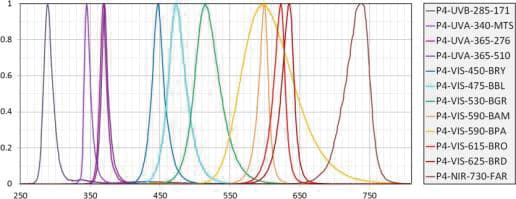

単波長LEDのスペクトル例
安定性データ
Phao4は温度調整機能により、短期及び長期における高い出力安定性を誇ります。
そのため計測・分析用途において正確な測定を実現します。
・P4-VCAW-U00(白色LED(6500K)のみを照射)
上記図はを18時間にわたって駆動し続けた際の出力安定性のデータです。
以下のように非常に小さいドリフトしか確認されませんでした。
・18時間後:-0.006%
・30分間後:-0.4%
測定条件: 環境温度:18~24℃、LEDモジュールの設定温度:35℃
・P4-VGRB-U00(Violet(395nm),Green(525nm), Red(625nm),Blue(455nm)を同時に照射)
こちらの場合でも以下のように非常に小さいドリフトしか確認されませんでした。
・18時間後:-0.02%
・30分間後:-0.1%
