CQDセンサ搭載SWIR(近赤外線)カメラ Ray1

CQDセンサ搭載SWIR(近赤外線)カメラ Ray1

Ray Imaging Solutions

コロイド量子ドット(CQD)センサ搭載の最先端近赤外カメラ

CQD(コロイド量子ドット)センサーを活用することで、従来のInGaAs(インジウムガリウムヒ素)センサーと比較してコストを抑えた近赤外線カメラです。
製造のリードタイムを抑えられることや国際武器取引規則 (ITAR)規制対象外のため入手性にも優れています。

製品の特徴

  • CQD(コロイド量子ドット)センサーを搭載
  • VGAの解像度
  • センサーに最適なカスタムレンズ付き
  • 欠陥画素補正やヒストグラム表示などのデジタル画像処理対応
  • 軽量で冷却機構(TEC)搭載のカメラデザイン

製品情報

仕様

型名 Ray1
センサー
撮像素子 コロイド量子ドット
解像度 640 × 512 pixel
画素サイズ 5 μm
センサーサイズ 9.68 × 7.68 mm
フレームレート 20 fps
撮像可能帯域幅 900 ~ 1,700 nm
ダイナミックレンジ 33 dB
シャッタータイプ グローバルシャッター
カメラ
サイズ 68 × 70 × 60 mm(レンズを含む)
重量 665 g(レンズ付き)
動作温度 -30 ~ 50 ℃
消費電力 5.5 W
電源 12 VDC
画像出力インターフェース USB 3.0 Micro-B
対応ソフトウェア Win, Linux (Ubuntu), Nvidia Jetson
SDK C++; C#; Python
対応ソフトウェア Win, Linux (Ubuntu), Nvidia Jetson
ファイル保存形式 PNG / MP4
レンズ
焦点距離(EFL) 25 mm
F値 1.4 ~ 22
視野角(FOV) 30.6° × 40.1° × 47.6°
作動距離(W.D.) 0.3 mm ~ ∞
レンズ外形寸法 最大径×長さ 36.5 × 54.9 mm
レンズマウント Cマウント

製品に関するご注意

  • ※ 製品改良のため、仕様・外観・構成等は、予告なく変更となる場合がございます。あらかじめご了承ください。

アプリケーション

  • ドローンによる農業調査
  • 捜索救助
  • 半導体検査
  • プラスチック検査
  • 欠陥検出
  • 食品検査

撮影事例

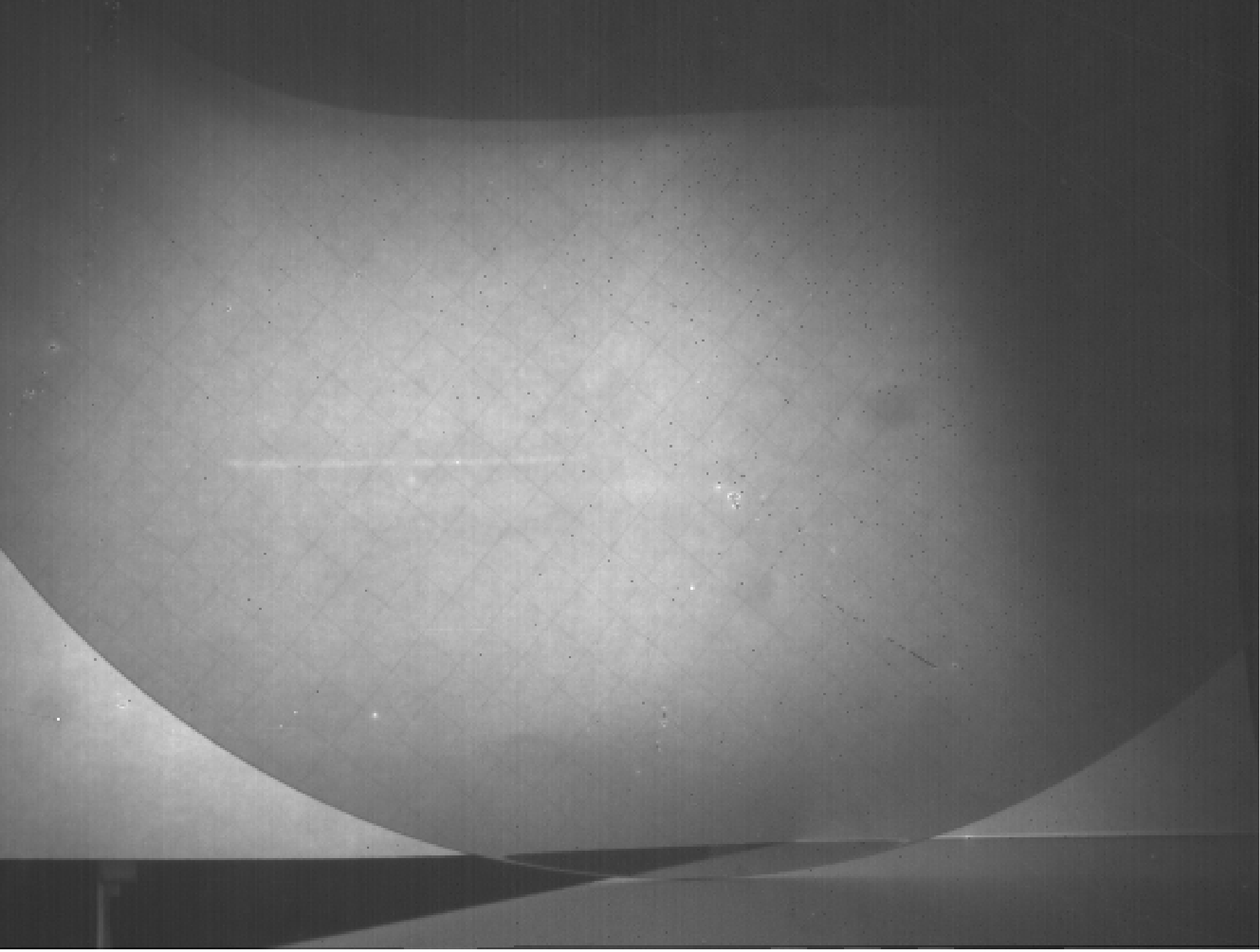

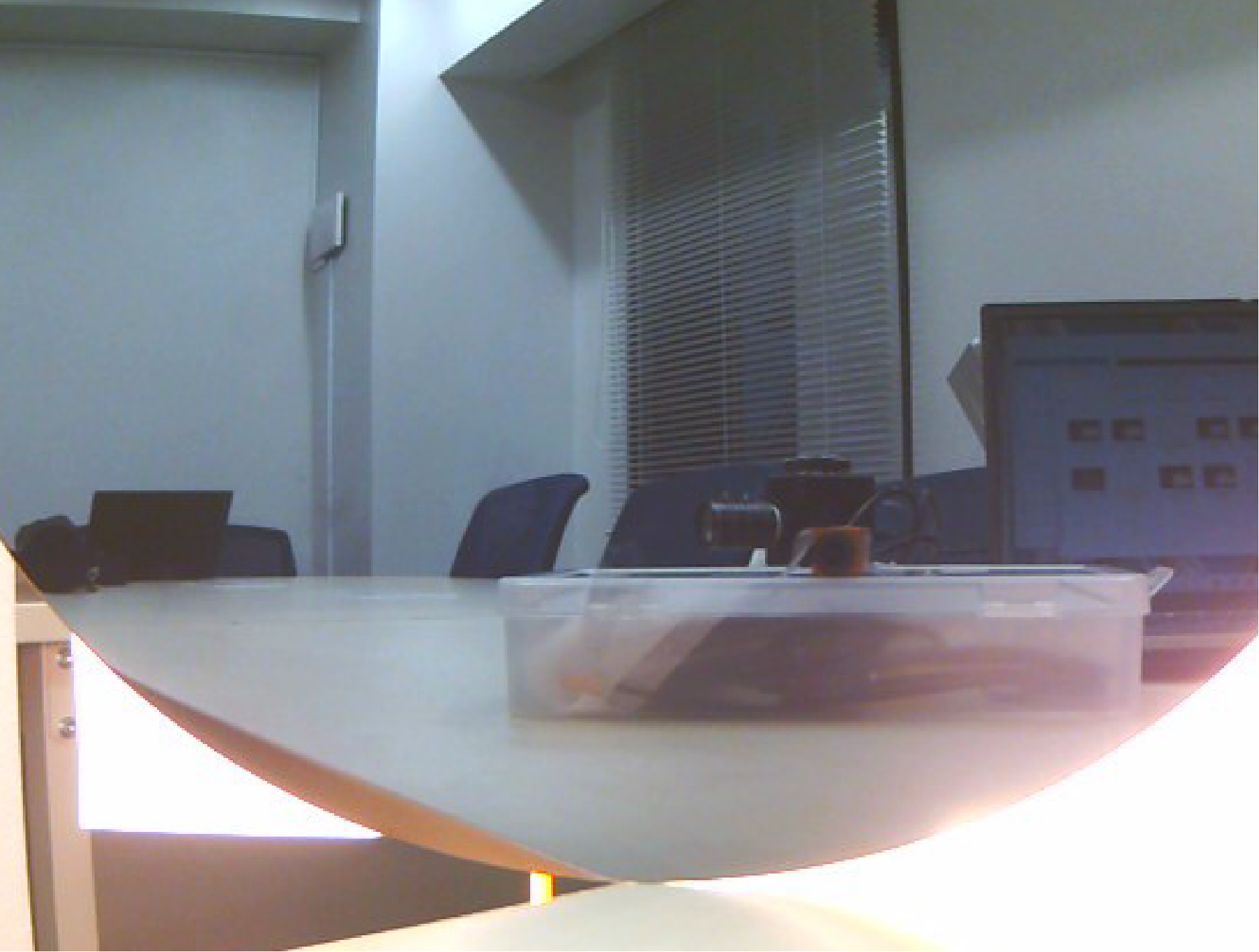

  • Si基板

RGBカメラはSiの鏡面によって反射しているのに対して、Ray1では透過している。

 Si基板撮影Ray1画像
Ray1画像
Si基板撮影Optikron画像
RGB画像

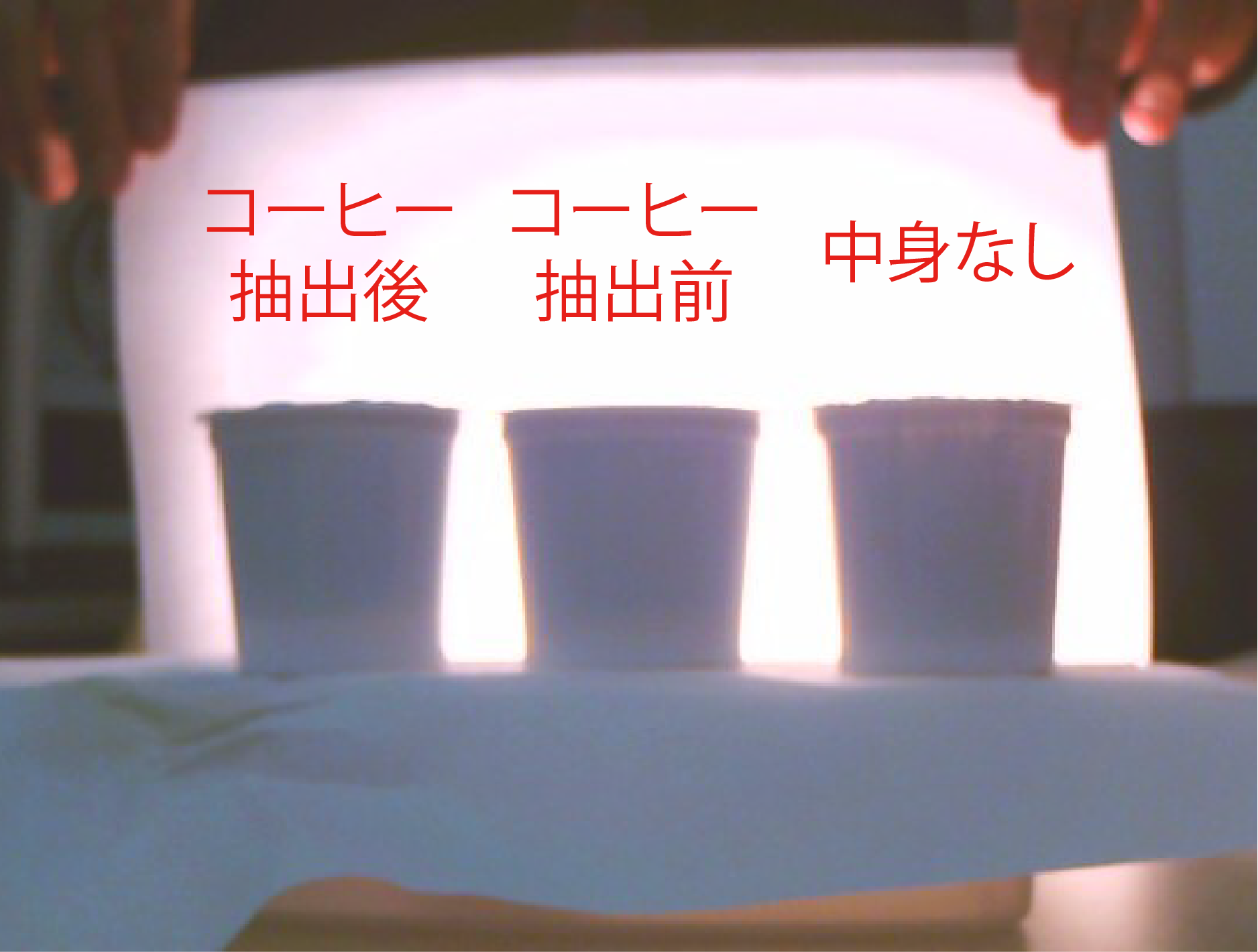

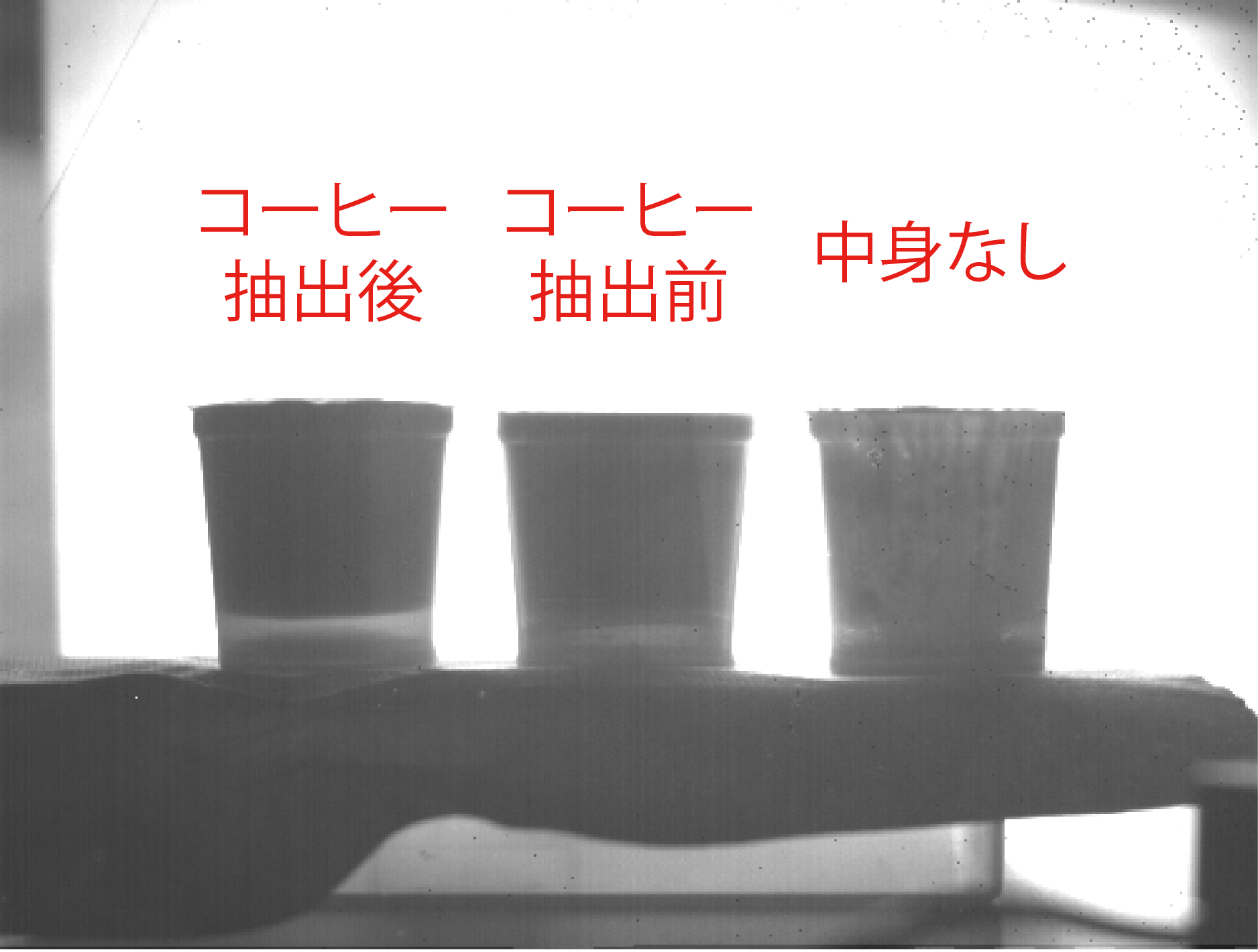

  • コーヒーカップ

RGBカメラでは分類できないが、Ray1では水が光を吸収し、コーヒー抽出後は暗く変化する。

 コーヒーカップ撮影Ray1画像
Ray1画像
コーヒーカップ撮影Optikron画像
RGB画像

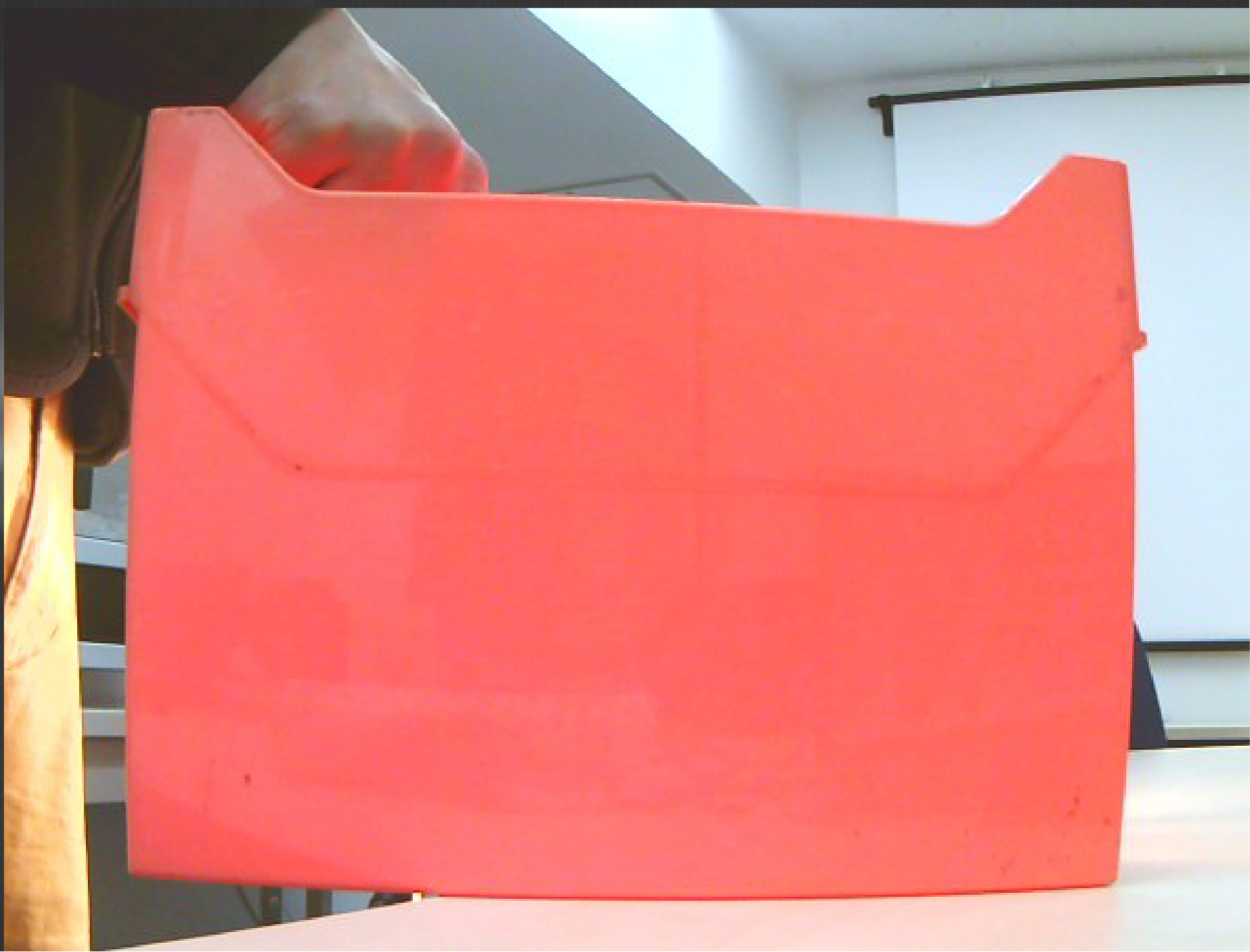

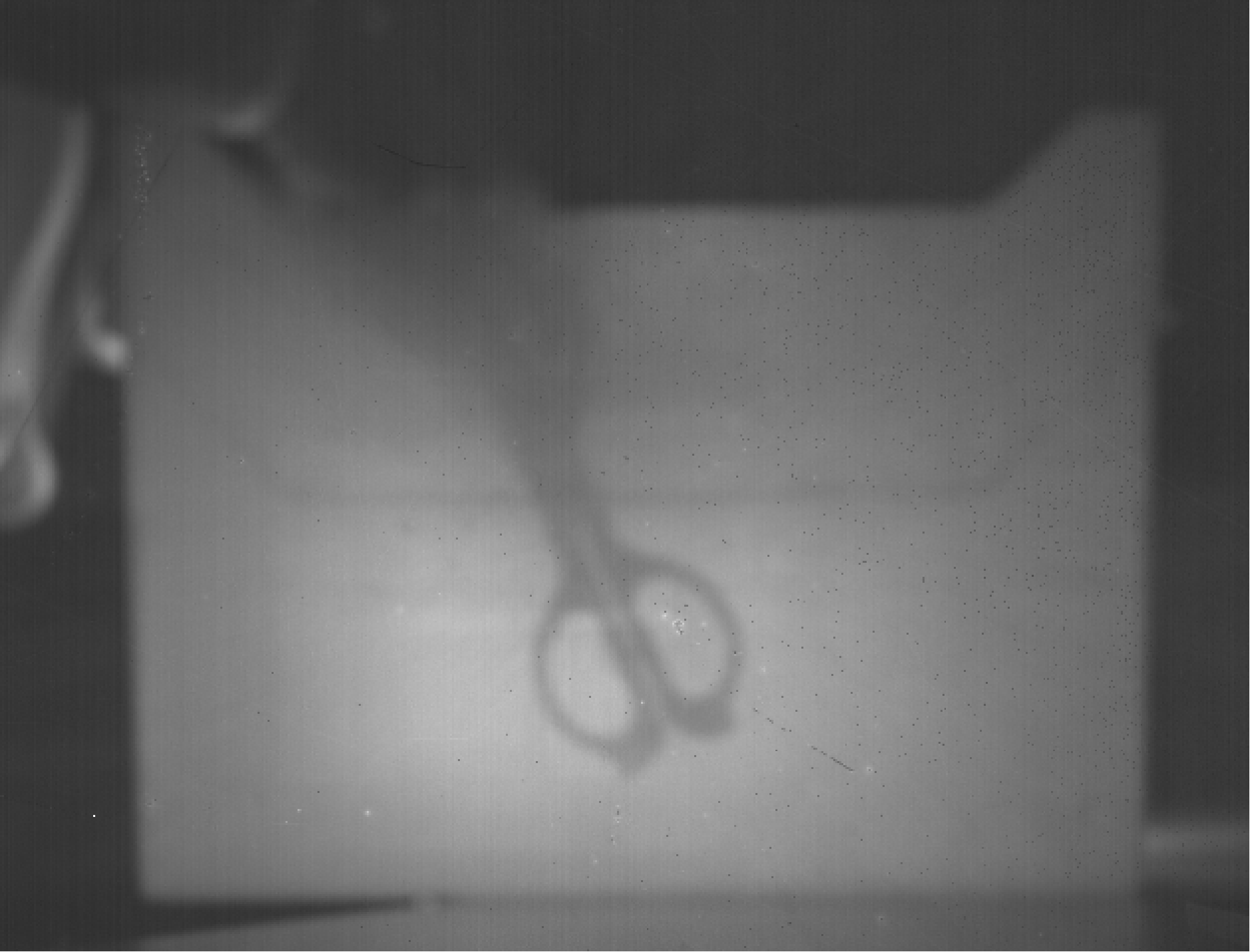

  • プラスチックケース

RGBカメラでは中身は見えないが、Ray1では中身のはさみが透けて見える

 プラスチックケース撮影Ray1画像
Ray1画像
プラスチックケース撮影Optikron画像
RGB画像
