EOLC-505-34 データシート
|
波長
|
タイプ
|
電極
|
|---|---|---|
| blue-green（505nm） | GaN / sapphire | P + N up |
 |
説明
|
|---|---|
|

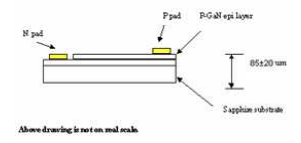

- 基板：サファイア、エピタキシャル層：GaN系材料

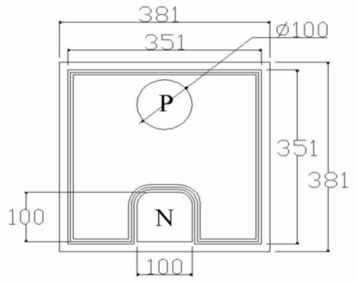

- Nボンディングパッド電極：Au合金 - Pボンディングパッド電極：Au合金
|
最大定格
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
テストコンディション
|
シンボル
|
最小値
|
標準
|
最大値
|
単位
|
|---|---|---|---|---|---|---|
| 順方向電流（DC） | IF | 20 | mA | |||
| ピーク順方向電流 | tp ≤ 50 µs, tp/T= ½ | IFM | 100 | mA |
光学的・電気的特性
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
テストコンディション
|
シンボル
|
最小値
|
標準
|
最大値
|
単位
|
|---|---|---|---|---|---|---|
| 順方向電圧 | IF= 20 mA | VF | 3.3 | 3.5 | V | |
| 逆方向電流 | VR= 5V | IR | 1 | μA | ||
| 光度* | IF= 20 mA | IV | 300 | 400 | 500 | mcd |
| 光束* | IF= 20 mA | ΦV | 1700 | mIm | ||
| 放射強度* | IF= 20 mA | Ie | 1.1 | mW/sr | ||
| 放射パワー* | IF= 20 mA | Φe | 7.4 | mW | ||
| ピーク波長 | IF= 20 mA | λp | 502 | nm | ||
| 主波長 | IF= 20 mA | λD | 502 | 505 | 508 | nm |
| 半値幅 | IF= 20 mA | ∆λ0.5 | 30 | nm |
*TO-18ヘッダのベアチップで測定
パッキング
接着フィルムのチップ、ワイヤボンドのサイドトップ付き。
可視光LEDチップ 製品一覧数百個～数千・数万個規模の大ロット対応・継続供給可能です。リストに無い波長対応など、カスタマイズも可能、ご相談ください。
505nmのLEDチップ一覧
|
型番
|
波長
|
チップサイズ
|
光度
|
放射パワー
|
|---|---|---|---|---|
| EOLC-505-34 | 505 nm | 380 | 400 mcd |
