EOLC-1070-25 データシート
|
波長
|
タイプ
|
電極
|
|---|---|---|
| 赤外線（1070nm） | n (cathode) up |
|
1）ダイサイズ（標準）：0.350mm×0.350mm（14mil）
2）厚さ（標準）：0.180mm（7mil）
3）ボンドパッドサイズ：直径0.110mm（外周=直径0.120mm）
4）アノードメタライゼーション：金合金
5）カソードメタライゼーション：金合金
光学的・電気的特性
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
テストコンディション
|
シンボル
|
最小値
|
標準
|
最大値
|
単位
|
|---|---|---|---|---|---|---|
| 順方向電圧 | IF= 20 mA | VF | 1.25 | V | ||
| 順方向電圧 | IF= 50 mA | VF | 1.28 | V | ||
| 順方向電圧 | IF= 100 mA | VF | 1.32 | V | ||
| 逆方向電流 | VR= 5V | IR | 10 | µA | ||
| 放射パワー* | IF= 20 mA | Φe | 5 | mW | ||
| 放射パワー* | IF= 50 mA | Φe | 13.5 | mW | ||
| 放射パワー* | IF= 100 mA | Φe | 23.5 | mW | ||
| 放射パワー** | IF= 20 mA | Φe | 10 | mW | ||
| 放射パワー** | IF= 50 mA | Φe | 27 | mW | ||
| 放射パワー** | IF= 100 mA | Φe | 47 | mW | ||
| ピーク波長 | IF= 20 mA | λp | 1070 | nm | ||
| 半値幅 | IF= 20 mA | ∆λ0.5 | 38 | nm |
*カプセル化のないTO-18ソケットのベアチップ
**エポキシカプセル化のTO-18ソケットのチップ
パッキング
ワイヤーボンド面を上にした接着フィルムのダイス。
技術情報
20mAでの典型的なスペクトル
パワー対TO-18ソケットのエポキシ封止を使用したチップ用電流

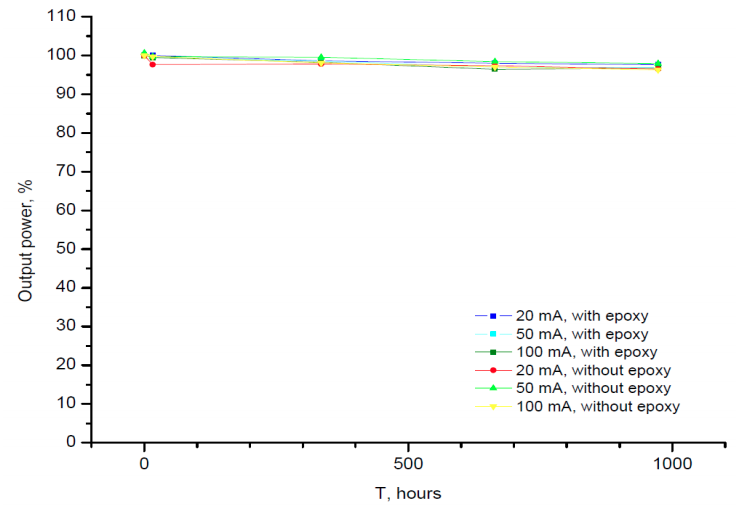

Tamb = 25℃でのTO-18ヘッダーの寿命試験
赤外線LEDチップ 製品一覧
数百個～数千・数万個規模の大ロット対応・継続供給可能です。リストに無い波長対応など、カスタマイズも可能、ご相談ください。
1070nmのLEDチップ一覧
|
型番
|
波長
|
チップサイズ
|
光度
|
放射パワー
|
|---|---|---|---|---|
| EOLC-1070-25 | 1070 nm | 350 | 23.5 mW |
1070nmのLED一覧
|
型番
|
波長
|
パッケージ
|
放射パワー
|
指向角
|
|---|---|---|---|---|
| EOLD-1070-535 | 1070nm | 5mm | 10 mW | 35 deg. |
| EOLS-1070-496 | 1070nm | Ceramic SMD 3838 | 38 mW | 120 deg. |
