EOLS-690-496 データシート
|
波長
|
タイプ
|
ケース
|
|---|---|---|
| Deep red(690nm) | AlGaAs/AlGaAs | SMD3838(1515) |
 |
 |
|
説明
|
|
|---|---|
|
- サイズ：3.8 (W) x 3.8 (L) x 1.0 (H) mm - 回路基板：AINセラミックス - デバイスはRoHS適合 - リードフリー半田、半田パッド：銀メッキ - カソードでのマーキング |
最大定格
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
テストコンディション
|
シンボル
|
値
|
単位
|
|---|---|---|---|---|
| 順方向電流 | IF | 350 | mA | |
| ピーク順方向電流 | tp ≤ 100 µs, τ =1:10 | IFM | 350 | mA |
| 逆方向電圧 | VR | 5 | V | |
| 逆方向電流 | IR | 100 | μA | |
| 動作温度範囲 | Tamb | -40 to +85 | ℃ | |
| 保管温度範囲 | Tstg | -40 to +85 | °C | |
| 耐熱性 | RthJA | 10 | K/W |
光学的・電気的特性
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
シンボル
|
テストコンディション
|
最小値
|
標準
|
最大値
|
単位
|
|---|---|---|---|---|---|---|
| 順方向電圧 | VF | IF= 350 mA | 1.95 | 2.2 | V | |
| 放射強度 | Ie | IF= 350 mA | 17 | mW/sr | ||
| 放射パワー | Φe | IF= 350 mA | 45 | mW | ||
| ピーク波長 | λp | IF= 350 mA | 680 | 690 | 700 | nm |
| 半値幅 | ∆λ0,5 | IF= 350 mA | 25 | nm |
技術情報
強度VS順方向電流

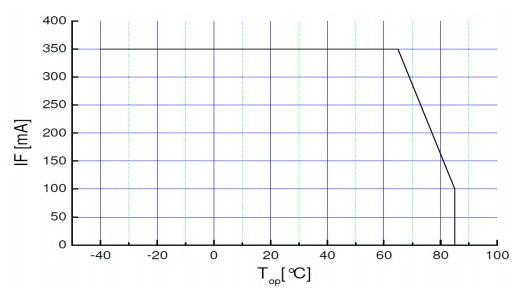

順方向電流VS動作温度
視向角
推奨半田付けパターン
可視光LED 製品一覧
数百個～数千・数万個規模の大ロット対応・継続供給可能です。カスタマイズも可能、ご相談ください。
690nmのLED一覧
|
型番
|
波長
|
パッケージ
|
光度
|
放射パワー
|
指向角
|
|---|---|---|---|---|---|
| EOLS-690-496 | 690 nm | Ceramic SMD 3838 | 45 mW | 120 deg. |
690nmのLEDチップ一覧
|
型番
|
波長
|
チップサイズ
|
光度
|
放射パワー
|
|---|---|---|---|---|
| EOLC-690-21 | 690 nm | 960 | 44 mW | |
| EOLC-690-25 | 690 nm | 325 | 2.8 mW | |
| EOLC-690-27 | 690 nm | 365 | 2.8 mW |
