EOLS-528-227 データシート
|
波長
|
タイプ
|
ケース
|
|---|---|---|
| green(528nm) | InGaN | SMD6046(2418), セラミックス |
 |
 |
|
説明
|
|
|---|---|
|
- サイズ：6.0(L) x 4.6(W) x 4.3(H) mm - 1000mAまでの高パルス電流 - レンズ付き、視向角20° - 半田付けパッド：金メッキ; リフロー半田付けのみ - カソードでのマーキング |
最大定格
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
テストコンディション
|
シンボル
|
値
|
単位
|
|---|---|---|---|---|
| 順方向電流 | IF | 700 | mA | |
| ピーク順方向電流 | tp ≤ 100 µs, т = 1:10 | IFM | 1000 | mA |
| 逆方向電圧 | VR | 5 | V | |
| 耐熱性 | Rth_JA | 5 | K/W | |
| 動作温度範囲 | Tamb | -40 to +85 | ℃ | |
| 保存温度範囲 | Tstg | -40 to +85 | ℃ |
静電気放電分類（MIL-STD-883）- クラス1
光学的・電気的特性
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
シンボル
|
テストコンディション
|
最小値
|
標準
|
最大値
|
単位
|
|---|---|---|---|---|---|---|
| 順方向電圧 | VF | IF= 350 mA | 3.45 | 3.6 | V | |
| 放射パワー* | Φe | IF= 350 mA | 110 | mW | ||
| 放射強度* | Ie | IF= 350 mA | 360 | mW/sr | ||
| ピーク波長 | λp | IF= 350 mA | 520 | 528 | 536 | nm |
| 半値幅 | ∆λ0,5 | IF= 350 mA | 35 | nm | ||
| 逆方向電流 | IR | IR= 5V | 100 | μA |
*スターボードで測定
技術情報
350mAでの典型的な放射スペクトル

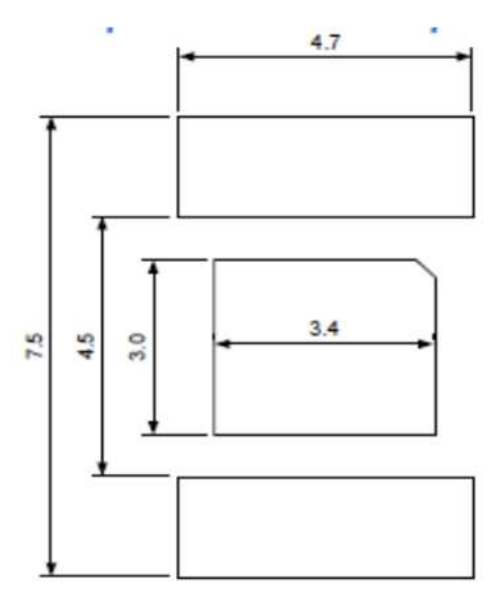

推奨半田付けパッド
サーマルパッドは、10K/W以下の熱抵抗でヒートシンクに接続する必要があります。
可視光LED 製品一覧数百個～数千・数万個規模の大ロット対応・継続供給可能です。カスタマイズも可能、ご相談ください。
528nmのLED一覧
|
型番
|
波長
|
パッケージ
|
光度
|
放射パワー
|
指向角
|
|---|---|---|---|---|---|
| EOLS-528-227 | 528 nm | Ceramic SMD 6046 | 110 mW | 20 deg. |
