EOLD-660-343 データシート
|
波長
|
タイプ
|
ケース
|
|---|---|---|
| Deep red(660nm) | AlGaAs | 3mm プラスチックレンズ |
 全ての寸法(mm) |
説明
|
|---|---|
- とても明るいLED - レンズカラー： water clear - 高い光度 - ROHSに準拠 |
最大定格
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
テストコンディション
|
シンボル
|
値
|
単位
|
|---|---|---|---|---|
| 消費電力 | PD | 80 | mW | |
| ピーク順方向電流 | Duty cycle 1/10 @ 1 kHz | IFP | 50 | mA |
| 連続的順方向電流 | IF | 30 | mA | |
| 逆方向電圧 | IR= 10 µA | VR | 5 | V |
| 動作温度範囲 | Tamb | -40 to +85 | ℃ | |
| 保存温度範囲 | Tstg | -40 to +85 | ℃ | |
| リード半田温度 | t =3 s, 1.6 mm from case | Tslg | 260 | ℃ |
光学的・電気的特性
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
シンボル
|
テストコンディション
|
最小値
|
標準
|
最大値
|
単位
|
|---|---|---|---|---|---|---|
| 順方向電圧 | VF | IF= 20 mA | 1.9 | 2.4 | V | |
| 逆方向電流 | IR | VR= 5V | 10 | μA | ||
| ピーク波長 | λp | IF= 20 mA | 660 | nm | ||
| 主波長 | λD | IF= 20 mA | 645 | nm | ||
| 半値幅 | ∆λ0,5 | IF= 20 mA | 25 | nm | ||
| 視向角 | φ | IF= 20 mA | 20 | deg. | ||
| 光度 | IV | IF= 20 mA | 860 | 1300 | mcd |

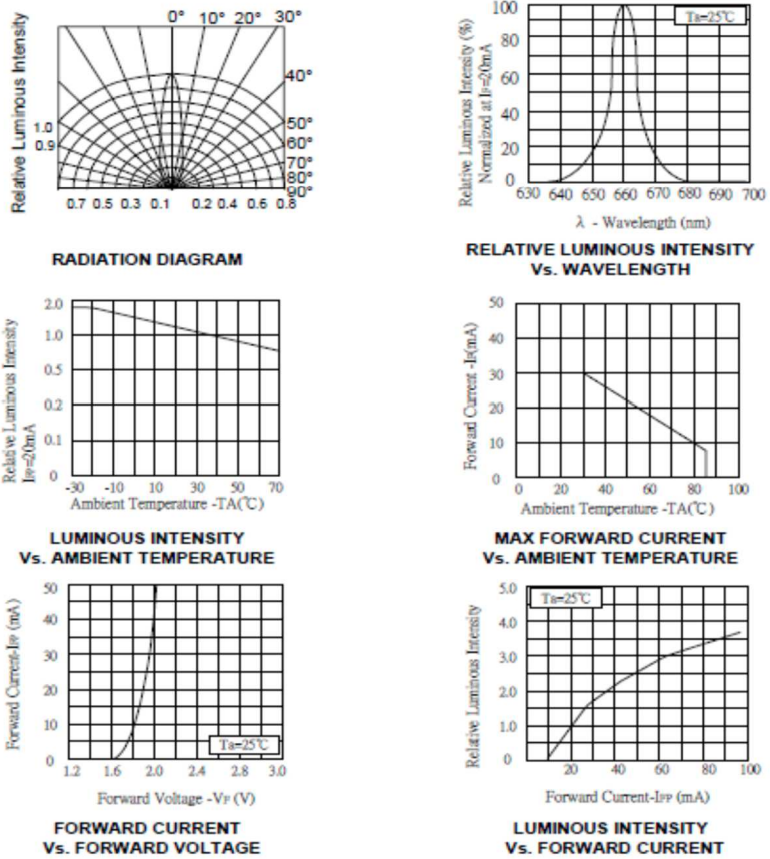

技術情報
可視光LED 製品一覧
数百個～数千・数万個規模の大ロット対応・継続供給可能です。カスタマイズも可能、ご相談ください。
660nmのLED一覧
|
型番
|
波長
|
パッケージ
|
光度
|
放射パワー
|
指向角
|
|---|---|---|---|---|---|
| EOLD-660-343 | 660 nm | 3mm | 1300 mcd | 20 deg. | |
| EOLD-660-523 | 660 nm | 5mm | 1100 mcd | 15 deg. | |
| EOLD-660-592 | 660 nm | 5mm | 130 mcd | 5 mW | 110 deg. |
| EOLS-660-496 | 660 nm | Ceramic SMD 3838 | 165 mW | 120 deg. | |
| EOLS-660-227 | 660 nm | Ceramic SMD 6046 | 215 mW | 20 deg. |
660nmのLEDチップ一覧
|
型番
|
波長
|
チップサイズ
|
光度
|
放射パワー
|
|---|---|---|---|---|
| EOLC-660-13 | 660 nm | 265 | 1.6 mW | |
| EOLC-660-23-1 | 660 nm | 280 | 1.8 mW | |
| EOLC-660-14 | 660 nm | 300 | 1.8 mW |
