EOLD-625-333 データシート
|
波長
|
タイプ
|
ケース
|
|---|---|---|
| Red(625nm) | AlInGaP | 3mm ウォータープラスチックレンズ |

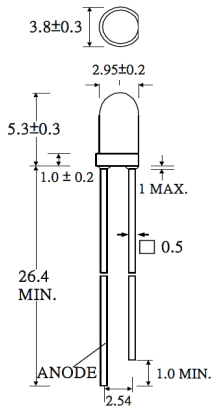

 全ての寸法(mm) |
説明
|
|---|---|
- とても明るいLED - 発光色：red - スタンドオフなし |
最大定格
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
テストコンディション
|
シンボル
|
値
|
単位
|
|---|---|---|---|---|
| 消費電力 | PD | 125 | mW | |
| 連続的順方向電流 | IF | 50 | mA | |
| ピーク順方向電流 | 1/10 duty cycle @ 1 kHz | IFP | 100 | mA |
| 逆方向電圧 | VR | 5 | V | |
| 逆方向電流 | VR= 5V | IR | 10 | μA |
| 動作温度範囲 | Tamb | -40 to +85 | ℃ | |
| 保存温度範囲 | Tstg | -40 to +85 | ℃ | |
| リード半田温度 | t =3 s, 1.6 mm from case | Tslg | 260 | ℃ |
光学的・電気的特性
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
シンボル
|
テストコンディション
|
最小値
|
標準
|
最大値
|
単位
|
|---|---|---|---|---|---|---|
| 順方向電圧 | VF | IF= 20 mA | 2.2 | 2.7 | V | |
| ピーク波長 | λp | IF= 20 mA | 630 | nm | ||
| 主波長 | λD | IF= 20 mA | 625 | nm | ||
| 半値幅 | ∆λ0,5 | IF= 20 mA | 20 | nm | ||
| 視向角 | φ | IF= 20 mA | 30 | deg. | ||
| 光度 | IV | IF= 20 mA | 3300 | 5000 | mcd |

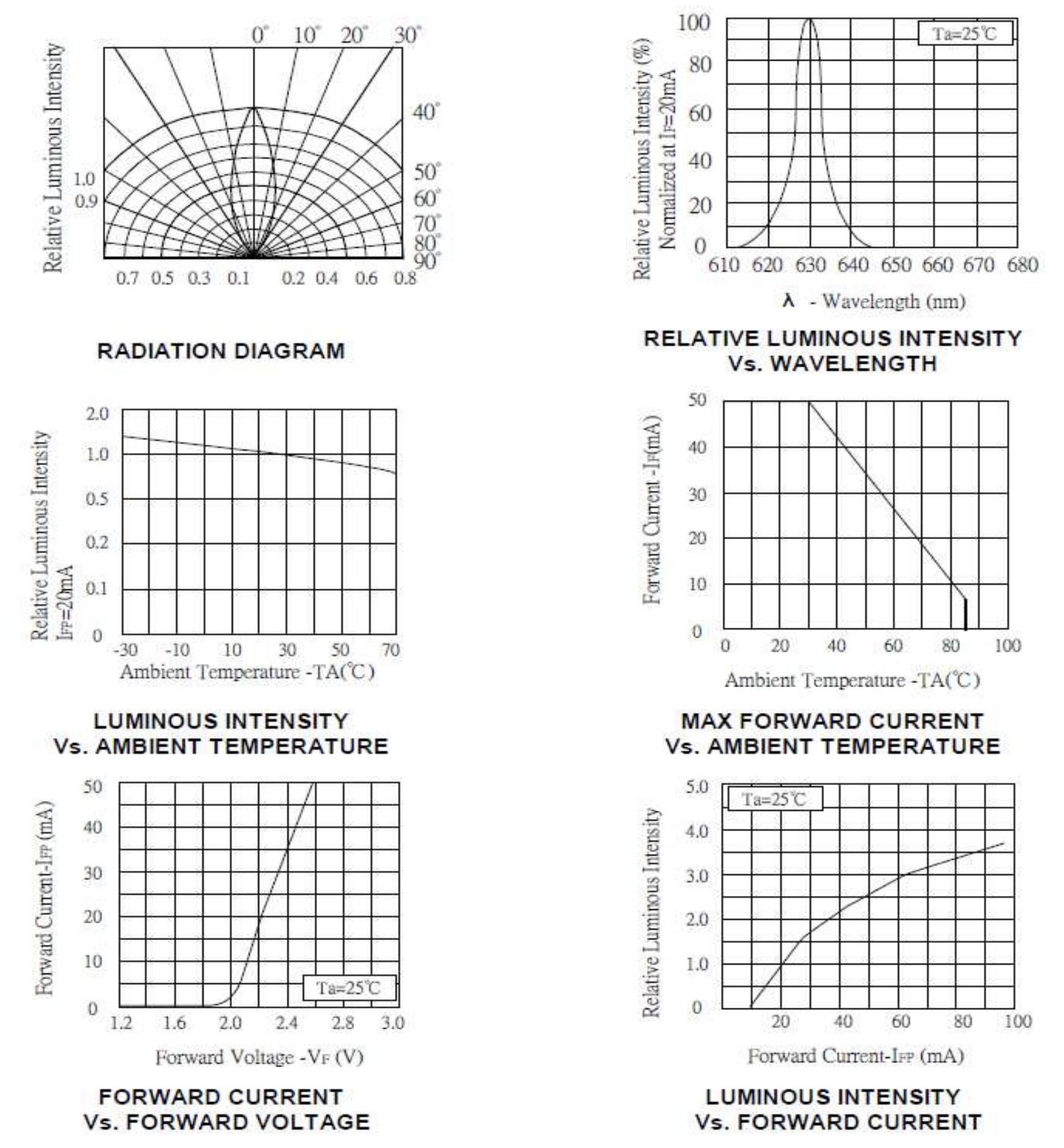

技術情報
