波長
|
タイプ
|
ケース
|
---|---|---|
Pure green(560nm) | GaP:N | 5mm プラスチックレンズ |

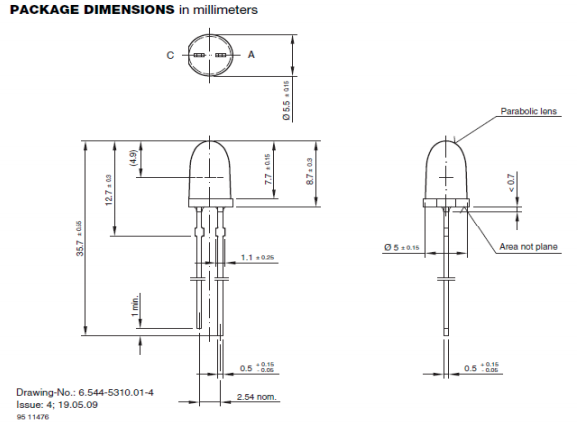

![]() 全ての寸法(mm) |
説明
|
---|---|
- 明るいLED - 発光色:Pure green - 非常に小さい視向角 |
Tamb = 25℃、特に指定のない限り
パラメータ
|
テストコンディション
|
シンボル
|
値
|
単位
|
---|---|---|---|---|
消費電力 | PD | 100 | mW | |
連続的順方向電流 | IF | 30 | mA | |
サージ順方向電流 | T < 10 µs | IFP | 1000 | mA |
逆方向電圧 | VR | 6 | V | |
動作温度範囲 | Tamb | -40 to +85 | ℃ | |
保存温度範囲 | Tstg | -40 to +85 | ℃ | |
リード半田温度 | t = 5s, 2mm from case | Tslg | 260 | ℃ |
Tamb = 25℃、特に指定のない限り
パラメータ
|
シンボル
|
テストコンディション
|
最小値
|
標準
|
最大値
|
単位
|
---|---|---|---|---|---|---|
順方向電圧 | VF | IF= 20 mA | 2.4 | 3 | V | |
ピーク波長 | λp | IF= 20 mA | 555 | nm | ||
主波長 | λD | IF= 20 mA | 555 | 565 | nm | |
視向角 | φ | IF= 20 mA | ±4 | deg. | ||
光度 | IV | IF= 20 mA | 25 | 85 | mcd |
数百個~数千・数万個規模の大ロット対応・継続供給可能です。カスタマイズも可能、ご相談ください。
型番
|
波長
|
パッケージ
|
光度
|
放射パワー
|
指向角
|
---|---|---|---|---|---|
EOLD-560-513 | 560 nm | 5mm | 85 mcd | 8 deg. |
