EOLS-360-393 データシート
|
波長
|
タイプ
|
ケース
|
|---|---|---|

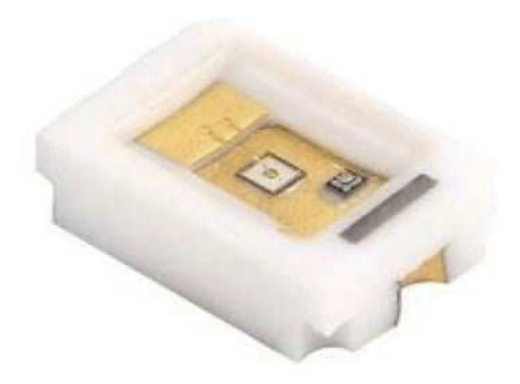

| UVA(360nm) | AlGaN | セラミックSMD 3020（1208） |
 |
 |
|
説明
|
|
|---|---|
|

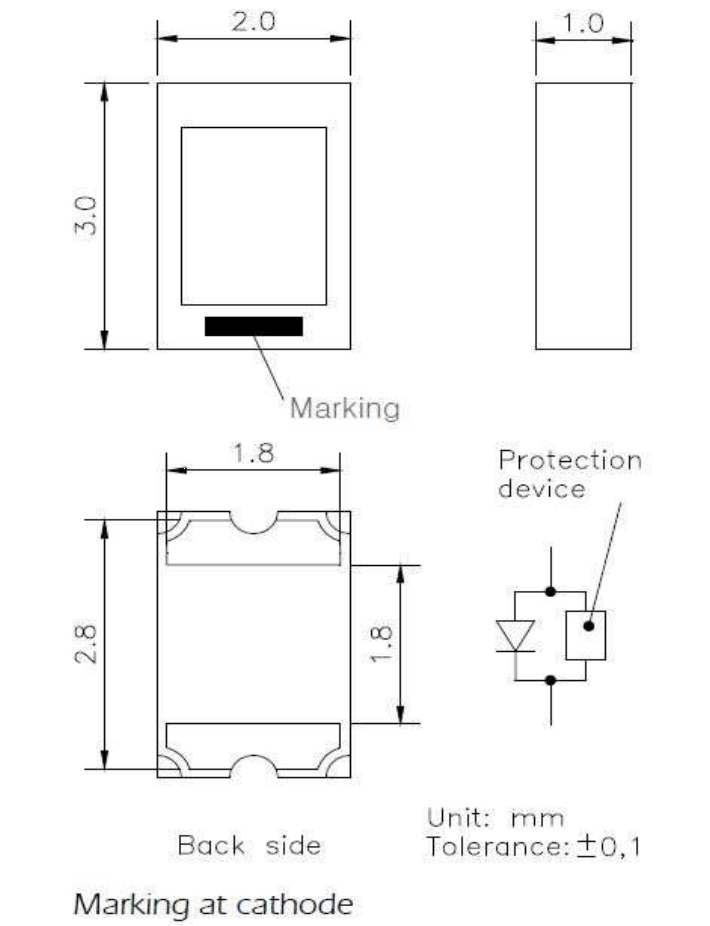

- サイズ 3.0 (W) x 2.0 (L) x 1.0 (H) mm - 回路基板：Al2O3 - RoHS適合デバイス - リードフリー半田、半田パッド：金メッキ - 8mmのブリスターテープで包装、カソードを送り穴側に配置 - すべてのデバイスは光度分類順に配列 - テーピング：フェイスアップ（T） |
最大定格
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
テストコンディション
|
シンボル
|
値
|
単位
|
|---|---|---|---|---|
| 順方向電流 | IF | 20 | mA | |
| 順方向電流 | tp ≤ 100 µs, τ=1/10 | IFM | 30 | mA |
| 動作温度範囲 | Tamb | -40 to +85 | ℃ | |
| 保存温度範囲 | Tstg | -40 to +85 | ℃ |

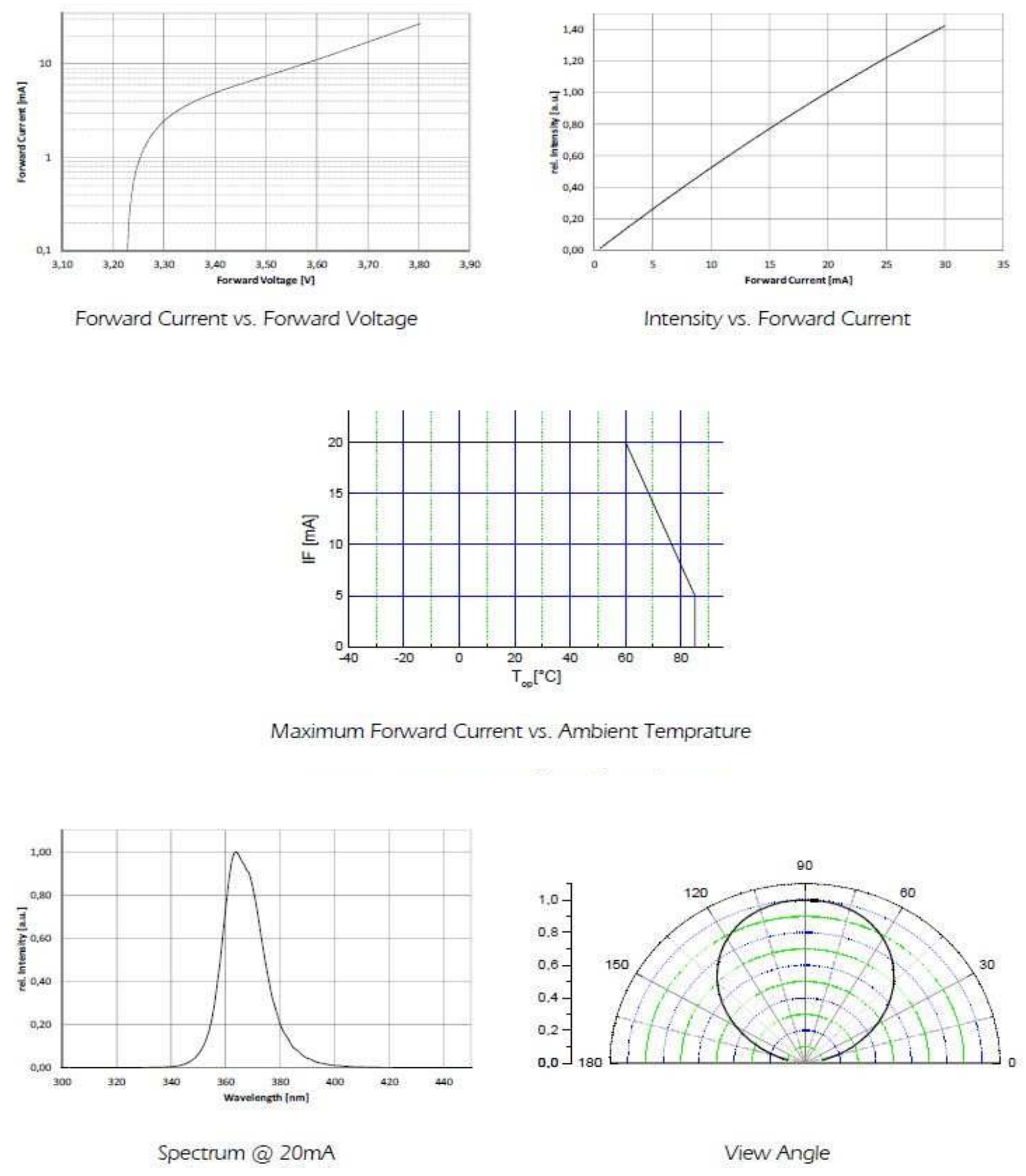

光学的・電気的特性
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
シンボル
|
テストコンディション
|
最小値
|
標準
|
最大値
|
単位
|
|---|---|---|---|---|---|---|
| 順方向電圧 | VF | IF= 20 mA | 3.6 | 4.2 | V | |
| 逆方向電流 | IR | VR= 5V | 100 | μA | ||
| 放射パワー | Φe | IF= 20 mA | 1.1 | mW | ||
| 放射強度 | Ie | IF= 20 mA | 0.28 | 0.45 | mW/sr | |
| ピーク波長 | λp | IF= 20 mA | 353 | 360 | nm | |
| 半値幅 | ∆λ0,5 | IF= 20 mA | 15 | nm |
技術情報

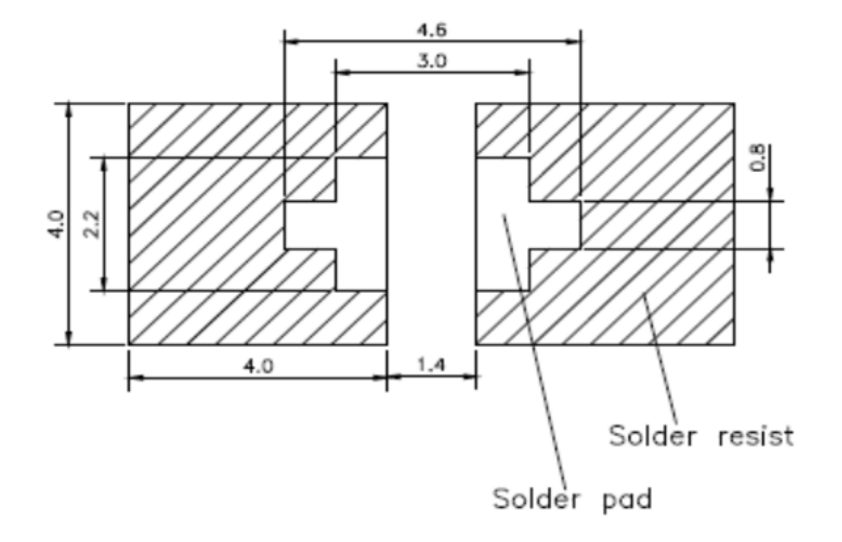

推奨半田付けパッド

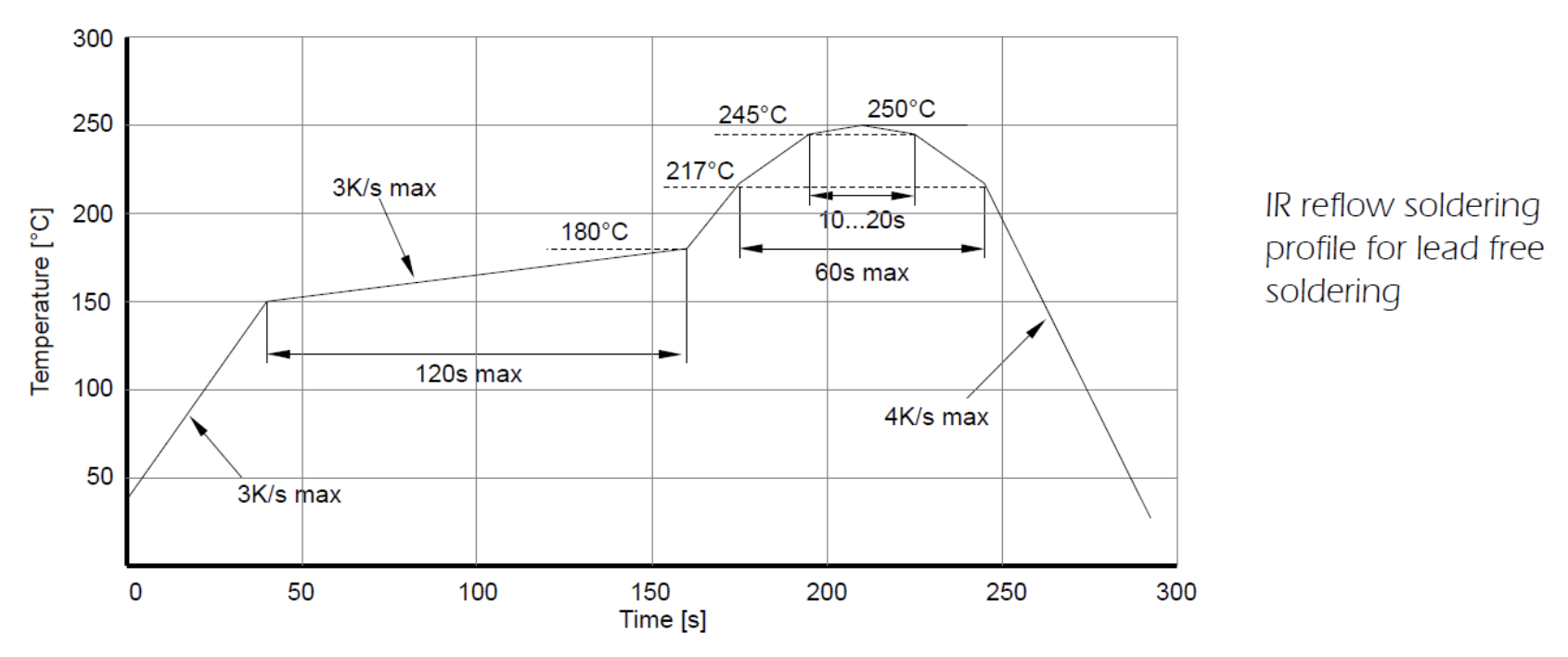

手動半田付け：鉄の最大出力は25W / 300°Cで3秒間。
