EOLS-310-697 データシート
|
波長
|
タイプ
|
ケース
|
|---|---|---|
| 深紫外線（UVB）(310nm) | AlGaN | セラミックSMD 3535（1414） フラットトップ |

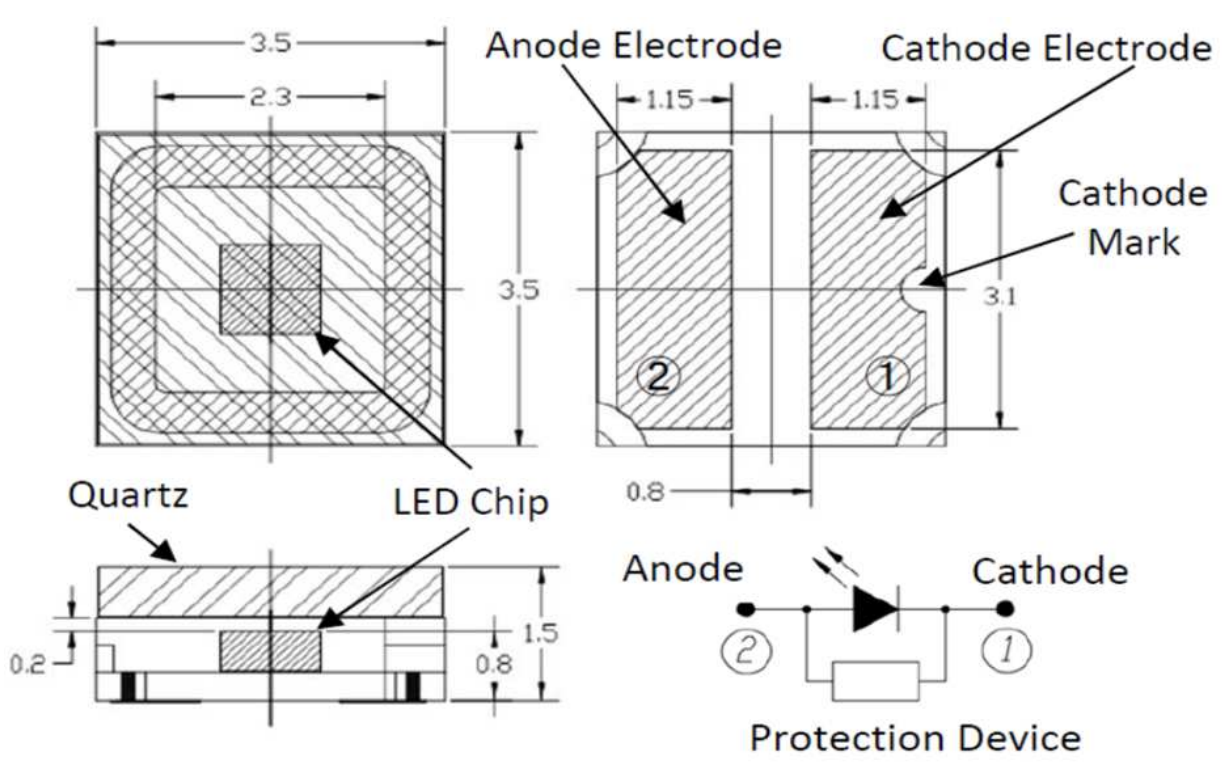

 ユニット：mm |
 |
|
アプリケーション
|
|
|---|---|
|
- 分析機器：生化学、医学、科学的分析 - 光触媒 - 医療光線療法 - UV硬化：スポットボンディング、印刷、フィルムコーティング、汎用 |
光学的・電気的特性
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
シンボル
|
テストコンディション
|
最小値
|
標準
|
最大値
|
単位
|
|---|---|---|---|---|---|---|
| 順方向電圧 | VF | IF= 350 mA | 5.5 | V | ||
| 放射束 | Φe | IF= 350 mA | 25 | 40 | 50 | mW |
| ピーク波長 | λp | IF= 350 mA | 303 | 308 | 313 | nm |
| 半値幅 | ∆λ0,5 | IF= 350 mA | 14 | nm | ||
| 指向角 | φ | IF= 350 mA | 120 | deg | ||
| 順方向電圧 | VF | IF= 600 mA | 6 | V | ||
| 放射束 | Φe | IF= 600 mA | 60 | mW | ||
| ピーク波長 | λp | IF= 600 mA | （308） | nm | ||
| 半値幅 | ∆λ0,5 | IF= 600 mA | （15） | nm |
技術情報
順方向電流VS順方向電圧（Ta=25 °C）
放射束VS順方向電流（Ta=25 °C）
スペクトル（IF=350 mA, Ta=25 °C）
放射パターン
推奨半田パッド
リフロー半田付けプロフィール
紫外線LED 製品一覧
数百個～数千・数万個規模の大ロット対応・継続供給可能です。カスタマイズも可能、ご相談ください。
310nmのLED一覧
|
型番
|
波長
|
パッケージ
|
光度
|
放射パワー
|
指向角
|
|---|---|---|---|---|---|
| EOLD-310-013 | 310 nm | TO-46 | 0.4 mW | 6 deg. | |
| EOLD-310-023 | 310 nm | TO-18 | 0.6 mW | 24 deg. | |
| EOLD-310-043 | 310 nm | TO-18 | 0.6 mW | 40 deg. | |
| EOLS-310-393 | 310 nm | Ceramic SMD 3020 | 0.8 mW | 115 deg. | |
| EOLS-310-695 | 310 nm | Ceramic SMD 3535 | 13 mW | 120 deg. | |
| EOLS-310-697 | 310 nm | Ceramic SMD 3535 | 60 mW | 120 deg. |
