EOLD-375-525 データシート
|
波長
|
タイプ
|
ケース
|
|---|---|---|
| 紫外線(375nm) | InGaN | 5mmプラスチックレンズ |
 |
説明
|
|---|---|

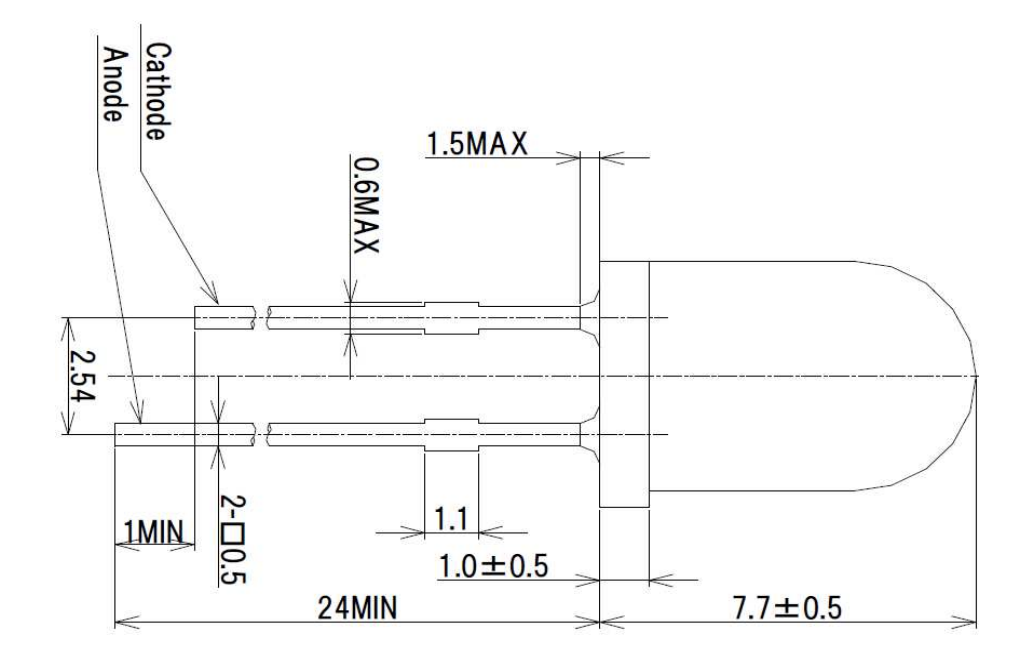

高出力、高速、ナロービーム、高信頼性 寸法（mm） |
最大定格
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
テストコンディション
|
シンボル
|
値
|
単位
|
|---|---|---|---|---|
| 順方向電流 | IF | 25 | mA | |
| ピーク順方向電流 | t < 0.1 ms, t/T < 1/10 | IFM | 100 | mA |
| 消費電力 | PD | 100 | mW | |
| 動作温度範囲 | Tamb | -30 to +80 | ℃ | |
| 保存温度範囲 | Tstg | -30 to +85 | ℃ | |
| 半田付け温度 | < 5 s, 3 mm from case | Tslg | 260 | ℃ |
光学的・電気的特性
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
シンボル
|
テストコンディション
|
最小値
|
標準
|
最大値
|
単位
|
|---|---|---|---|---|---|---|
| 順方向電圧 | VF | IF= 20 mA | 3.2 | 3.6 | 4.2 | V |
| 放射パワー | Φe | IF= 20 mA | 8.4 | 14 | mW | |
| ピーク波長 | λp | IF= 20 mA | 375 | 380 | nm | |
| 指向角 | φ | IF= 20 mA | 15 | deg. | ||
| 半値幅 | ∆λ0,5 | IF= 20 mA | 10 | 20 | nm |

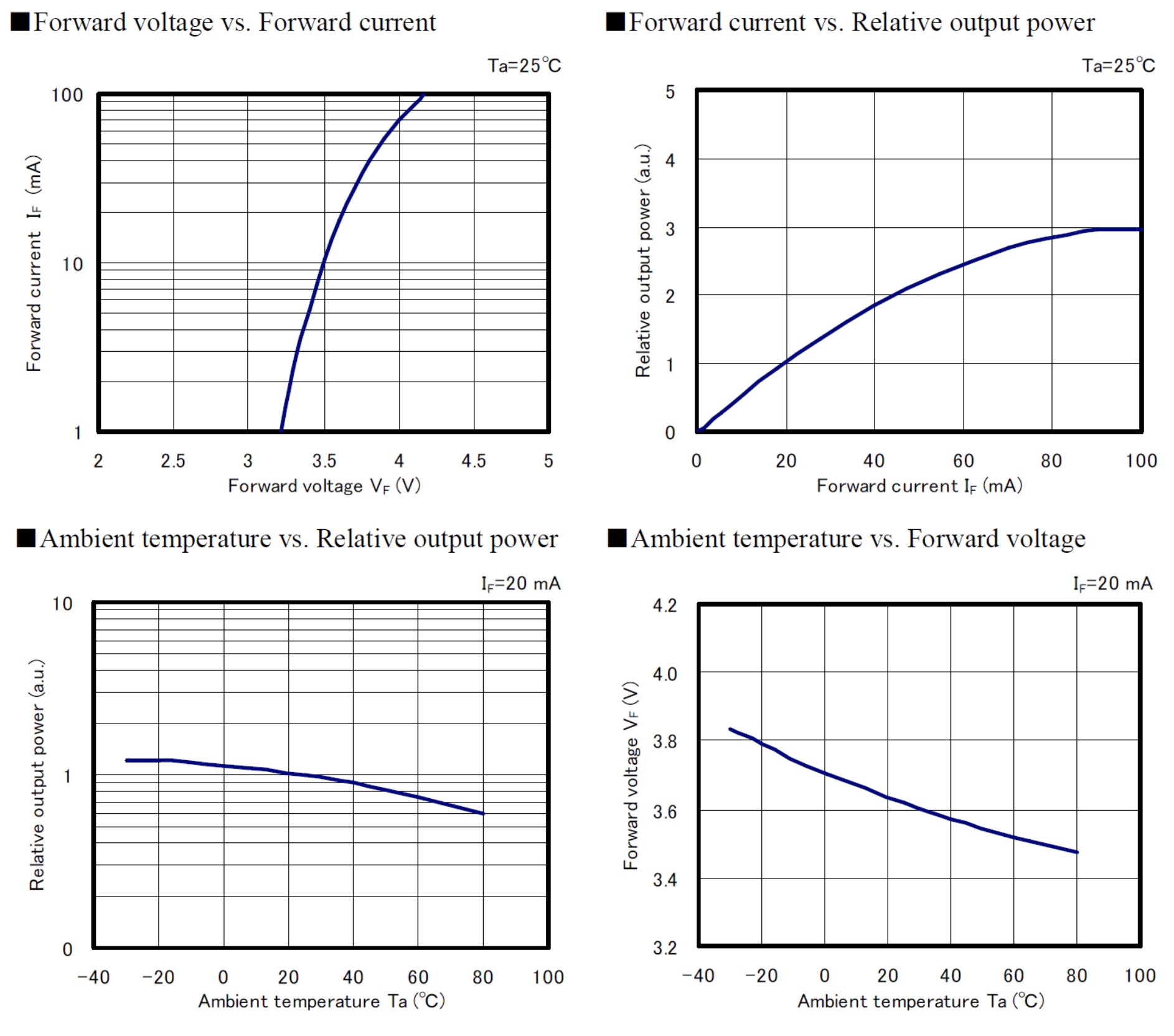

技術情報
赤外線LED 製品一覧
375nmのLED一覧
|
型番
|
波長
|
パッケージ
|
光度
|
放射パワー
|
指向角
|
|---|---|---|---|---|---|
| EOLD-375-525 | 375 nm | 5mm | 11 mW | 15 deg. |
375nmのLEDチップ一覧
|
型番
|
波長
|
チップサイズ
|
光度
|
放射パワー
|
|---|---|---|---|---|
| EOLC-375-34 | 375 nm | 280 | 4 mW |
