EOLD-325-023 データシート
|
波長
|
タイプ
|

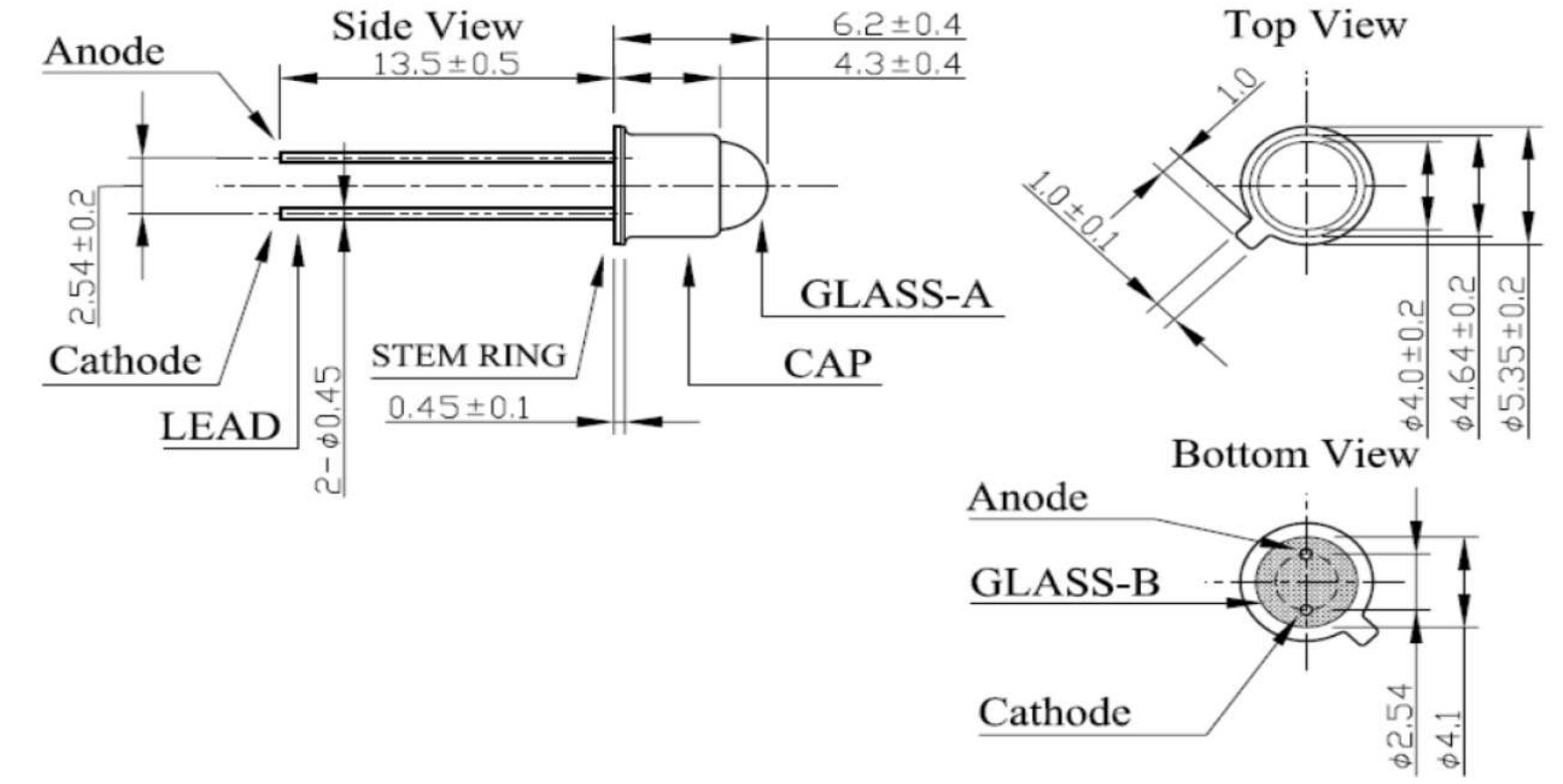

ケース
|
|---|---|---|
| 紫外線（UVB）325nm | AlGaN | レンズ付きメタルTO-18パッケージ |
 |
アイテム
|
マテリアル
|
|---|---|---|
| グラスA | UVグラス | |
| キャップ | コバール, ニッケルメッキ | |
| ステムリング | コバール, 金メッキ | |
| グラスB | ハードグラス（ブラック） | |
| リード | コバール, 金メッキ |
最大定格
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
テストコンディション
|
シンボル
|
値
|
単位
|
|---|---|---|---|---|
| 順方向電流 | IF | 40 | mA | |
| 逆方向電圧 | IR=10 µA | VR | >10 | V |
| 逆方向電流 | VR=5V | IR | <1 | μA |
| 動作温度範囲 | Tamb | -30 to +80 | ℃ | |
| 保存温度範囲 | Tstg | -40 to +100 | ℃ | |
| 半田付け温度 | < 5s | Tslg | 300 | ℃ |
光学的・電気的特性
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
シンボル
|
テストコンディション
|
最小値
|
標準
|
最大値
|
単位
|
|---|---|---|---|---|---|---|
| 順方向電圧 | VF | IF= 20 mA | 6 | V | ||
| 放射パワー | Φe | IF= 20 mA | 0.6 | mW | ||
| ピーク波長 | λp | IF= 20 mA | 305 | 310 | 315 | nm |
| 半値幅 | ∆λ0,5 | IF= 20 mA | 15 | nm | ||
| 指向角 | φ | IF= 20 mA | 24 | deg. | ||
| 立上り時間/立下り時間 | tr, tf | IF= 200 mA | 16; 8 | ns |
技術情報
紫外線LED 製品一覧
数百個～数千・数万個規模の大ロット対応・継続供給可能です。カスタマイズも可能、ご相談ください。
325nmのLED一覧
|
型番
|
波長
|
パッケージ
|
光度
|
放射パワー
|
指向角
|
|---|---|---|---|---|---|
| EOLD-325-013 | 325 nm | TO-46 | 0.7 mW | 6 deg. | |
| EOLD-325-023 | 325 nm | TO-18 | 1.1 mW | 24 deg. | |
| EOLD-325-043 | 325 nm | TO-18 | 0.9 mW | 40 deg. | |
| EOLS-325-393 | 325 nm | Ceramic SMD 3020 | 1.2 mW | 115 deg. | |
| EOLS-325-695 | 325 nm | Ceramic SMD 3535 | 10 mW | 120 deg. | |
| EOLS-325-697 | 325 nm | Ceramic SMD 3535 | 56 mW | 120 deg. |
