EOLS-780-227 データシート
|
波長
|
タイプ
|
ケース
|
|---|---|---|
| 赤外線(780nm) | AlGaAs | SMD6046（2418）、セラミックス |
 |
 |
|
説明
|
|
|---|---|
|

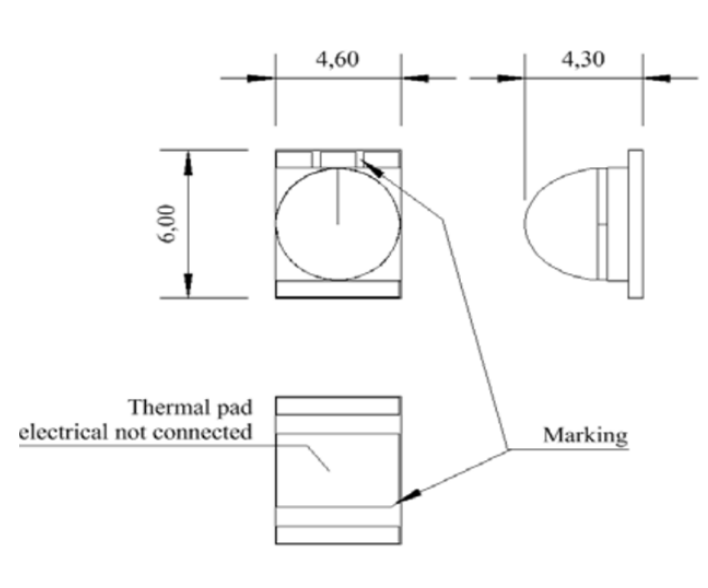

- サイズ：6.0（L）×4.6（W）×4.3（H）mm
- 1000 mAまでの高パルス電流 - レンズ付き、指向角20° - 半田パッド：金メッキ; リフロー半田付けのみ - アノードでのマーキング |
最大定格
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
テストコンディション
|
シンボル
|
値
|
単位
|
|---|---|---|---|---|
| 順方向電流 | IF | 700 | mA | |
| ピーク順方向電流 | tp ≤ 100 µs, т=1:10 | IFM | 1000 | mA |
| 逆方向電圧 | VR | 5 | V | |
| 熱抵抗 | Rth_JA | 5 | K/W | |
| 動作温度範囲 | Tamb | -40 to +85 | ℃ | |
| 保存温度範囲 | Tstg | -40 to +85 | ℃ |
静電気放電分類（MIL-STD-883） - クラス1
光学的・電気的特性
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
シンボル
|
テストコンディション
|
最小値
|
標準
|
最大値
|
単位
|
|---|---|---|---|---|---|---|
| 順方向電圧 | VF | IF= 350 mA | 1.7 | 2.2 | V | |
| 放射パワー（スターボードで測定） | Φe | IF= 350 mA | 52 | mW | ||
| 放射強度（スターボードで測定） | Ie | IF= 350 mA | 170 | mW/sr | ||
| ピーク波長 | λp | IF= 350 mA | 770 | 780 | 790 | nm |
| 半値幅 | ∆λ0,5 | IF= 350 mA | 31 | nm | ||
| 逆方向電流 | IR | IR= 5 V | 100 | μA |
技術情報
350mAでの典型的な放射スペクトル
推奨半田付けパッド
熱パッドはヒートシンクに接続する必要があります。
10K/W未満の熱抵抗を備えています。
780nmのLED一覧
|
型番
|
波長
|
パッケージ
|
放射パワー
|
指向角
|
|---|---|---|---|---|
| EOLD-780-525 | 780nm | 5mm | 11 mW | 20 deg. |
| EOLS-780-227 | 780nm | Ceramic SMD 6046 | 52 mW | 20 deg. |
780nmのLEDチップ一覧
|
型番
|
波長
|
チップサイズ
|
光度
|
放射パワー
|
|---|---|---|---|---|
| EOLC-780-21 | 780 nm | 960 | 70 mW | |
| EOLC-780-27 | 780 nm | 365 | 4.8 mW |
