波長
|
タイプ
|
ケース
|
---|---|---|
赤外線(1050nm) | GaAs | SMD 3838(1515) |
![]() |
![]() |
説明
|
|
---|---|
- サイズ3.8(W)×3.8(L)×1.0(H)mm
- 回路基板:AlNセラミックス - RoHS適合デバイス - リードフリー半田、半田パッド:銀メッキ - 高い発光強度 |
Tamb = 25℃、特に指定のない限り
パラメータ
|
テストコンディション
|
シンボル
|
値
|
単位
|
---|---|---|---|---|

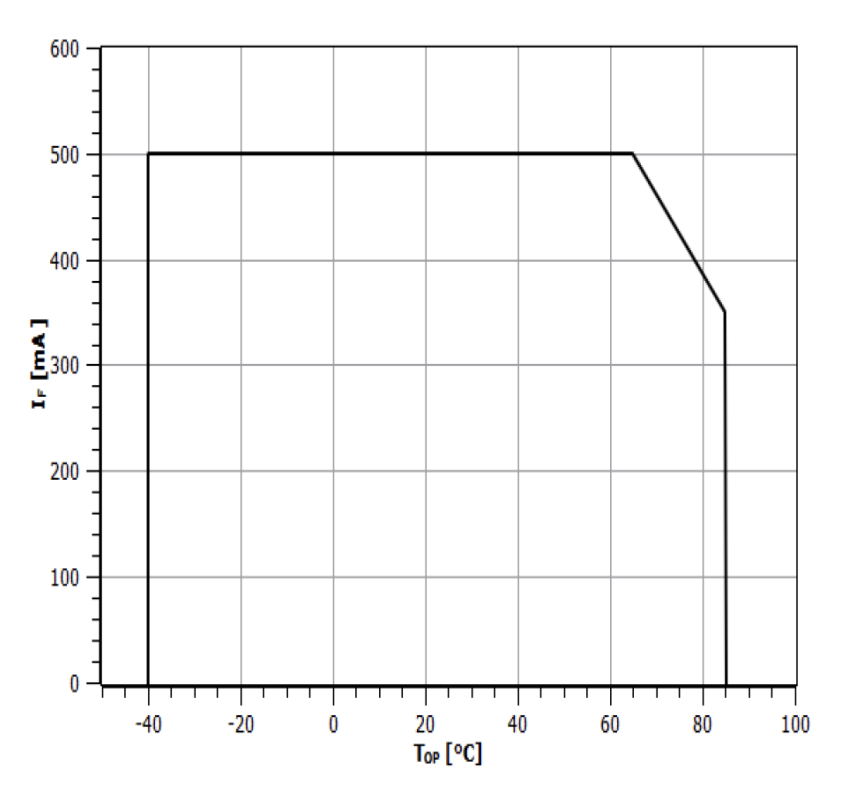

順方向電流 | IF | 500 | mA | |
ピーク順方向電流 | t ≤ 100 µs, T = 1 ms | IFM | 1000 | mA |
逆方向電圧 | IR=100 µA | IFM | 5 | V |
動作温度範囲 | Tamb | -40 to +85 | °C | |
保管温度範囲 | Tstg | -40 to +85 | °C | |
熱抵抗 | RthJA | 10 | K/W |
Tamb = 25℃、特に指定のない限り
パラメータ
|
シンボル
|
テストコンディション
|
最小値
|
標準
|
最大値
|
単位
|
---|---|---|---|---|---|---|
順方向電圧 | VF | IF= 350 mA | 1.2 | 1.5 | V | |
放射パワー | Φe | IF= 350 mA | 38 | mW | ||
放射強度 | Ie | IF= 350 mA | 8 | 17 | mW/sr | |
ピーク波長 | λp | IF= 350 mA | 1040 | 1050 | 1060 | nm |
半値幅 | ∆λ0,5 | IF= 350 mA | 50 | nm | ||

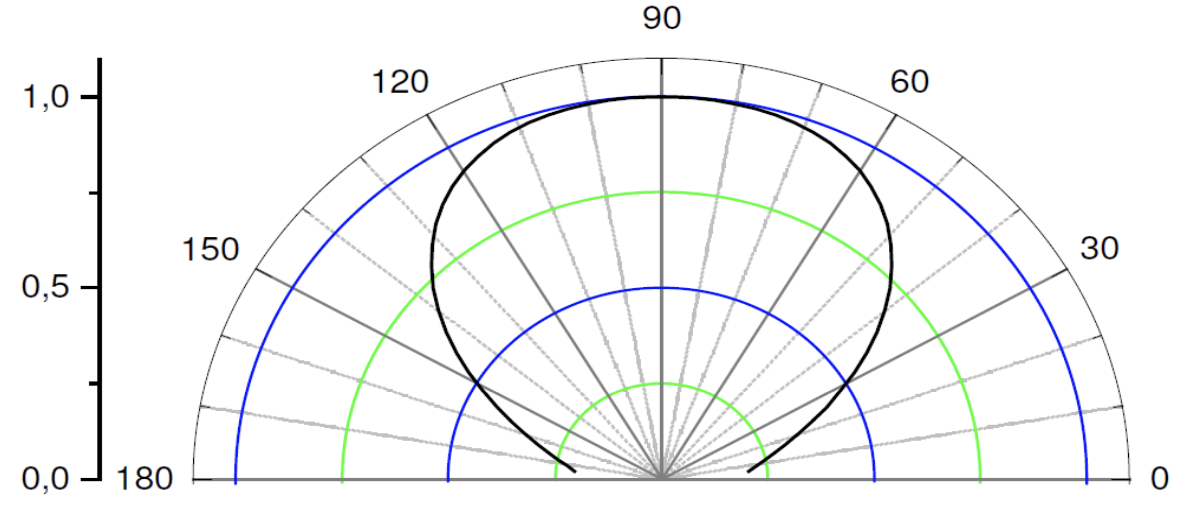

指向角 | φ | IF= 350 mA | 120 | deg. |
手動半田付け:最大電力25 W / 3 s / 300°C
数百個~数千・数万個規模の大ロット対応・継続供給可能です。カスタマイズも可能、ご相談ください。
型番
|
波長
|
パッケージ
|
放射パワー
|
指向角
|
---|---|---|---|---|
EOLD-1050-015 | 1050nm | TO-46 | 1.6 mW | 6 deg. |
EOLD-1050-095 | 1050nm | TO-46 | 5 mW | 40 deg. |
EOLD-1050-525 | 1050nm | 5mm | 7 mW | 20 deg. |
EOLS-1050-995 | 1050nm | PLCC4 | 7.5 mW | 90 deg. |
EOLS-1050-199 | 1050nm | SMD 1206 | 3 mW | 140 deg. |
EOLS-1050-496 | 1050nm | Ceramic SMD 3838 | 38 mW | 120 deg. |
型番
|
波長
|
チップサイズ
|
光度
|
放射パワー
|
---|---|---|---|---|
EOLC-1050-17-1 | 1050 nm | 365 | 4.5 mW |
