EOLD-965-525 データシート
|
波長
|
タイプ
|
ケース
|
|---|---|---|
| 赤外線(965nm) | GaAs | 5mmプラスチックレンズ |
 |
説明
|
|---|---|

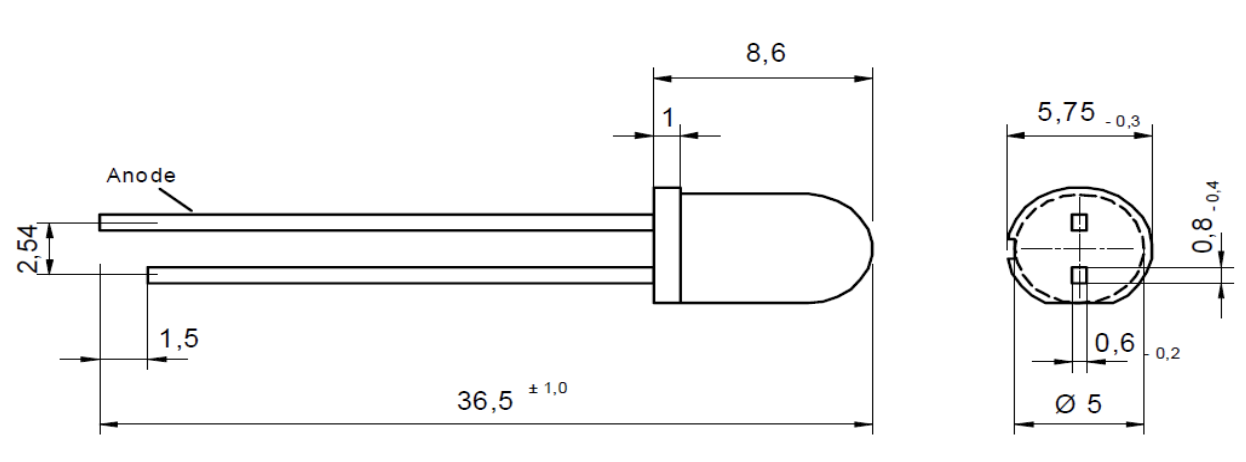

・高出力、高速赤外線LED（標準5mmパッケージ） ・スタンドオフリードのない筐体 光通信、安全装置、オートメーション用 すべての寸法（mm） |
最大定格
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
テストコンディション
|
シンボル
|
値
|
単位
|
|---|---|---|---|---|
| 順方向電流 | IF | 100 | mA | |
| ピーク順方向電流 | tp ≤ 50 µs, tp/T = ½ | IFM | 200 | mA |
| 動作温度範囲 | Tamb | -20 to +80 | ℃ | |
| 保存温度範囲 | Tstg | -40 to +85 | ℃ | |
| 接合部温度 | TJ | 100 | ℃ |
光学的・電気的特性
Tamb = 25℃、特に指定のない限り
|
パラメータ
|
シンボル
|
テストコンディション
|
最小値
|
標準
|
最大値
|
単位
|
|---|---|---|---|---|---|---|
| 順方向電圧 | VF | IF= 20 mA | 1.2 | 1.4 | V | |
| 逆方向電圧 | VR | IR= 100 µA | 5 | V | ||
| 放射パワー | Φe | IF= 20 mA | 6 | 8.5 | mW | |
| 放射パワー | Φe | IF= 100 mA | 27 | mW | ||
| ピーク波長 | λp | IF= 20 mA | 965 | nm | ||
| 半値幅 | ∆λ0,5 | IF= 20 mA | 40 | nm | ||
| 指向角 | φ | IF= 20 mA | 20 | deg. | ||
| スイッチング時間 | tr, tf | IF= 20 mA | 400 | ns |
965nmのLED一覧
|
型番
|
波長
|
パッケージ
|
放射パワー
|
指向角
|
|---|---|---|---|---|
| EOLD-965-525 | 965nm | 5mm | 8.5 mW | 20 deg. |
