SPECTRA TUNEシリーズ
LED MOTIVE×波長可変光源

波長可変LED光源 SPECTRA TUNE LAB

光源

波長可変LED光源 SPECTRA TUNE LAB

LED MOTIVE

SPECTRA TUNE LABは10種類の異なる波長のLEDが搭載されている波長可変光源です。
ウォーミングアップ時間不要、解像度は12ビットで、各チャネルは4096段階で出力の強弱を細かく調整することで様々なスペクトルの光を再現することができます。
またLEDMOTIVE独自の技術によりCMOSベースの分光放射計が内蔵されており高い安定性と分光精度を誇ります。
非同期モードでは10msごとに光の切り替えを行うことができます。

製品の特徴

  • 高出力
  • 小型軽量
  • 非同期モードでの高速切り替え可能
  • 高精度、高安定性
  • ウォーミングアップ時間不要
  • 独自のソフトウェア

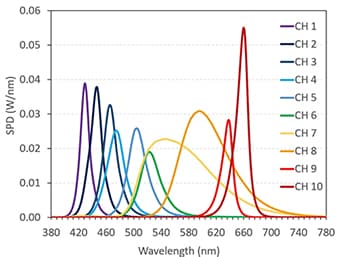

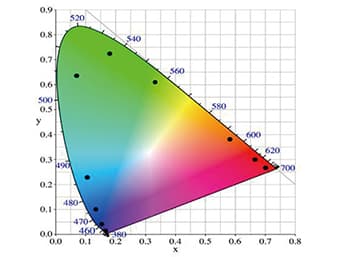

仕様 スペクトル

製品情報

仕様

チャネル LED数 カラー ピーク放出
(nm)
放射計数値
(W)
光度計数値
(lm)
FWHM
(nm)
CH1 2 紫外線 429 0.74 13.4 16
CH2 2 ロイヤルブルー 446 0.95 35.8 22
CH3 3 濃紺 465 0.94 73.9 27
CH4 3 475 0.89 97.5 27
CH5 5 シアン 505 0.98 319.3 34
CH6 5 525 0.77 389.2 37
CH7 10 ライム 550 2.75 1256.4 115
CH8 12 PC アンバー 595 2.76 990.9 81
CH9 2 638 0.62 101.9 21
CH10 4 深紅 660 1.25 81.4 23
バンド数 10
最大放射出力 12.7W(すべてのチャンネルがフルパワーの場合)※1
最大光束 3360ルーメン
波長範囲 400-700nm
動作温度範囲 0℃から+35℃
同期モード切替速度 250ミリ秒
フィードバック制御ループ デフォルトで有効
公称入力電圧 24VDC(定電圧)±5%
最大入力電流 3.3A(ファームウェウで制御)
最大入力電力 80W(ファームウェウで制御)
通信プロトコル バスEIA-485
制御ソフトウェア μWAVE(付属品)
寸法(mm) 156×126×130
IP 20

※1: 放射出力は、現在利用可能なLED ビニングによってわずかに変化する場合があります。

オプション

  • 様々な言語に対応したAPI
  • ファイバー接続用C-マウントアダプタ
  • LED波長設定可能(カスタム応相談)

アプリケーション

  • 各波長の強弱の調整
  • 出力の調整
  • スペクトルデータの保存、読み込み
  • データベースよりスペクトル再生可能
  • シーケンスの作成・保存および再生可能

技術情報

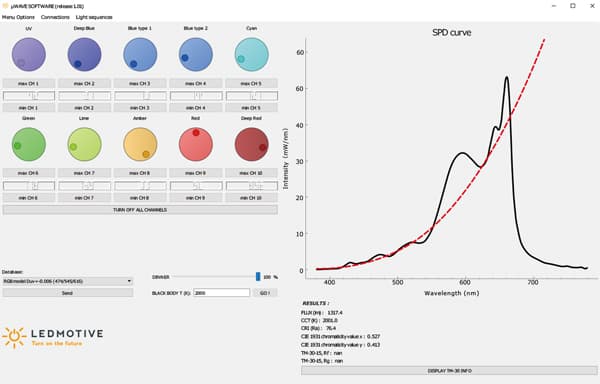

ソフトウェアについて

LEDMOTIVE独自のμWAVEソフトウェアを用いて出力、スペクトルの調整、データの作成、読み込みなどを行うことができます。
シンプルなデザインで見やすく操作も簡単です。
より高度な機能を必要とするアプリケーションについてはオプションでAPIのご用意もございます。

動作要件

動作要件

  • 64bit operating system
  • Windows (※Windows8以降推奨)



ヒューマンセントリックライティングへの活用について

”ヒューマンセントリックライティングと次世代研究照明の紹介”が 【一般社団法人日本オプトメカトロニクス協会 月刊誌「光技術コンタクト」2019年2月号】 に掲載されました。

詳細はこちら

シリーズ比較

製品画像 波長可変LED光源 SPECTRA TUNE 7! 波長可変LED光源 SPECTRA TUNE HCL 波長可変LED光源 SPECTRA TUNE LAB
製品名 波長可変LED光源 SPECTRA TUNE 7! 波長可変LED光源 SPECTRA TUNE HCL 波長可変LED光源 SPECTRA TUNE LAB

PDF資料ダウンロード

波長可変LED光源 SPECTRA TUNE LAB PDF

ダウンロード
