Senorics社のセンサーはモノシリックで、回折格子のような分散素子や、光学部品、機械部品がないため、振動や衝撃に対して堅牢です。
Senorics 分光センサーシリーズ
Senorics × 分光センサーチップ
シリーズ製品一覧
超小型・軽量・低コストでマスマーケットに対応した分光センサーソリューションを提供
Senorics社(ドイツ)は、有機エレクトロニクス技術をベースとした分光センサーの設計、製造を行っている専門メーカーで、超小型サイズで堅牢、且つ低コスト化を実現したモノシリックセンサーチップを提供しています。

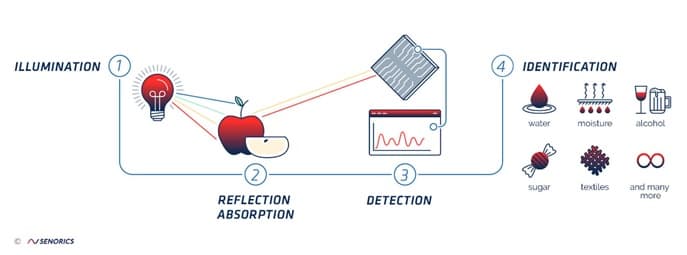

Senorics社の分光センサーテクノロジー
ラボテクノロジーから幅広いアプリケーションツールへ
従来では分光器の大きさやコストの面で、分光分析は実験室で使用されることが多く、産業用途への応用はハイエンドモデルに限られていましたが、Senorics社の分光センサーは、マスマーケットのアプリケーション向けに設計、最適化されています。
メリット1単一のセンサーチップで幅広い波長範囲をカバー
Senorics社の分光センサー技術では400~1800nmの範囲の中で選択された波長の光を取り込むことができます。

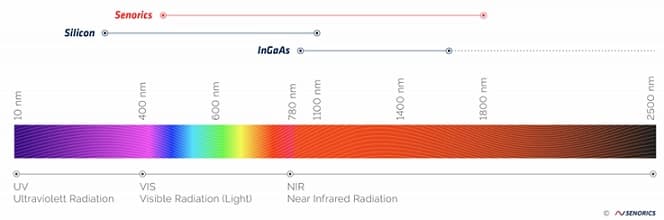

広い波長範囲をカバーできるメリット
可視と近赤外の波長を用いた分光分析をするアプリケーションにおいて、従来ではシリコンとInGaAsの2つのセンサーが必要となりますが、Senorics社の分光センサーチップの場合は単一のセンサーチップで可視と近赤外の波長の両方をカバーすることが可能となります。
メリット2柔軟性が高い | 小型・軽量・堅牢なモノシリックセンサーチップ

センサーチップは1セント硬貨ほどの超小型サイズでフラットな形状のため、スペースが限られた装置やモバイルデバイスへの組み込みに最適です。

メリット3低コスト | コストパフォーマンスに優れたセンサーでマスマーケットに対応
研究用途で使用されている高価なラボ機器とは対照的に、Senorics社の有機エレクトロニクスに基づいた分光センサーは、低コストでシリコンのスペクトル範囲とInGaAsのスペクトル範囲の大部分をカバーしており、マスマーケット向けに設計、最適化された製品です。
Senorics社のコストパフォーマンスに優れた分光センサー、センシングソリューションで、BtoB、BtoCの市場、アプリケーションにアプローチし、新しいビジネスモデルを作ります。

メリット4カスタマイズ可能
分光センサーのカスタマイズも可能です。お客様のアプリケーションとニーズに適合したセンサーソリューションを提供します。
シリーズ製品比較
センサーチップ概要
製品画像 | ![]() |
---|---|
対応波長範囲 | 400~1800nmの範囲から選択 |
分解能 (FWHM) |
~25nm |
波長 チャンネル数 |
16 |
外形寸法(W*D*H) | 11×11×2mm |
評価キット
Senorics社では、分光センサーチップと、分光センサーチップを組み込んだ評価キットとして分光センサーユニットと、ハンドヘルド分光器を用意しています。
評価キットを使用することで、アプリケーション開発や分光センサーチップの性能・評価を即座に行うことが可能です。
評価キット モデル |
SenoSense
モジュールタイプ |
SenoCorder ハンドヘルド分光器 |
|
---|---|---|---|
製品画像 | ![]() |
![]() |
![]() |
概要 | 光源、光学系搭載の 検出器ユニット |
粉体、固体測定用 ハンドヘルド分光器 |
液体測定用 ハンドヘルド分光器 |
インター フェース |
Bluetooth, UART | Bluetooth | |
API | C | SenoSoft | |
内蔵光源 | 1.5Wタングステンランプ×2ヶ | ||
測定モード | 接触測定 | キュベット使用 透過測定 |
