CW量子カスケードレーザー(QCL) uniMir

注目の製品

CW量子カスケードレーザー(QCL)  uniMir

MIRSENSE

10~17μmの出力波長範囲をカバーしたDFB-CW 量子カスケードレーザー

uniMirは10~17μm帯域の中赤外波長を放射する分布帰還型(DFB)のCW量子カスケードレーザー(QCL)です。HHL(High Heat Load:高熱負荷)のパッケージで、TEC(熱電冷却器)と平行光を出力するための光学系を内蔵しています。
HHLパッケージ内のペルチェ素子でレーザーの動作温度を制御しているため、モードホップフリーで縦方向のシングルモード動作を維持することが可能です。

Mirsenseアプリケーションバナー

uniMirの出力対応波長域は、BTXとして知られているベンゼン、トルエン、キシレンや、シアン化水素(HCN)、ヨウ化メチル(CH3I)、六フッ化ウラン(UF6)等、多くの分子の吸収スペクトル(指紋領域)をカバーしており、高感度、高性能が求められる石油、ガス、原子力産業における分光分析、環境モニタリング用途の光源としてご使用頂けます。

品番 波長 波数 対象ガス
UN0885C010HNA 11.3μm 885cm-1 ヨウ化メチル(CH3I)
UN0746C005HNA 13.4μm 746cm-1 キシレン(C8H10),
プロパン(C3H8)
UN0713C005HNA 14μm 713cm-1 シアン化水素(HCN)
UN0674C005HNA 14.9μm 674cm-1 ベンゼン(C6H6)
UN0628C002HNA 16μm 628cm-1 六フッ化ウラン(UF6)

上記以外のターゲットガス、出力波長のご要望ございましたら弊社までお問い合わせください。



【動画】mirSense社 | 10~17μmのQCL技術とガス分析測定事例

10~17μm帯域のQCLの開発と製造に世界で初めて成功したmirSense社独自のQCL技術と特長、本製品uniMirを光源としたガス分析の測定事例を動画でご紹介します。
QCL技術とガス分析測定事例

製品の特徴

  • 出力波長領域:10~17μm帯域
  • 光学出力(typ.):5~10mW(~15um)、1~5mW(15um~)
  • モードホップフリー

mirSense社では本製品uniMirだけでなく、4~10μm帯域の量子カスケードレーザー(QCL)も取り扱っており、中赤外の波長範囲を幅広くカバーしております。
高出力パルスQCL(4~10μm帯域)製品詳細はこちら



製品情報

仕様

品番 最大平均光学出力(*1) 波長掃引幅 連続チューニング範囲
UN0885C010HNA 10 mW
@885 cm-1
>3 cm-1 >1 cm-1
UN0746C005HNA 5 mW
@746 cm-1
(*2)
~3 cm-1
UN0713C005HNA 5 mW
@713 cm-1
UN0674C005HNA 5 mW
@674 cm-1
>2 cm-1 >0.5 cm-1
UN0628C002HNA 2 mW
@628 cm-1
627~629 cm-1

(*1) @ベースプレート温度20 ℃

(*2)727 cm-1, 767 cm-1 ,795 cm-1も製作可能です。別途お問い合わせください。



レーザータイプ シングルモードDFB
動作モード CW
サイドモード抑圧比 (SMSR) > 25 dB
線幅 (FWHM) < 100 MHz
(適切なドライバーで連続点灯, CW)
ビーム拡がり角 < 10 mrad
ビーム品質 TM00
出力ビームサイズ
(ウインドウ出力)
4 mm (typ.)
偏光 直線垂直偏光
パッケージ HHLパッケージ 窒素ガス(N2)ハーメチックシール
HHLケースの動作温度 10~50 ℃ (結露なきこと)
QCLの動作温度(*3) -20~+20 ℃ (HHLケース温度:< +20 ℃)
0~+20 ℃ (HHLケース温度 : +45 ℃)
保存温度 10~50 ℃
サーミスタ
(内部温度センサー)
R0=12 kΩ, @25 ℃, β=3740 K-1

(*3) 品番UN0628C002HNA : -10~+10 ℃ (HHLケース温度:< +20 ℃)



HHLパッケージ模式図

QCL HHLパッケージ

*QCLの動作温度はサーミスタでモニタリングしています。


アプリケーション

  • ガス分析、環境モニタリング
  • 原子力産業におけるCH3I 測定、UF6検出
  • 分光分析用光源

技術情報

品番:UN0885C010HNA
特性(typical) 11.3um DFB-CW-QCL 出力特性

左側曲線:電流(mA) - 電圧(V)特性
右側曲線:電流(mA) - 出力(mW)特性

放射波長特性

11.3um DFB-CW-QCL 波長特性

品番:UN0746C005HNA
特性(typical) 13.4um DFB-CW-QCL 出力特性

左側曲線:電流(mA) - 電圧(V)特性
右側曲線:電流(mA) - 出力(mW)特性

放射波長特性

13.4um DFB-CW-QCL 波長特性

品番:UN0713C005HNA
特性(typ.) 14um DFB-CW-QCL 出力特性

左側曲線:電流(A) - 電圧(V)特性
右側曲線:電流(A) - 出力(mW)特性

放射波長特性(typ.)

14um DFB-CW-QCL 波長特性

品番:UN0674C005HNA
特性(typ.) 14.9um DFB-CW-QCL 出力特性

左側曲線:電流(A) - 電圧(V)特性
右側曲線:電流(A) - 出力(mW)特性

放射波長特性(typ.)

14.9um DFB-CW-QCL 波長特性

品番:UN0628C002HNA
特性(typ.) 16um DFB-CW-QCL 出力特性

左側曲線:電流(A) - 電圧(V)特性
右側曲線:電流(A) - 出力(mW)特性

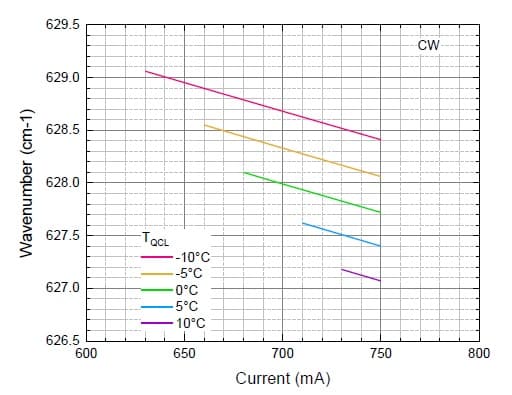

放射波長特性(typ.)

16um DFB-CW-QCL 波長特性

(※)温度:QCLの温度

寸法[mm]

qcl-hhl
