PowerMirシリーズ
PowerMir × QCL(量子カスケードレーザー)

開発・評価用 パルス量子カスケードレーザー(QCL)・電源 PowerMir turnkey

開発・評価用  パルス量子カスケードレーザー(QCL)・電源 PowerMir turnkey

MIRSENSE

PowerMir turnkeyは、中赤外のパルス量子カスケードレーザー(QCL)と専用電源を用意しており、研究開発・評価を迅速に行うことが可能です。
中赤外の波長を放射する高出力のパルスQCLは、HHL(HighHeatLoad:高熱負荷)のパッケージで、TEC(熱電冷却器)と平行光を出力するための光学系を内蔵しています。

HHLパッケージのQCL、装置への組み込みに適したPCB基板ドライバー付きタイプも用意しております。

HHLパッケージQCL製品詳細

PCB基板ドライバー付きQCL製品詳細

Mirsenseアプリケーションバナー

製品の特徴

動画

詳しいデモンストレーションは、Youtube動画をご覧ください。



製品情報

仕様

機能 レーザー安全、レーザードライバー(ON/OFF)、
レーザー温度およびTECの制御、周波数変調、外部TTL
インターフェース USB、外部TTL
ソフトウエア Windows PC
プロトコル MODBUS
入力 24V DC
寸法 レーザーヘッド:20cmx15cmx6cm/ドライバー:25cm×15cm×6cm
重さ 925g
動作温度 +10℃〜+30℃※結露なきこと
レーザーヘッドの冷却 空冷

*Option:Extra red laser beam for alignment help

光学的仕様


動作モード Quaci-CW、高いデューティーサイクルパルス
パルス周波数 >500kHz
ビーム品質 TM00ガウシアンビーム、M2<1.5
偏光 直線垂直偏光(>98%)

品番 中心波長 最大平均光学出力(*) ビーム拡がり角 出力ビームサイズ
(水平×垂直)
(typ.)
PW4000500HSTK1A 4±0.1 μm < 500 mW 水平方向:3~6 mrad
垂直方向:2~4 mrad
2 × 3 mm
PW4001000HSTK1A > 1 W
PW4000500HCTK1A < 500 mW
2.5 mrad
(円形)
< 3 mm
(円形)
PW4001000HCTK1A > 1 W
PW4600500HSTK1A 4.6±0.1 μm < 500 mW 水平方向:3~6 mrad
垂直方向:2~4 mrad
2 × 3 mm
PW4601000HSTK1A > 1 W
PW4800500HSTK1A 4.8±0.1 μm < 500 mW 水平方向:3~6 mrad
垂直方向:2~4 mrad
2 × 3 mm
PW4801500HSTK1A > 1.5 W
PW9700200HTK1A 9.7±0.2 μm >200 mW 水平方向:< 8 mrad
(typ. 6 mrad)
垂直方向:< 6 mrad
(typ. 4 mrad)
2 × 3 mm

(* : @中心波長 , ベースプレート温度20 ℃)


※上記以外の出力波長も取り扱っております。別途お問い合わせください。


ソフトウエア

qclソフトウエア

PCソフトウェアで3つの異なる電力レベルを簡単に選択でき、ソフトウェアまたは外部TTL信号で変調することができます。
ソフトウェアには温度管理等のQCL(量子カスケードレーザー)を保護する安全機能も組み込まれています。



寸法 [mm]

レーザーヘッド

ドライバー


付属品

アプリケーション

環境

mirSense社は、高感度、高性能が求められる自動車の排気ガスや、空気質、プラントにおける連続排出モニタリングなどの用途に適した量子カスケードレーザー(QCL)製品を提供します。

●自動車の排気ガス分析環境

自動車産業では、増加する自動車の排気ガスと粒子に対して排出制御とクリーン技術が求められています。排気ガスのモニタリングでは、リアルタイムで高性能の分析が必要です。
大気汚染ガスの中でもNO2、NH3、NO、N2Oは、今日の自動車産業において新たな課題となっています。

●空気質

大気汚染は、自動車、電車、工場から排出される二酸化硫黄、一酸化窒素、窒素酸化物によって引き起こされます。
肺癌、喘息、アレルギー及びさまざまな呼吸障害に加え、動植物に対しても深刻な影響を及ぼしています。

●プラントにおける連続排出モニタリング(CEM)

産業施設でのプロセス制御とガスフローモニタリングでは、厳しい使用環境において24時間連続稼働できることが必要です。そのため、信頼性が高く、メンテナンスコストが低いことが求められます。

環境産業

●ガス漏れ検知

天然ガスの主要成分であるメタンは、二酸化炭素の最大120倍の温室効果があるガスです。
したがって、未燃焼の天然ガスの放出は、燃焼された場合に放出される二酸化炭素よりもはるかに影響が大きいため、ガス漏れの検知は欠かせません。

●インラインのプロセスガスのモニタリング

環境に配慮した持続可能なプロセスと品質の最適化のために、あらゆる産業においてプロセス分析装置が用いられています。

●油中の水分析

原油生産において、水中の油が高濃度になり過ぎると、水浄化システム全体に問題を引き起こす可能性があります。mirSense社のQCL製品は浄化システムのセンシングソリューションに貢献しています。

計測

●光計測
●研究開発

バイオ・ヘルスケア

●グルコースモニタリング
●呼気分析

技術情報

4 µm

■光出力特性(typ.)
4umQCL光出力特性

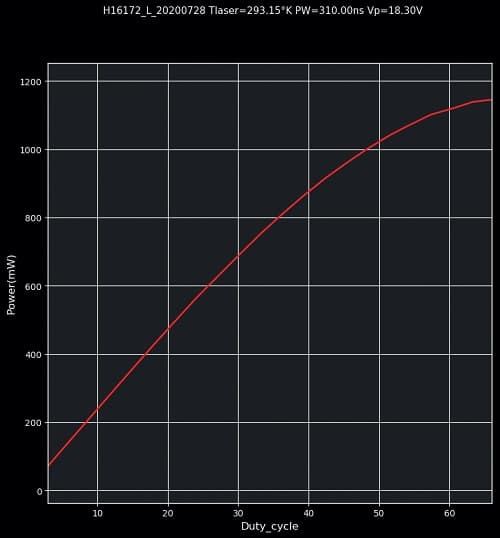

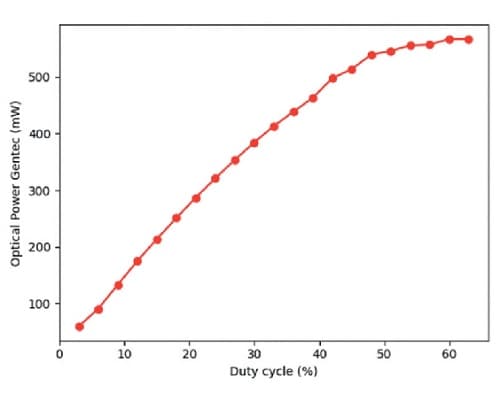

■平均光学出力

平均光学出力(パルス幅:300 ns, レーザー温度:+ 20 ℃)

4umQCL平均光学出力

500 mW Laser

4umQCL平均光学出力

> 1 W Laser


■ビーム品質(typ.)
4umQCLビーム品質

Standard laser beam

4umQCL円形ビーム形状

Laser with circular beam option

4.6 µm

■光出力特性(typ.)
4.6umQCL光出力特性


■平均光学出力

(パルス幅:300 ns, レーザー温度:+ 20 ℃)

4.6umQCL平均光学出力

500 mW Laser

4.6umQCL平均光学出力

>1 W Laser


■ビーム品質(typ.)
4.6umQCLビーム品質

Standard laser beam


4.8 µm

■光出力特性(typ.)
4.8umQCL光出力特性


■平均光学出力

(パルス幅:300ns, レーザー温度:+ 20℃)

4.8umQCL平均光学出力

500 mW Laser

4.8umQCL平均光学出力

> 1 W Laser


■ビーム品質(typ.)
4.8umQCLビーム品質

Standard laser beam


9.7 µm

■光出力特性(typ.)
9.7umQCL光出力特性


■平均光学出力

(パルス幅:900ns, レーザー温度:+ 20℃)

9.7umQCL平均光学出力
