小型赤外線光源 連続点灯タイプ

小型赤外線光源 連続点灯タイプ

HawkEye Technologies

HawkeyeTechnologies社の赤外線光源は、発光部に特殊な炭素薄膜を使用した長寿命で発光効率の高い小型光源です。
パルス点灯タイプと連続点灯タイプがあり、動作温度に応じて1〜20μmの広範囲の赤外光を放射します。
フーリエ変換赤外分光法（FTIR）、赤外全反射減衰法（ATR）、光音響赤外分光法（PAS）、非分散型赤外分光法（NDIR）など、赤外のさまざまな分光法の光源としてご使用頂けます。

アプリケーション

  • 医療：CO2など、呼気分析
  • 自動車/輸送：呼気アルコール検査、排ガス測定、モニタリング
  • 航空宇宙：イメージセンシング
  • HVAC：換気制御、冷媒モニタリング
  • 安全/産業/環境管理：燃焼ガス分析、ガス検知、大気汚染
  • 赤外線多成分計（水分、有機物、フィルム厚さなど）

ウインドウ材

材質 透過波長域
サファイア 0.17〜5.0μm
CaF2 0.15〜9.0μm
ZnSe 0.55〜20.0μｍ
AR*シリコン 1.2〜10.0μm

＊:AR コーティング

お問い合わせ

製品の特徴

  • 豊富な製品ラインナップ：1.3W〜70W,　500〜1400℃
  • 発光部の種類：薄膜、フィラメント（ニクロム、カンタル）、窒化ケイ素、炭化ケイ素
  • カスタム対応可能：形状、リフレクタ、ウインドウ材など
　

製品情報

モデル一覧 PDF資料
ダウンロード

モデル一覧

IR-1

小型赤外線光源 連続点灯タイプ

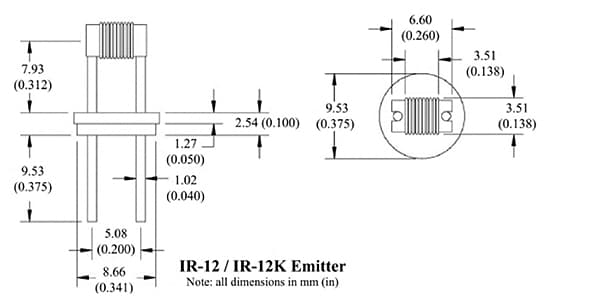

外形図

仕様
タイプ IR-12
品番 IR-12IR-12-P-1IR-12-P-2IR-12-P-3IR-12-E-1IR-12-E-2IR-12-E-3
リフレクタ種類
外径Φ×長さL(mm)		 ─ParaboricElliptical
─Φ25.4
×25.4		Φ50.8
×33		Φ76.2
×63.5		Φ25.4
×25.4		Φ50.8
×33		Φ76.2
×63.5
ウインドウ材(※) ─○
有効発光面サイズ(mm) 3.5×3.5
電圧(V)(ACorDC) 5
電流(A) 2
出力(W) 10
温度(℃) 900
寿命(ｈ) 30,000(@5V)
効率(％) 80
タイプ IR-12K
品番 IR-12KIR-12K-P-1IR-12K-P-2IR-12K-P-3IR-12K-E-1IR-12K-E-2IR-12K-E-3
リフレクタ種類
外径Φ×長さL(mm)		 ─ParaboricElliptical
─Φ25.4
×25.4		Φ50.8
×33		Φ76.2
×63.5		Φ25.4
×25.4		Φ50.8
×33		Φ76.2
×63.5
ウインドウ材(※) ─○
有効発光面サイズ(mm) 3.5×3.5
電圧(V)(ACorDC) 6
電流(A) 1.8
出力(W) 11
温度(℃) 975
寿命(ｈ) 30,000(@6V)
効率(％) 70

※ウインドウ材: サファイア、CaF2、ZnSe、ARシリコンの中から選択可能

IR-2

小型赤外線光源 連続点灯タイプ

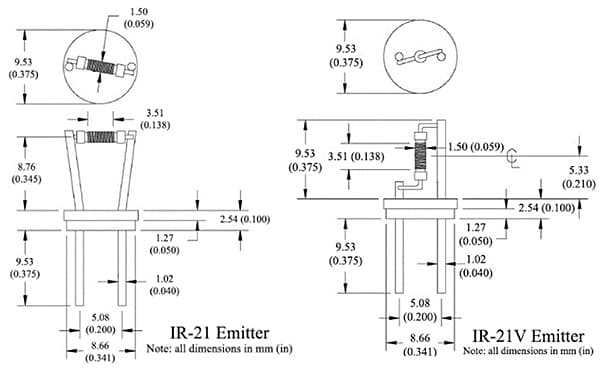

外形図

仕様
タイプ IR-21
品番 IR-21IR-21-P-1IR-21-E-1
リフレクタ種類
外径Φ×長さL(mm)		 ─ParabolicElliptical
─Φ25.4×25.4Φ25.4×25.4
ウインドウ材(※) ─○
有効発光面サイズ(mm) 1.5×3.5
電圧(V)(ACorDC) 5
電流(A) 0.8
出力(W) 4
温度(℃) 800
寿命(ｈ) 30,000(@5V)
効率(％) 80
タイプ IR-21V IR-22 IR-22V
品番 IR-21VIR-21V-P-1IR-21V-E-1 IR-22 IR-22V
リフレクタ種類
外径Φ×長さL(mm)		 ─ParabolicElliptical ─ ─
─Φ25.4×25.4Φ25.4×25.4 ─ ─
ウインドウ材(※) ─○ ─ ─
有効発光面サイズ(mm) 1.5×3.5
電圧(V)(ACorDC) 5
電流(A) 0.8
出力(W) 4
温度(℃) 800 900
寿命(ｈ) 30,000(@5V)
効率(％) 80

※ウインドウ材: サファイア、CaF2、ZnSe、ARシリコンの中から選択可能

IR-3

小型赤外線光源 連続点灯タイプ

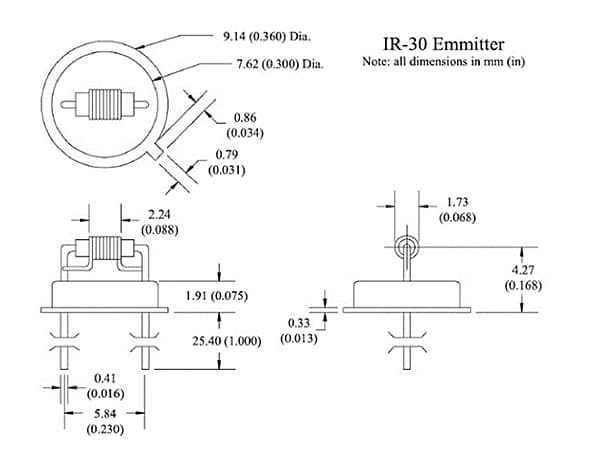

外形図

仕様
タイプ IR-30
品番 IR-30NCIR-30IR-30-P-05IR-30-E-05
Cap ─〇──
リフレクタ種類
外径Φ×長さL(mm)		 ──ParabolicElliptical
──Φ12.7×16.4
ウインドウ材(※) ─〇
有効発光面サイズ(mm) 1.8×1.8
電圧(V)(ACorDC) 2.75
電流(A) 1.53
出力(W) 4.2
温度(℃) 925
寿命(h) 25,000(@2.75V)
効率(％) 80
タイプ IR-30K
品番 IR-30K/NCIR-30KIR-30K-P-05IR-30K-E-05
Cap ─〇──
リフレクタ種類
外径Φ×長さL(mm)		 ──ParabolicElliptical
──Φ12.7×16.4
ウインドウ材(※) ─〇
有効発光面サイズ(mm) 1.8×1.8
電圧(V)(ACorDC) 2.5
電流(A) 1.7
出力(W) 4.2
温度(℃) 950
寿命(h) 25,000(@2.5V)
効率(％) 70

※ウインドウ材: サファイア、CaF2、ZnSe、ARシリコンの中から選択可能

IR-4

小型赤外線光源 連続点灯タイプ

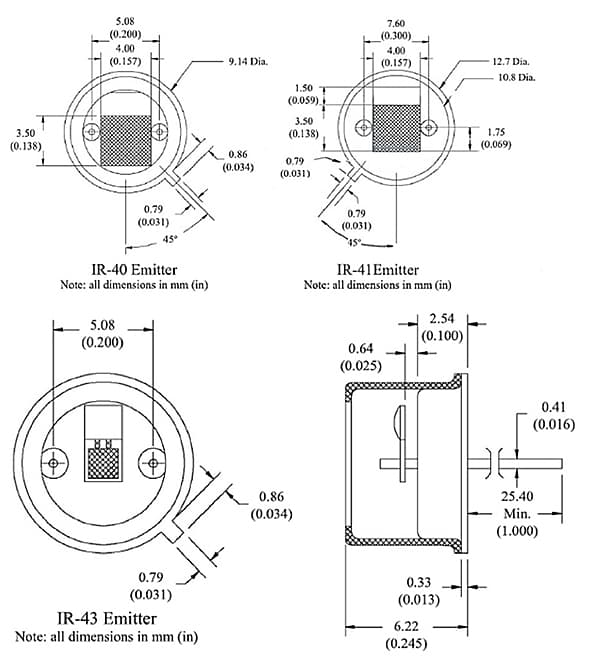

外形図

仕様
タイプ IR-40 IR-41
品番 IR-40NCIR-40 IR-41NCIR-41IR-41-P-05IR-41-E-05
Cap ─〇 ─〇──
TOパッケージ TO-5 TO-8
リフレクタ種類
外径Φ×長さL(mm)		 ── ──ParobolicElliptical
── ──Φ12.7×16.4
ウインドウ材(※) ─〇 ─〇
有効発光面サイズ(mm) 4×3.5
電圧(V)(ACorDC) 26
電流(A) 0.1
出力(W) 2.5
温度(℃) 500
寿命(ｈ) ＞25,000(@500℃)
効率(％) 80
タイプ IR-43
品番 IR-43NCIR-43IR-43-P-05IR-43-E-05
Cap ─〇──
TOパッケージ TO-5
リフレクタ種類
外径Φ×長さL(mm)		 ──ParobolicElliptical
──Φ12.7×16.4
ウインドウ材(※) ─〇
有効発光面サイズ(mm) 1.5×1.5
電圧(V)(ACorDC) 14
電流(A) 0.09
出力(W) 1.3
温度(℃) 600
寿命(ｈ) ＞25,000(＠500℃)
効率(％) 80

※ウインドウ材: サファイア、CaF2、ZnSe、ARシリコンの中から選択可能

IR-4IR-Si

小型赤外線光源 連続点灯タイプ
仕様
タイプタイプ IR-Si207 IR-Si217
品番 IR-Si207IR-Si207-P-1IR-Si207-E-1 IR-Si217IR-Si217-P-1IR-Si217-E-1
リフレクタ種類
外径Φ×長さL(mm)		 ─ParabolicElliptical ─ParabolicElliptical
─Φ25.4×25.4 ─Φ25.4×25.4
ウインドウ材(※) ─○ ○
有効発光面サイズ(mm) 3(L)×4.4(W) 6(L)×4.4(W)
発光面の材質 炭化ケイ素 炭化ケイ素
電圧(V)(ACorDC) 12 24
電流(A) 2 1.5
出力(W) 24 37
温度(℃) 1375 1385
寿命(h)(@定格電圧) 5,000+ 5,000+
効率(％) 80 80
タイプタイプ IR-Si253
品番 IR-Si253IR-Si253-P-05IR-Si253-E-05IR-Si253-P-1**IR-Si253-E-1***
リフレクタ種類
外径Φ×長さL(mm)		 ─ParabolicEllipticalParabolicElliptical
─Φ12.7×25.4Φ25.4×25.4
ウインドウ材(※) ─○
有効発光面サイズ(mm) 2(D)×5(L)
発光面の材質 窒化ケイ素
電圧(V)(ACorDC) 12
電流(A) 1.6
出力(W) 20
温度(℃) 1170
寿命(h)(@定格電圧) 5,000+
効率(％) 80
タイプ IR-Si272 IR-Si295
品番 IR-Si272IR-Si272-P-1IR-Si272-E-1 IR-Si295IR-Si295-P-2IR-Si295-E-2
リフレクタ種類
外径Φ×長さL(mm)		 ─ParabolicElliptical ─ParabolicElliptical
─Φ25.4×25.4 ─Φ50.8×33.02
ウインドウ材(※) ─○ ─○
有効発光面サイズ(mm) 2.8(D)×5(L) 3.5(D)×12(L)
発光面の材質 窒化ケイ素 窒化ケイ素
電圧(V)(ACorDC) 6 12
電流(A) 5 3.3
出力(W) 30 40
温度(℃) 1160 1200
寿命(h)(@定格電圧) 5,000+ 5,000+
効率(％) 80 80
タイプ IR-Si311
品番 IR-Si311IR-Si311-P-2IR-Si2311-E-2IR-Si311-P-3
リフレクタ種類
外径Φ×長さL(mm)		 ─ParabolicEllipticalParabolic
─Φ50.8×33.02Φ76.2×63.5
ウインドウ材(※) ─○
有効発光面サイズ(mm) 4.5(D)×17(L)
発光面の材質 窒化ケイ素
電圧(V)(ACorDC) 12
電流(A) 5.8
出力(W) 70
温度(℃) 1025
寿命(h)(@定格電圧) 5,000+
効率(％) 80

※ウインドウ材: サファイア、CaF2、ZnSe、ARシリコンの中から選択可能

小型赤外線光源 IRサーモカップルシステム

IRサーモカップルシステム（IR-12/TC,IR-12K/TC）は、 光源や近赤外測定機器の確認にご使用頂けます。

アプリケーション
  • 温度計やカメラなどの近赤外機器のチェック
  • 熱源の安定性のモニタリング

タイプKのANSIミニプラグに対応していれば、お持ちのデジタル温度計を使用できます。
ケーブルは光源に固定されており、取り外しはできません。光源はリフレクタ付きもご提供可能です。

製品構成
  • 光源（IR─12、IR─12K）
  • Kタイプのサーモカップル（サーモカップルプラグ：KタイプのANSIminiプラグ）
  • デジタル温度計（IR─DT）
測定誤差
  • ＋/－ 1.1℃＠ 50℃
